Swegon DETECT Occupancy Guide Rapide

DETECT
Installation – Équilibrage – Maintenance
Installation
DETECT O peut s'installer à différents endroits et diffé-
rentes hauteurs. Installer le détecteur de présence sur un
mur non exposé au soleil, de manière à ce qu'il ne soit
pas bloqué par des étagères ou cloisons.
Pour optimiser la détection, il est recommandé d'installer
le DETECT O V110 dans un angle, à max. 2,4 m au-dessus
du sol. L'utilisation de plusieurs détecteurs est recomman-
dée dans les locaux de grandes dimensions.
Une console spéciale permet de fixer le DETECT O V110
sur le mur ou au plafond. Le détecteur de présence se fixe
également au mur sans console murale. Voir Figure 3.
1. Desserrer la vis de verrouillage et dégager l'avant du
boîtier du détecteur. Retirer la carte électronique à
l'arrière.
2. Selon qu'il s'agit d'un montage mural, en angle ou au
plafond, ouvrir les trous prépercés prévus pour les vis
et installer le dos.
3. Remettre la carte électronique en place et connecter
les câbles.
4. Veiller à boucher tous les interstices aux passages
de câbles pour éviter l'intrusion d'insectes dans le
détecteur.
5. Remettre la face avant en place.

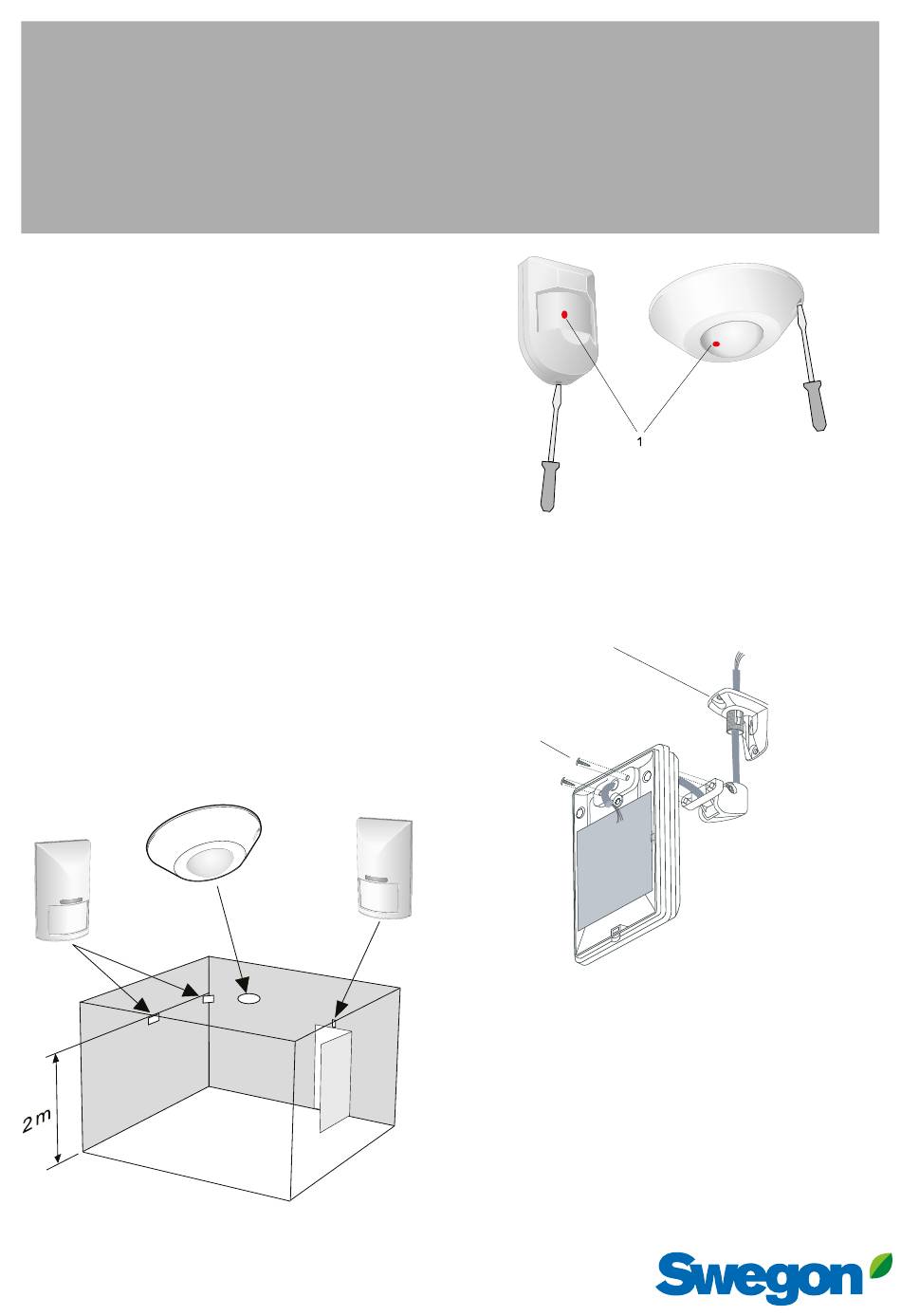

Figure 1. Position dans la pièce. Ne pas exposer DETECT O à
la lumière directe du soleil ni à des températures sortant de la
plage de 0 à 50°C.
Occupancy
TM
Figure 2. Ouvrir le boîtier à l'aide d'un tournevis.
2
Figure 3. Installation du DETECT O V110 au moyen de la console
fournie (1).
1 = Console murale. Faire passer le câble dans la console avant
de la fixer.
2 = Utiliser les vis fournies pour fixer la console sur le mur.
Il est recommandé d'utiliser un câble de type EKKX 4x0,5 mm .
