Swegon TBLZ-1-24-2 Instructions D'installation

Instructions d'installation
Sonde de temp. amb. TBLZ-1-24-2, pour inst. murale, IP20/
Sonde de temp. ext. TBLZ-1-24-3, pour inst. extérieure, IP54
GOLD/COMPACT
1. Généralités
Conçue pour un montage mural, la sonde est munie d'un
bornier à vis pour connexion d'un câble. La sonde de
température TBLZ-1-24-2 sert à mesurer la température
ambiante, et le modèle TBLZ-1-24-3, la température de
l'air extérieur. Le sélecteur permet de déterminer le type
de mesure souhaité (température ambiante ou air exté-
rieur).
Un adaptateur de conversion du modèle 4 conducteurs
vers un modèle pour câble modulaire de 3 mètres est
fourni avec la sonde.
2. Application
2.1 GOLD RX/PX/CX/SD Version E/F, GOLD LP,
COMPACT
Sonde de température ambiante
La sonde d'ambiance complète l'action de la sonde de
température d'air extrait installée dans la centrale de
traitement d'air.
La sonde de température ambiante est utilisée lorsque la
température d'une pièce est considérée comme prioritaire.
Elle peut également être utilisée en cas de pertes thermi-
ques dans la gaine d'air extrait jusqu'au point de mesure
de la CTA.
Sonde de température extérieure
La sonde de température extérieure complète l'action de
la sonde de température d'air extérieur installée dans la
centrale de traitement d'air.
La sonde d'air extérieur est utilisée pour mesurer la tem-
pérature à l'extérieur lorsque la CTA est à l'arrêt ou que la
gaine d'air extérieur est fermée.
Design déposé. Sous toutes réserves de modification sans avis préalable.

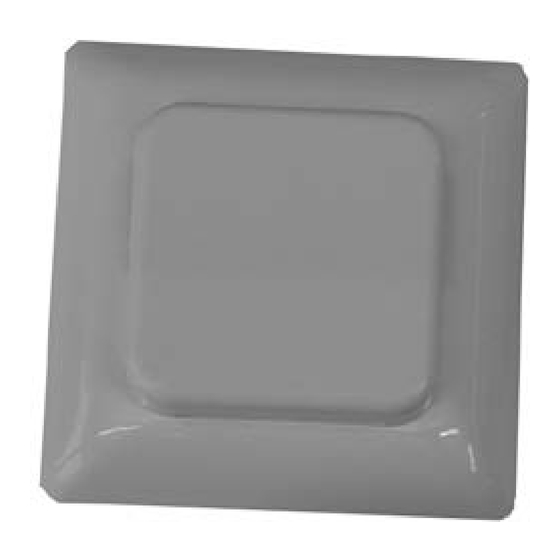

Sonde de température, TBLZ-1-24-2
Câble modulaire
Sonde de température, TBLZ-1-24-3
FR.TBLZ242.160408
Adaptateur
www.swegon.com 1
