7.4 Démontage des recopieurs de position
Le démontage des recopieurs de position se fait dans l'ordre inverse des opérations de montage.
7.5 Raccordement électrique
DANGER
Danger par tension électrique!
Avant d'intervenir sur l'installation, couper la tension d'alimentation, la bloquer contre la remise sous tension et vérifier
l'absence de tension. Dans le cas de travaux sur les appareils électriques, respecter les instructions préventives contre les
accidents et les consignes de sécurité.
AVERTISSEMENT
Risque de dommages corporels, matériels et environnementaux en cas de montage non conforme.
Le montage doit être réalisé par un personnel qualifié uniquement utilisant des outils appropriés.
Intervenir sur les recopieurs de position SISTO-SK-i/SISTO-SK-i AS-i uniquement lorsque l'installation est « hors service ».
Avant le remise en service respecter les instructions de mise en service (chapitre 8, page 14).
1. Contrôler la tension d'alimentation et la tension actives aux entrées Tout ou Rien.

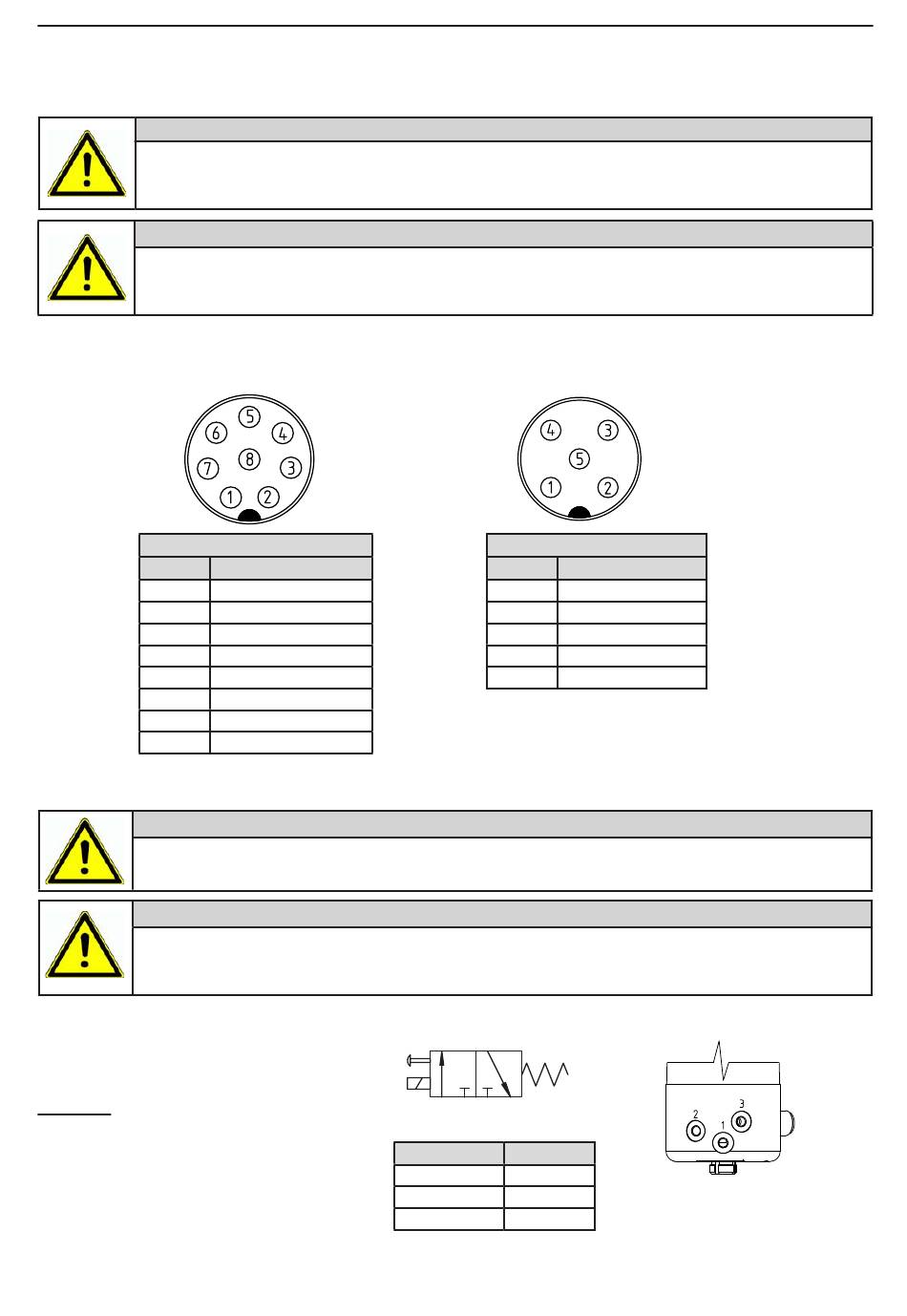

2. Enficher le connecteur femelle M12 sur le connecteur mâle M12 sur le recopieur de position. Ce faisant, veiller à la position correcte du
dispositif anti-rotation.
SISTO-SK-i 24 V
Broche
1
2
3
4
5
6
7
8
7.6 Raccordement pneumatique (uniquement pour SISTO-SK-i/SISTO-SK-i AS-i avec électrovanne)
AVERTISSEMENT
Danger par pression!
Avant de déconnecter les orifices d'air, le tuyautage d'alimentation doit être sans pression, purgé d'air et protégé contre le
remplissage.
AVERTISSEMENT
Risque de dommages corporels, matériels et environnementaux en cas de montage non conforme.
Le montage doit être réalisé par un personnel qualifié uniquement utilisant des outils appropriés.
Intervenir sur les recopieurs de position SISTO-SK-i/SISTO-SK-i AS-i uniquement lorsque l'installation est « hors service ».
Avant le remise en service respecter les instructions de mise en service (chapitre 8, page 14).
1. Enlever le bouchon obturateur.
2. Visser les raccords de tuyautage dans les raccords
filetés correspondants sur le recopieur de position.
Respecter le raccordement correct et étanche.
En option:
3. Si l'air d'échappement doit être évacué par un tuyau,
remplacer le silencieux à l'orifice 3 par un raccord
cannelé.
________________________________________________________
5)
Sortie binaire
6)
Entrée binaire
Uniquement sur électrovanne intégrée
7)
Utilisation
+24 V
Sortie TOR ouverte
5)
0 V
5)
Sortie TOR fermée
6)
Entrée TOR Teach In
Entrée TOR électrovanne
6) 7)
6)
Sortie TOR incident
Non utilisé
13
SISTO-SK-i AS-i
Broche
Utilisation
AS-i +
1
2
Non utilisé
3
AS-i -
4
Non utilisé
5
Non utilisé
2
1
3
Raccordement
Utilisation
1
Air moteur
2
Actionneur
3
Air sortant
