Implantation
Par une implantation optimale il est possible d'éviter les bulles d'air ou poches de gaz ainsi que les dépôts dans
la conduite. Promag offre cependant des fonctions et outils supplémentaires pour pouvoir mesurer correcte-
ment les produits difficiles :
• Fonction de nettoyage des électrodes (ECC) permettant d'éviter les dépôts électriquement conducteurs dans
le tube de mesure, par ex. dans le cas de produits ayant tendance à colmater (voir Manuel "Description des
fonctions").
• Détection présence produit (DPP) sur des tubes de mesure partiellement remplis ou dans le cas de produits
ayant tendance à dégazer.

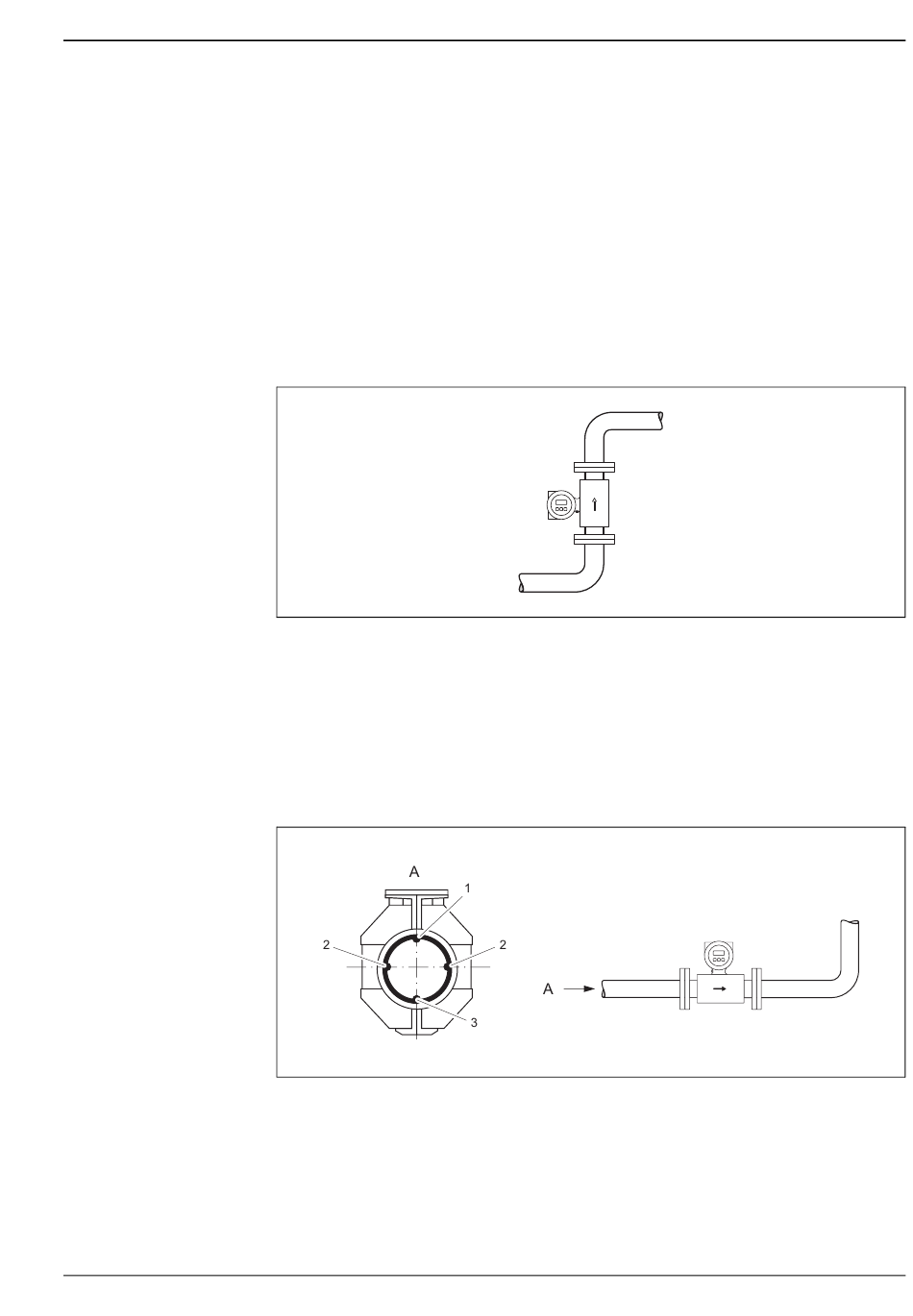

Implantation verticale
Une implantation verticale est optimale dans les cas suivants :
• Dans le cas de systèmes de conduites à vidange et lors de l'utilisation de la détection présence produit.
• Dans le cas de boues à teneur en sable ou en minerai, dont les particules solides ont tendance à sédimenter.
Implantation horizontale
L'axe des électrodes de mesure devrait être horizontal. Une brêve isolation des deux électrodes de mesure en
raison de bulles d'air est ainsi évitée.
Attention !
La détection présence produit fonctionne correctement en cas d'implantation horizontale uniquement si le boi-
tier du transmetteur est orienté vers le haut (voir figure). Dans le cas contraire il n'est pas garanti que la détec-
tion présence produit réagisse en cas de tube de mesure vide ou partiellement rempli.
1 Electrode DPP pour la détection présence produit/détection tube vide (pas pour l'option "Seulement électrode de mesure")
2 Electrodes de mesure du signal
3 Electrode de référence pour la compensation de potentiel (pas pour l'option "Seulement électrode de mesure")
A0008158
a0003207
