RF 30134/2017-05 VT-VACAP-500-2X/V0/...

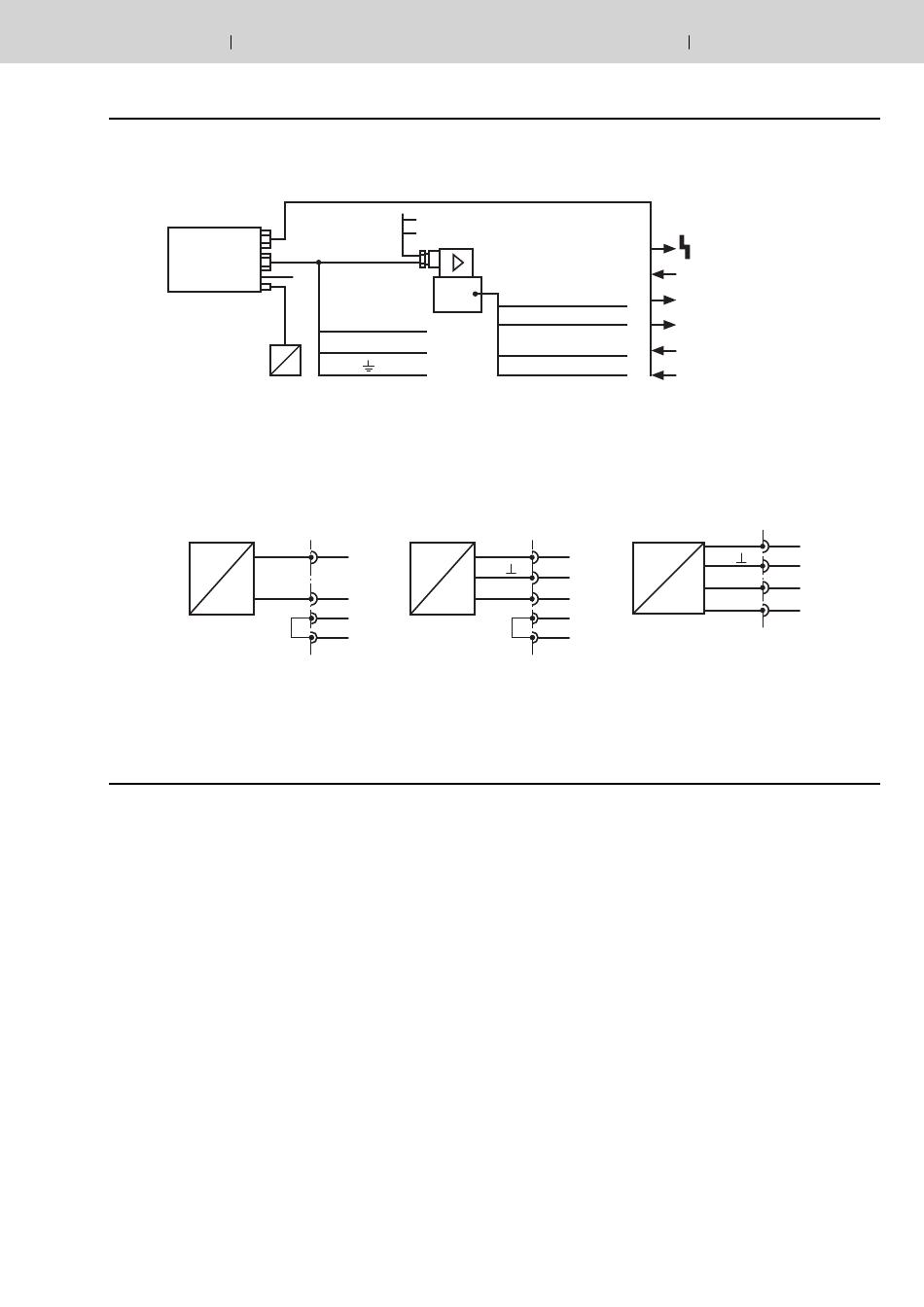

Schéma de raccordement
Amplificateur – Distributeur
Carte p/Q
1 canal
p
Raccordement du capteur de pression: Exemple canal II
U
sup
P
I
sig
I
Informations supplémentaires
Applications
La "carte de régulation p/Q à 1 canal" se compose de la
carte de base en format européen avec convertisseur CC/CC
et de la platine avant. Sur la "carte de régulation p/Q à 2 ca-
naux", cette carte de base est complétée par une carte fille p/Q
avec circuit identique et par une platine avant commune. La
tension d'alimentation est de 24 V=. L'alimentation du distribu-
teur à réguler ne se fait pas via cette carte.Les grandeurs d'en-
trée pour les cartes sont la position de consigne du distribu-
teur, la pression de consigne, la pression réelle et d'éventuels
signaux du mode de commande. Les capteurs de pression
avec interface de tension sont alimentés en tension depuis la
carte (z6/z8). Des capteurs de pression avec signal de tension
et de courant peuvent être raccordés sur les cartes.
Échange de signaux avec la commande système
24 V DC
0 V
U
B
Signal de réglage p/Q
Référence – 0 V
U
z6
P
z14
U
b18
b8
Hydraulics Bosch Rexroth AG
z.B.
4/4 WV – NG10
5/3 WV – NG10
3/2 WV (Cartr.) + Pilot
4/4 WV – NG6
4/3 WV + Pilot
U
z6
sup
P
0 V/
b18
U
b16
sig
b18
b8
La pression de consigne peut être déterminée à l'aide d'un
potentiomètre. Les potentiomètres peuvent être alimentés
depuis la carte (z32/b12).
Pour le contrôle et la compensation, la platine avant et le
circuit imprimé sont dotés de points d'essai pour les valeurs
caractéristiques les plus importantes.
Le circuit de la "carte à 2 canaux" est conçu de sorte que
les régulateurs sur la carte de base et la carte fille travaillent
complètement indépendamment l'un par rapport à l'autre.
Dans ce mode, la carte convient pour la régulation de 2 distri-
buteurs avec électronique intégrée (voir l'exemple 2, page 6).
Une circuit de mode de canal supplémentaire permet d'élar-
gir considérablement les possibilités d'application de la carte
décrite (voir l'exemple 1, page 6).
5/12
Signal
Pression de consigne
Signal moniteur p
réel
Consultation du régulateur
Désactivation du régulateur
Mode de changement de canal
U
z6
sup
0 V/
b2
U
b16
sig
U
0 V
b8
sig
