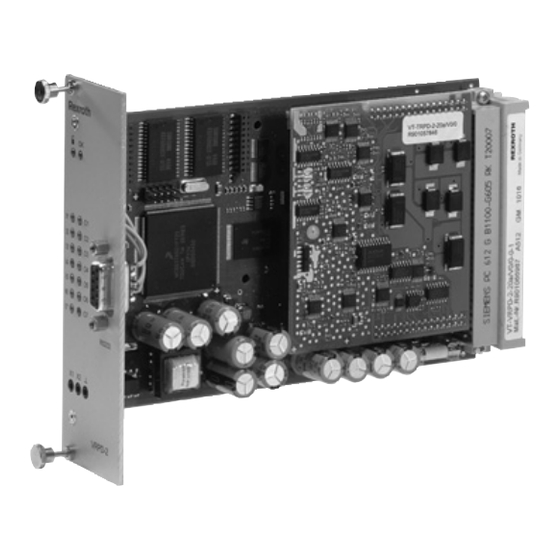

Amplificateur numérique de valve
pour les types de valve
4WRE 6 ..., série 2X
4WRE 10 ..., série 2X
Type VT-VRPD-2
H7356
Caractéristiques
▶ Les données spécifi ques à l'utilisateur sont exactement
reproductibles et protégées contre toute modifi cation
accidentelle ou non autorisée.
▶ Sélection du distributeur via le logiciel de service BODAC
▶ Entrée de consigne, en option comme interface de
tension ou interface de courant
▶ Entrée de tension comme entrée diff érentielle
▶ Entrée de consigne avec adaptation variable de l'entrée
▶ Générateur de rampe
▶ Entrées numériques pour l'appel de paramètres de
consigne préréglés
▶ Entrée de validation et sortie de panne
▶ Prise de test librement programmable X2
(X1 fi xe sur la valeur réelle du distributeur)
▶ Confi guration et paramétrage via l'interface sérielle
avec le logiciel d'ordinateur BODAC
(CD:SYS-HACD-BODAC-01)
Câble de connexion pour BODAC
▶ Jusqu'au 32 amplifi cateurs de valve pour le paramé-
trage et le diagnostic peuvent être interconnectés via
un bus local
▶ Série 2X
▶ Convient pour le pilotage de distributeurs proportion-
nels avec rétroaction électrique des types:
4WRE 6, série 2X
4WRE 10, série 2X
Contenu
Caractéristiques
Dimensions
RF 30126, édition: 2013-10, Bosch Rexroth AG
RF 30126
Édition: 2013-10
Remplace: 09.07
1
2
3
4
5
8
8
9
Publicité
Table des Matières
Manuels Connexes pour Bosch rexroth 2X 4WRE 6 Serie
Sommaire des Matières pour Bosch rexroth 2X 4WRE 6 Serie
-
Page 1: Table Des Matières
▶ Confi guration et paramétrage via l'interface sérielle avec le logiciel d'ordinateur BODAC (CD:SYS-HACD-BODAC-01) Câble de connexion pour BODAC ▶ Jusqu'au 32 amplifi cateurs de valve pour le paramé- trage et le diagnostic peuvent être interconnectés via un bus local RF 30126, édition: 2013-10, Bosch Rexroth AG... -
Page 2: Codifi Cation
▶ Câble d'interface: Jeu de câbles VT-HACD-1X/03.0/ ▶ Adaptateur de raccordement VT 10812-2X/64G (voir la HACD-PC (R900776897) ou câble 1:1 courant dans notice 30105), réf. art. R900713826 le commerce Bosch Rexroth AG, RF 30126, édition: 2013-10... -
Page 3: Description Fonctionnelle
[ ] = affectation au schéma fonctionnel à la page 4 Validation et messages d'erreur Le réglage est activé par le niveau H sur l'entrée de valida- tion. Si aucun appel de consigne n'est actif, l'appel 0 numérique est réglé. RF 30126, édition: 2013-10, Bosch Rexroth AG... -
Page 4: Schéma Fonctionnel
4/10 VT-VRPD-2 | Amplificateur numérique de valve Schéma fonctionnel Bosch Rexroth AG, RF 30126, édition: 2013-10... -
Page 5: Caractéristiques Techniques
Poids m 0,2 kg Avis: Pour les informations relatives à l'essai de simulation environnementale sur le plan CEM (compatibilité électromagné- tique), climatique et sollicitation mécanique, voir la notice 30126-U (déclaration de compatibilité environnementale). RF 30126, édition: 2013-10, Bosch Rexroth AG... - Page 6 Entre les raccords 1 et 2 R 113 Ω Entre les raccords 3 et 4 R 101 Ω Raccordement électrique Connecteur mâle selon DIN 43650-BFZ-Pg9 Type de protection selon EN 60529 IP 65 avec connecteur femelle monté et verrouillé correctement Bosch Rexroth AG, RF 30126, édition: 2013-10...
-
Page 7: Aff Ectation Des Broches Du Connecteur À Contacts Sabre
DO 3 Erreur de régulation ≥ fenêtre n. c. n. c. DO 4 Librement confi gurable n. c. n. c. DO 5 Librement confi gurable DO 6 Librement confi gurable Tension d'alimentation Poids RF 30126, édition: 2013-10, Bosch Rexroth AG... -
Page 8: Aff Ectation Des Broches De La Douille D-Sub
VT-VRPD-2 | Amplificateur numérique de valve Affectation des broches de la douille D-SUB Données d'émission (RS 232) Données de réception (RS 232) RS 232 Dimensions (cotes en mm) Rexroth RS232 X1 X2 VRPD-2 8TE (40,3) 195,5 Bosch Rexroth AG, RF 30126, édition: 2013-10... -
Page 9: Directives D'étude / De Maintenance / Informations Supplémentaires
▶ Étant donné le courant de charge du condensateur de fi ltrage sur la carte, les fusibles en amont doivent être du type à action retardée! ▶ Avis: Si vous utilisez une entrée diff érentielle, il faut toujours connecter ou déconnecter simultanément les deux entrées. RF 30126, édition: 2013-10, Bosch Rexroth AG... - Page 10 VT-VRPD-2 | Amplificateur numérique de valve Notes Bosch Rexroth AG © Tous droits réservés par Bosch Rexroth AG, y compris en cas de dépôt d’une Hydraulics demande de droit de propriété industrielle. Tout pouvoir de disposition, tel que Zum Eisengießer 1 droit de reproduction et de transfert, détenu par Bosch Rexroth.
