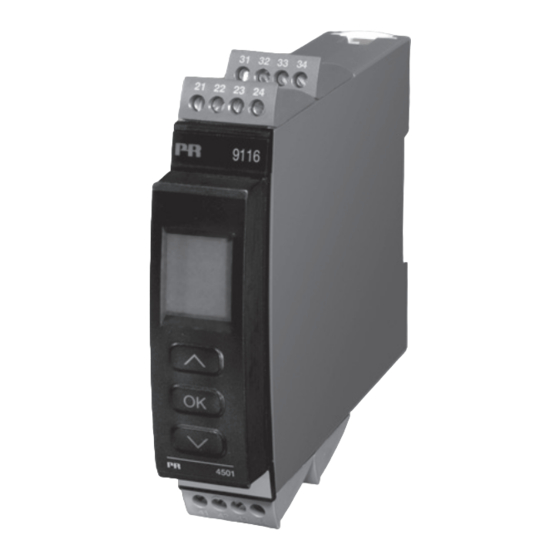

PR 9116 Mode D'emploi

Masquer les pouces Voir aussi pour 9116:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
9 1 1 6
C o n v e r t i s s e u r
u n i v e r s e l
N o 9 1 1 6 V 1 0 3 - F R
V e r s i o n d e p r o d u i t : 9 1 1 6 - 0 0 3
S I G N A L S T H E B E S T

Publicité

Table des Matières
loading

Manuels Connexes pour PR 9116

Sommaire des Matières pour PR 9116

  • Page 1 9 1 1 6 C o n v e r t i s s e u r u n i v e r s e l N o 9 1 1 6 V 1 0 3 - F R V e r s i o n d e p r o d u i t : 9 1 1 6 - 0 0 3 S I G N A L S T H E B E S T...
  • Page 2 PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturud- sving, og alle produkter opfylder de strengeste internationale stan- darder.

  • Page 3: Table Des Matières

    Déclaration de conformité CE ..........Options avancées............... Fonctions ................Caractéristiques techniques..........Applications ................ PR 4501 indicateur / façade de programmation....Références de commande 9116B ........Accessoires ................ Spécifications ..............Configuration du contrôle d’erreur de câble ...... 13 Signal d’entrée hors d’échelle ......... 14 Détection erreur capteur ..........

  • Page 4: Avertissement

    à remplacer les fusibles. AVERTISSEMENT Ne pas ouvrir la plaque avant du module au risque d’endommager le connecteur de l’indicateur / la façade de programmation PR 4501. Ce module ne contient ni de commutateurs DIP ni de cavaliers. SIGNIFICATION DES SYMBOLES Triangle avec point d’exclamation : Attention ! Lire ce manuel avant...

  • Page 5: Reception Et Deballage

    à proximité du module et facile d’accès. Ce bouton doit être étiqueté avec la mention : peut couper la tension du module. Pour une installation sur le rail d’alimentation 9400, le module sera alimenté par le contrôleur d’alimentation 9410. 9116 - Product Version 9116-003...

  • Page 6: Démontage Du Système 9000

    Dans la mesure où les instructions de ce guide ne sont pas strictement respectées par le client, ce dernier n’est pas en droit de faire une réclamation auprès de PR electronics SARL, même si cette dernière figure dans l’accord de vente conclu.

  • Page 7: Déclaration De Conformité Ce

    Certificat ATEX : KEMA 10ATEX0053 X Organisme notifié : DEKRA Quality B.V. (0344) Utrechtseweg 310, 6812 AR Arnhem P.O. Box 5185, 6802 ED Arnhem The Netherlands Rønde, le 10 août 2012 Kim Rasmussen Signature du fabricant 9116 - Product Version 9116-003...

  • Page 8: Convertisseur Programmable À Seuils, [Ex Ia]

    • Configuration avancée du relais, p.ex. consigne, fenêtre, délai, détection erreur capteur et surveillance de l’alimentation. • Recopie de la configuration d’un module à d’autres du même type à l’aide de la façade de programmation. • Caractéristiques S.I. d’Uo réduites à < 8,3 V pour des signaux d’entrée actives. • Les entrées TC peuvent utiliser soit la CSF interne soit le bornier avec capteur Pt100 incorporé (PR 5910Ex, voie 1 / PR 5913Ex, voie 2) pour une précision améliorée. • Le 9116 détecte automatiquement s’il doit fournir un signal de courant actif ou passif. Fonctions • Le module peut être installé dans la zone non-dangereuse et en zone 2 / div.

  • Page 9: Applications

    Etat du module N.F. Etat du module Alimentation Zone 0, 1, 2, par rail 20, 21, 22, M1 / Cl. I/II/III, div. 1 Zone 2 / Cl. 1, div. 2, gr. A-D ou zone non-dangereuse gr. A-G 9116 - Product Version 9116-003...

  • Page 10: Pr 4501 Indicateur / Façade De Programmation

    Point statique = verrouillage SIL, point clignotante = aucun verrouil- lage SIL. • L’accès à la programmation peut être bloqué par un mot de passe. Ce mot de passe est sauvegardé dans le module afin d’assurer un haut niveau de protection contre les modifications non autorisées. Montage / installation • Cliquer le 4501 sur la face avant du 9116. 9116 - Product Version 9116-003...

  • Page 11: Références De Commande 9116B

    Temps de réponse (0...90%, 100...10%) : Entrée température, programmable ..1...60 s Entrée mA / V, programmable ....0,4...60 s Température d’étalonnage ......20...28°C Précision, la plus grande des valeurs générales et de base : Valeurs générales Type Précision Coefficient de d’entrée...

  • Page 12: Coefficient De Température

    Dimensions, sans façade 4501 (HxLxP) ..109 x 23,5 x 104 mm Dimensions, avec façade 4501 (HxLxP) ..109 x 23,5 x 116 mm Degré de protection ........IP20 Poids ............185 g / 200 g avec 4501 9116 - Product Version 9116-003...
  • Page 13 Compensation de soudure froide (CSF) : CSF avec capteur incorporé dans le bornier 5910 ........20...28°C ≤ ±1°C -20...20°C et 28...70°C ≤ ±2°C CSF avec capteur interne ....±(2,0°C + 0,4°C * ∆t) ∆t = température interne - température ambiante 9116 - Product Version 9116-003...
  • Page 14 Stabilité de charge ........≤ 0,01% de l’EC / 100 Ω Résistance de charge ........≤ (V -3,5) / 0,023 A [Ω] alimentation Gamme d’alimentation externe pour transmetteur 2-fils....... 3,5...26 Vcc Effet d’une variation de la tension d’alimentation externe 2-fils ...... < 0,005% de l’EC / V 9116 - Product Version 9116-003...

  • Page 15: Configuration Du Contrôle D'erreur De Câble

    Certifié SIL2 en « Evaluation Complète » selon IEC 61508 Rapprt FMEDA - www.prelectronics.fr EC = Echelle configurée Configuration du contrôle d’erreur de câble Sensor error check: Module: Configuration Détection erreur capteur : ERR.ACT=NONE - OUT.ERR=NONE. 9116 Autre : 9116 - Product Version 9116-003...

  • Page 16: Indication Dans Le 4501 De : Signal D'entrée Hors D'échelle

    LIN.R Pour R lin._0%≥ env. 18 Ω SE.SH Court circuit capteur Rupture capteur ou Tous SE.BR resistance de ligne trop haute TEMP Pt100 à Pt1000 et Ni50 à Ni1000 SE.SH Court circuit capteur 9116 - Product Version 9116-003...

  • Page 17: Indications Erreur Matériel

    Erreur aliment. du CPU prin.* Erreur matériel MP.ER Erreur ProgFlow du CPU prin.* Erreur de l’autotest d’initialisation Erreur matériel MI.ER principale Erreur matériel DE.ER Erreur du module* Somme de contrôle de code non Erreur matériel FC.ER valable en 4501 9116 - Product Version 9116-003...
  • Page 18 OK. L’erreur est corrigée en déconnectant et puis reconnectant l’alimentation du module. ** L’erreur peut être négligée en sélectionnant un type d’entrée autre que TC. *** L’erreur est corrigée en parcourant les menus. 9116 - Product Version 9116-003...

  • Page 19: Connexions

    51 52 53 54 51 52 53 54 51 52 53 54 Sortie : Courant Transmetteur 2-fils Relais (sortie active) (sortie passive) 11 12 13 14 11 12 13 14 11 12 13 14 N.O. 9116 - Product Version 9116-003...

  • Page 20: Schéma De Principe

    SCHEMA DE PRINCIPE 9116 - Product Version 9116-003...

  • Page 21: Indications D'erreur Signal Et Câble Sans La Façade 4501

    Relais de sortie exité Fermé Clignotante Clignotante Désexcité par court circuit / rupture (si activé) Relais de sortie désexité Fermé Clignotante Clignotante Désexcité par court circuit / rupture (si activé) Relais de sortie désexité Clignotante Excité Ouvert 9116 - Product Version 9116-003...

  • Page 22: Programmation / Operation Des Touches De Fonction

    OPERATION DES TOUCHES DE FONCTION Documentation pour le diagramme de programmation. Généralités Lors de la configuration du 9116 vous êtes guidés tout au long des paramètres du menu ; ainsi vous pouvez choisir le réglage qui correspond à votre application. Pour chaque menu il y a un texte d’aide qui défile en ligne 3 de l’indicateur.

  • Page 23: Informations Relatives À L'erreur De Câble Sur La Façade 4501

    CSF (CJC) Dans le menu CJC vous pouvez choisir entre connecteur CSF ou compensation de soudure froide interne. Le connecteur CSF (PR 5910Ex) est à commander séparemment. Informations relatives à l’erreur de câble sur la façade 4501 Erreur de câble (voir limites dans tableau) est affiché par CA.BR (rupture câble) ou CA.SH (court circuit câble).

  • Page 24: Fonctions Avancées

    à l’aide des flèches et ainsi contrôler le signal de sortie haut et bas ou l’état du relais OFF et ON. Vous devez sortir du menu en pressant 3 (pas de time-out). La simulation sera terminée, si le 4501 est enlevé. 9116 - Product Version 9116-003...
  • Page 25 Rail d’alimentation : Dans le menu ”RAIL” vous pouvez choirsir si des erreurs capteur doivent être transmis à l’unité de surveillance du module PR 9410 Contrôleur d’alimentation. Safety Integrity Level (SIL): Voir le ”Safety Manual” (en Anglais) pour information supplémentaire.
  • Page 26 Txt 6 Continué à la page Diagramme de TC.B TC.E TC.J TC.K programmation TC.L TC.N TC.R TC.S TC.T TC.U TC.W3 ADV.SET CONN TC.W5 TC.Lr TC.K ADV.SET SENSOR TC.TYPE Txt 2 Txt 10 Txt 18 Txt 31 9116 - Product Version 9116-003...

  • Page 27: Diagramme De Programmation

    1 Incrémenter la valeur / choisir paramètre suivant 2 Décrémenter la valeur / choisir paramètre précédent 3 Valider les valeurs choisies et fin du menu Maintien 3 Retour au menu précédent / retour au menu 1.0 sans sauvegarde 999.9 DISP -199.9...
  • Page 28 REL.FUN Txt 19 20-4 20-0 23mA 4-20 850.0 0/3.5mA 0-20 -200 -199.0 NONE 4-20 23mA 150.0 O.RANGE OUT.ERR OUT.LO OUT.HI RESP. Txt 37 Txt 38 Txt 41 Txt 42 Txt 39 Retour au menu 1.0 9116 - Product Version 9116-003...

  • Page 29: Diagramme De Programmation, Réglage Avance (Adv.set)

    Vérification de la 9999 LOCK configuration SIL 2008 LOCK SETUP EN.SIL NEW.PAS CONFIG SIL.OK Txt 43 Txt 64 Txt 55 Txt 66 ....9116 - Product Version 9116-003...

  • Page 30: Menu Déroulant En Ligne 3 De L'indicateur

    Simulation relais - utiliser 1 pour alterner l’état du relais d’alimentation OK [54] Permettre protection par mot de passe ? Sélectionner Fonction ERREUR - le relais indique [55] Entrer Nouveau mot de passe uniquement erreur capteur [56] Permettre la fonctionalité Réglage rapide ? 9116 - Product Version 9116-003...
  • Page 31 Erreur dans la mémoire FLASH - contrôler la configuration [89] Configuration ou version invalide [90] Erreur matériel [91] Erreur du capteur CSF - contrôler la température du module [92] Erreur CSF - contrôler le bornier CSF [93] Pas de communication 9116 - Product Version 9116-003...

  • Page 32: Graphique Descriptif De La Fonction Fenêtre

    Graphique descriptif de la fonction fenêtre 9116 - Product Version 9116-003...

  • Page 33: Graphique Descriptif De La Fonction Consigne

    Graphique descriptif de la fonction consigne Signal Délai ON d’entrée Délai OFF Consigne (croissante) Hystérésis Temps Relais On Fermé Contact (N.O.) Ouvert 9116 - Product Version 9116-003...

  • Page 34: Appendix

    APPENDIX IECEx Installation drawing ATEX Installation drawing FM Installation drawing Safety manual 9116 - Product Version 9116-003...
  • Page 35 For Installation in Zone 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.
  • Page 36 For installation on Power Rail in Zone 2, only Power Rail type 9400 supplied by Power Control Unit type 9410 (Type Examination Certificate KEMA 07ATEX0152 X) is allowed. Revision date: Version Revision Prepared by: Page: 2012-07-04 V6 R0 9116 - Product Version 9116-003...
  • Page 37 Term. 54-52; 51-52 21.4 V 0.16 μF 4 mH 54 μH/Ω 93 mA 1.13 μF 16 mH 218 μH/Ω 650 mW 4.15 μF 32 mH 436 μH/Ω Revision date: Version Revision Prepared by: Page: 2012-07-04 V6 R0 9116 - Product Version 9116-003...
  • Page 38 Lo/Ro Term. 52-51, 51-52 16.6 V 0.4 μF 100 mH 25mH/Ω 0.2 mA 2.3 μF 100 mH 100mH/Ω 0.8 mW 9.5 μF 100 mH 200mH/Ω Revision date: Version Revision Prepared by: Page: 2012-07-04 V6 R0 9116 - Product Version 9116-003...

  • Page 39: Schéma D'installation Atex

    Pour l'installation dans la zone 2 on doit observer ce qui suit. Le module de programmation 4501 doit être employé seulement avec des modules de PR electronics. Il est important que le module soit intact et n'ait pas été changé ou n'ait pas été...
  • Page 40 Ne connecter/déconnecter pas les connecteurs une fois activé et dans un environnement en présence de gaz. Ne montez pas ou n'enlevez pas les modules du rail d’alimentation en présence d’un mélange de gaz. Déconnectez l’alimentation avant l'entretien. Le câblage des bornes inutilisées n’est pas permis.
  • Page 41 21.4 V 0.16 μF 4 mH 54 μH/Ω 93 mA 1.13 μF 16 mH 218 μH/Ω 650 mW 4.15 μF 32 mH 436 μH/Ω Revision date: Version Revision Prepared by: Page: 2012-07-04 V6 R0 – FR01 9116 - Product Version 9116-003...
  • Page 42 Term. 52-51, 51-52 16.6 V 0.4 μF 100 mH 25mH/Ω 0.2 mA 2.3 μF 100 mH 100mH/Ω 0.8 mW 9.5 μF 100 mH 200mH/Ω Revision date: Version Revision Prepared by: Page: 2012-07-04 V6 R0 – FR01 9116 - Product Version 9116-003...

  • Page 43: Fm Installation Drawing

    For Installation in Zone 2 / Division 2 the following must be observed. The 4501 programming module is to be used solely with PR electronics modules. It is important that the module is undamaged and has not been altered or modified in any way. Only 4501 modules free of dust and moisture shall be installed.
  • Page 44 Warning: Do not mount or remove modules from the Power Rail when an explosive gas mixture is present. Revision date: Version Revision Prepared by: Page: 2012-06-08 V6 R0 9116 - Product Version 9116-003...
  • Page 45 IIC or A,B Io, Isc 93 mA 1.13 μF 16 mH 218 μH/Ω IIB or C,E,F 650 mW 4.15 μF 32 mH 436 μH/Ω IIA or D,G Revision date: Version Revision Prepared by: Page: 2012-06-08 V6 R0 9116 - Product Version 9116-003...
  • Page 46 IIC or A,B Io, Isc 0.2 mA 2.3 μF 100 mH 100mH/Ω IIB or C,E,F 0.8 mW 9.5 μF 100 mH 200mH/Ω IIA or D,G Revision date: Version Revision Prepared by: Page: 2012-06-08 V6 R0 9116 - Product Version 9116-003...

  • Page 47: Safety Manual

    Safety manual unIVeRSal COnVeRteR 9116 this safety manual is valid for the following product versions: 9116-003 9116-002 9116-001 Version No. V3R0...
  • Page 48 9116 Universal converter safety Manual 0 COntentS 1 Observed standards ..................... 2 Acronyms and abbreviations ..................3 Purpose of the product ....................4 Assumptions and restrictions for use of the product ..........4.1 Basic safety specifications .................. 4.2 Safety accuracy ....................
  • Page 49 Safety Manual 9116 UniverSal converter 15 Fault reaction and restart condition ................16 User interface ....................... 16.2 Routing diagram ....................16.3 Routing diagram - Advanced settings (ADV.SET)..........17 Connections diagram ....................Version No. V3R0...

  • Page 50: Observed Standards

    Error events, including cable faults, are monitored and signalled via the individual status relay and/or a collective electronic signal via the power rail. The 9116 has been designed, developed and certified for use in SIL 2 applications according to the requirements of IEC 61508.

  • Page 51: Assumptions And Restrictions For Use Of The Product

    Safety Manual 9116 UniverSal converter assumptions and restrictions for use of the product Basic safety specifications Operational temperature range....-20...+60°C Storage temperature range...... -20...+85°C Power supply type, min......Double or reinforced Supply voltage ......... 19.2...31.2 VDC Relay output pulse length, min....70 ms Loop supply ..........

  • Page 52: Process Calibration

    Refer to section 14 - Safe parameterisation - user responsibility. 4.3.4 analogue output The connected safety PLC shall be able to detect and handle the fault indications on the analogue output of the 9116 converter by having a NAMUR NE43-compliant current input. 4.3.5 Relay output The relay output shall only be connected to equiment which has a current limiting function of 2 A.

  • Page 53: Functional Specification Of The Non-Safety Functions

    Safety Manual 9116 UniverSal converter For RTD and linear resistance input sensors, cable resistances of up to 50 W per wire can be compensated if 3- or 4-wire connection is configured. For thermocouple sensors, cold junction temperature errors can be compensated, either by an internally mounted temperature sensor, or by an accessory connector with a built-in temperature sensor.

  • Page 54: Hardware And Software Configuration

    Relay lifetime (Note 2 ) 100 000 times Note 1 : The 9116 contains no lifetime limiting components, therefore the PFH figures are valid for up to 12 years, according to IEC 61508. Note 2 : The user must calculate the product lifetime with regard to the relay lifetime.

  • Page 55: Failure Category

    Safety Manual 9116 UniverSal converter failure category failure rates (1/h) for RTD, TC, LinR and Potentiometer input, Current output Fail Safe Detected 0.000E-0 Fail Safe Undetected 2.78E-07 Fail Dangerous Detected 3.52E-07 Fail Dangerous Undetected 4.30E-08 failure rates (1/h) for RTD, TC, LinR and Potentiometer input, Relay output Fail Safe Detected 0.000E-0...

  • Page 56: Periodic Proof Test Procedure

    Any failures that are detected and that compromise functional safety should be reported to the sales department at PR electronics A/S. Repair of the device and replacement of circuit breakers must be done by PR electronics A/S only. 12 maintenance No maintenance required.

  • Page 57: Sensor/Cable Fault Information Via Display Front 4501

    OK before removing. It is possible to enable or disable the use of the latest process calibration. 13.3.6 Power rail (RaIl) In this menu it can be chosen if sensor errors are transmitted to the central surveillance in the PR 9410 power control device. Version No. V3R0...

  • Page 58: Simulation (Sim)

    9116 Universal converter safety Manual 13.3.7 Simulation (SIm) It is possible to override the actual measured input signal by a simulated value. In the REL.SIM menu it is posible to simulate the relay state with out affecting the analogue output, by pressing .
  • Page 59 Safety Manual 9116 UniverSal converter Pt.TYPE Pt sensor type (for SENSOR = Pt): 10 = Pt10 20 = Pt20 (No short circuit detection!) 50 = Pt50 100 = Pt100 200 = Pt200 250 = Pt250 300 = Pt300 400 = Pt400...
  • Page 60 9116 Universal converter safety Manual CONNEC Selected sensor connection type for RTD or linear resistance measurements (for SENSOR = Ni or Pt or IN.TYPE = LIN.R): 2W = 2-wire 3W = 3-wire 4W = 4-wire If 2W or 3W is selected, the end user must ensure that the applied sensor wiring does not introduce failures exceeding the requirements for the safety application.

  • Page 61: Parameters Related To Relay Output

    Safety Manual 9116 UniverSal converter 14.1.2 Parameters related to Relay Output REL.UNI Relay Units (for IN.TYPE ≠ TEMP): PERC = Relay setpoint in percent of input range. DISP = Relay setpoints and hysteresis values relates to DISP.LO and DISP.HI (display units) REL.FUN...

  • Page 62: Parameters Related To Analouge Output

    9116 Universal converter safety Manual ERR.ACT Relay sensor error action (for REL.FUN = SETP, WIND or ERR): Only relevant if IN.TYPE = TEMP, CURR and I.RANGE = 4-20, POTM or LIN.R and R 0% is ≥ 18. NONE (Note 3 ) = Sensor error detection NOT enabled (Note 4 ), relay state at sensor error is undefined.

  • Page 63: Verification Procedure

    Note 6 : Error detection is enabled if ERR.ACT ≠ NONE, but analogue output value is undefined. 14.2. Verification procedure The verification is done using the display / programming front PR 4501 and following the procedure described below. Version No. V3R0...

  • Page 64: If No Password Is Set

    9116 Universal converter safety Manual 14.2.1 If no password is set action Display shows Press OK ADV.SET Set (ADV.SET) to Yes and press OK SETUP Set SETUP to SIL and press OK EN.SIL Set EN.SIL to YES and press OK NEW.PAS...
  • Page 65 Safety Manual 9116 UniverSal converter Action Display shows Verify CJC type and press OK V.RANGE (ONLY if IN.TYPE = TEMP and SENSOR = TC) Verify fixed input voltage range and press OK R 0% (ONLY if IN.TYPE = VOLT) Verify input resistance 0% range and press OK R 100% (ONLY if IN.TYPE = LIN.R)
  • Page 66 9116 Universal converter safety Manual Action Display shows Verify relay activation direction and press OK HYST (ONLY if REL.FUN = SETP) Verify relay setpoint hysteresis and press OK ERR.ACT (ONLY if REL.FUN = SETP or WIND) Verify relay action on sensor error and press OK ON.DEL...

  • Page 67: If Password Is Set

    (and sensor, if applicable) are tested. 15 fault reaction and restart condition When the 9116 detects a fault the outputs will go to Safe State, in which the outputs will be “de-energised”. If the fault is application-specific (cable error detection) the 9116 will restart when the fault has been corrected.

  • Page 68: User Interface

    9116 Universal converter safety Manual 16 user interface [01] Set correct password [19] Select OFF function - relay is permanently off [02] Enter Advanced setup menu? Select POWER function - relay indicates power [03] Select Temperature input status OK Select Potentiometer input...
  • Page 69 Safety Manual 9116 UniverSal converter [58] Relay setpoint - Read only [59] Select Language [60] Use process calibration values? [61] Set value for low calibration point [62] Set value for high calibration point [63] Enable Rail status signal output? [64] Enable SIL configuration lock? 0...20 mA is not a valid output range for SIL operation...
  • Page 70 9116 Universal converter safety Manual 16.2 Routing diagram Power up Fast setpoint adjustment and relay test 50.0 1 Increase setpoint SETP. 2 Decrease setpoint Txt 57 3 Save and exit the menu 1 and 2 simultaneously = change relay state ...

  • Page 71: Routing Diagram

    Safety Manual 9116 UniverSal converter ROutInG DIaGRam If no key is activated for 1 minute, the display will return to the default state 1.0 without saving configuration changes. 1 Increase value / choose next parameter 2 Decrease value / choose previous parameter 3 Accept the chosen value and proceed to the next menu Hold 3 Back to previous menu / return to menu 1.0 without saving...
  • Page 72 9116 Universal converter safety Manual SETP WIND HOLD CLOS N.O. INCR 262.5 3600 3600 OPEN N.C. -200 DECR 0000 0000 NONE SETP N.O. 50.0 INCR NONE REL.FUN CONTAC SETP. ACT.DIR HYST. ERR.ACT ON.DEL OFF.DEL Txt 19 Txt 20 Txt 21...

  • Page 73: Routing Diagram - Advanced Settings (Adv.set)

    Safety Manual 9116 UniverSal converter 16.3 Routing diagram - MEM, DISP, PASS, LANG, advanced settings (aDV.Set) CAL, RAIL, SAVE SIM, SIL LOAD SAVE SETUP MEMORY Txt 43 Txt 44 A.OUT DISP TAG.1 A.OUT SETUP CONTRA LIGHT TAGNO DISP Txt 43...

  • Page 74: Connections Diagram

    9116 Universal converter safety Manual 17 Connections diagram Power Rail Supply and connections status relay 91 92 93 94 95 31 32 33 34 N.C. Gnd. Gnd. +24 V Error signal +24 V NC = no connection Inputs: *TC, TC, internal CJC...
