2.9 - RACCORDEMENTS HYDRAULIQUES POUR LA PRODUCTION D'E.C.S.

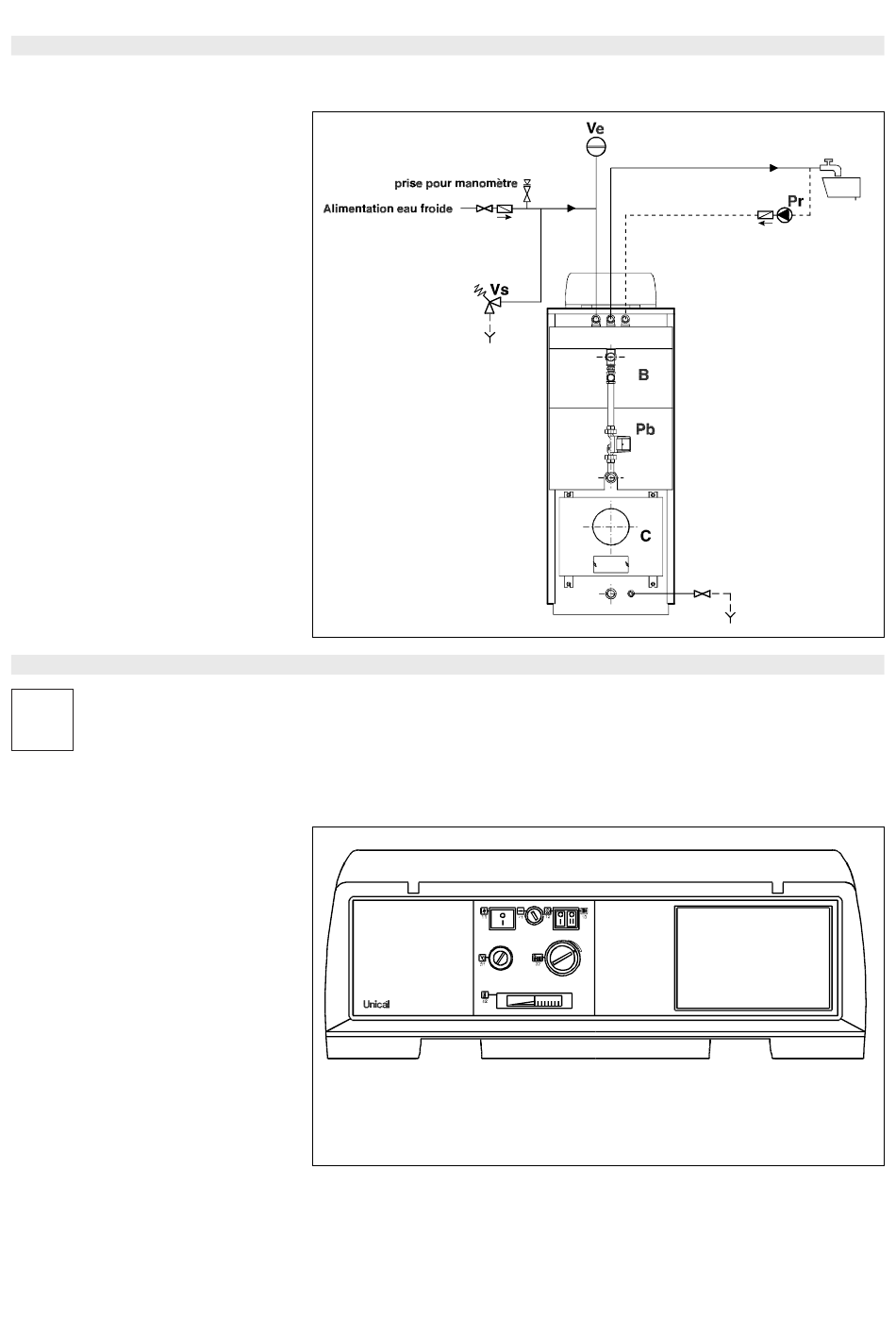

Dans la fig.10 on a indiqué un schéma type
de raccordement de la chaudière au circuit
de production de l'eau chaude sanitaire.
Il faut tenir compte que les chaudières MO-
DAL B sont à circulation forcée.
C Chaudière
B Ballon
Pb Pompe de charge ballon
Pr Pompe de récyclage E.C.S. (non fournie)
Vs Soupape de sécurité ballon tarée à 7 bar
Ve Vase d'expansion sanitaire
3

TABLEAU DE COMMANDE MODAL

3.1 - DESCRIPTION DU
FONCTIONNEMENT
La mise sous tension du tableau de com-
mande électrique s'effectue par l'intermédia-
ire de l'interrupteur général n° 11.
La mise sous tension du brûleur et de la pom-
pe chauffage sont effectués respectivement
par les interrupteurs n° 12, 13 et 14 du tableau.
La régulation de la température de fonction-
nement de la chaudière MODAL s'effectue à
partir de la consigne affichée sur le thermo-
stat de première et deuxième allure No. 32.
Le thermostat de minimum Tm empêche la
mise en route de la pompe chauffage tant
que la température de l'eau dans la chaudière
est inférieure à 50°C (Protection de départ).
Le bouton de réarmement du thermostat de
sécurité se trouve sous le capuchon No. 31.
Dans le cas où le brûleur et/ou les pompes
chauffage sont alimentés en TRIPHASÉ
400V ou avec une intensité absorbée
supérieure à 3A, il faut prévoir l'interposi-
tion de contacteurs de puissance entre le
tableau de commande alimenté en 230V-
50Hz et les organes asservis alimentés en
400V TRIPHASÉ.
Sur la ligne d'alimentation 230V-50Hz du ta-
bleau de commande, devra être prévu un in-
terrupteur de coupure avec fusible de pro-
tection de 4A.
11 Interrupteur général
12 Interrupteur brûleur
13 Interrupteur pompe de chauffage
31 Thermostat de sécurité
32 Thermostat de première et deuxième allure
41 Fusible général (4A)
42 Thermomètre
