Manuel d'utilisation SmartSensor
3.

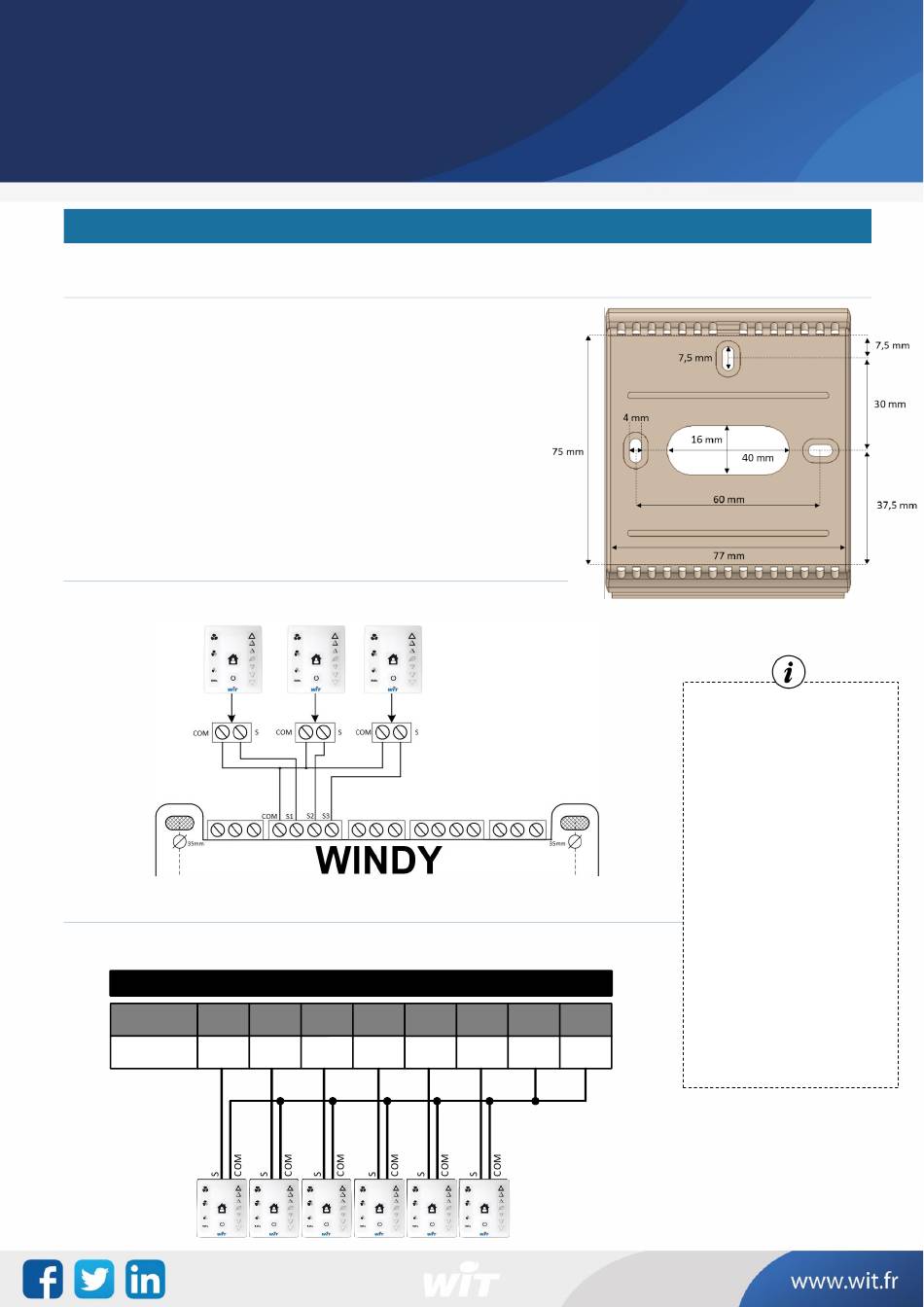

Installation
Fixation
Les sondes SmartSensor sont conçus pour se fixer en saillie.
Etape 1
Retirer le SmartSensor de son embase en appuyant sur
l'ergot situés sur la partie haute du produit.
Etape 2
Positionner l'embase à l'emplacement où fixer le
SmartSensor.
Etape 3
Prendre les marques de perçage, puis percer et
cheviller.
Etape 4
Fixer l'embase.
Etape 5
Raccorder le SmartSensor puis le clipser sur son embase.
Raccordement sur un WINDY
Les SmartSensor se raccordent en
Raccordement sur un PLUG 6S
Les SmartSensor se raccordent en
PLUG521 – PLUG 6S
E/S
S1
Borne
x.1
2 fils
à un
2 fils
à un
S2
Sx
S3
S4
S5
x.2
x.x
3
x.4
x.5
WINDY
:
PLUG 6S
(PLUG521) :
S6 COM COM
x.6
x.7
x.8
VVvdgrhgtht
Il est important de
respecter les points
suivants :
• La polarité du bus.
• Un seul SmartSensor
par bus.
• Une longueur du bus
inférieure à 50m.
• Les type de câbles
compatibles sont SYT
et CAT5 en section
6/10 ou 9/10.
• Seul deux fils sont
nécessaire pour
alimenter et
communiquer avec
les SmartSensor.
7
7
