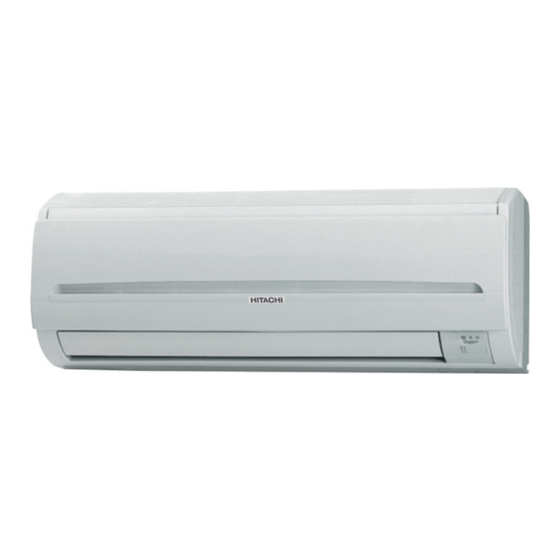

NOMENCLATURE DES PIÈCES 1. NOMENCLATURE DES PIÈCES RPK-1.0/1.5 FSN1M Nº Nom de la pièce Déflecteur orientable Admission d’air Grille frontale Filtre à air Récepteur Sortie d’air Interrupteur à distance (en option) 2. INSTALLATION DES UNITÉS - N’introduisez aucun corps étranger dans l'unité AVERTISSEMENT: intérieure et vérifiez que rien ne se trouve à...
INSTALLATION DES UNITÉS 2.1. INSTALLATION DE L’UNITE 2.1.1. ACCESSOIRES FOURNIS EN STANDARD L'unité doit être installée de sorte que le côté de l'unité Accessoire Qté Utilisation d'où part le tuyau d'écoulement soit légèrement plus bas (environ 3 mm) que l'autre côté, de façon à éviter une Patte de Montage de l'unité...
INSTALLATION DES UNITÉS Retrait du panneau avant Remise en place du panneau avant Pour connecter la tuyauterie de fluide frigorigène, le 1. Replacez tout d’abord la partie supérieure du panneau câblage et pour vérifier le débit de l'eau d'écoulement, il est avant (trois parties) puis fixez le crochet de la partie nécessaire de retirer le panneau latéral droit.
TUYAUTERIE DU FLUIDE FRIGORIGÈNE 3. TUYAUTERIE DU FLUIDE FRIGORIGÈNE 3.1. RACCORD DU TUYAU 3.1.1. EMPLACEMENT DES TUYAUTERIES 3.1.2. TAILLE DU RACCORD DU TUYAU L’emplacement des raccords de tuyauterie est comme suit, Si du R407C est utilisé son accès est possible à partir de toutes les directions, par (mm) le haut, par la gauche ou la droite.
TUYAUTERIE D'ÉVACUATION DES CONDENSATS 4. TUYAUTERIE D'ÉVACUATION DES CONDENSATS 4.1. GENERALITES ATTENTION : - L’isolation de la tuyauterie d’évacuation doit être - N’installez jamais la tuyauterie d’évacuation des sélectionnée afin d’assurer l’étanchéité contre la condensats suivant une pente ascendante car l'eau vapeur et prévenir la condensation.
CÂBLAGE ÉLECTRIQUE 5. CABLAGE ELECTRIQUE 5.1. CABLAGE ELECTRIQUE POUR UNITE INTERIEURE Le câblage électrique de l'unité intérieure est représenté ci- dessous. Quantité et position des micro-interrupteurs Positionnement des micro-interrupteurs: 1. A travers l'orifice de connexion, connectez le câble de la télécommande (en option) ou un câble d'extension (en option) aux connecteurs de la carte à...
CÂBLAGE ÉLECTRIQUE DSW3 : Réglage du code de puissance DSW7 : Rétablissement du fusible Le réglage est facultatif en raison du réglage d'usine. Ce micro-interrupteur permet de régler le code de puissance correspondant à la valeur HP de l'unité intérieure. Réglage facultatif.
FONCTIONNEMENT DE SECOURS 6. FONCTIONNEMENT DE SECOURS 6.1. FONCTIONNEMENT S’il est nécessaire de faire fonctionner l’unité alors que la batterie de la télécommande sans fil est épuisée ou qu’elle ne fonctionne pas pour une autre raison, le commutateur de fonctionnement de secours permet de la faire fonctionner.
MAINTENANCE 6.3. IDENTIFICATION D’UNITES INTERIEURES INSTALLEES COTE A COTE En cas d’unité intérieure PC-LH3A «identifiée». Lorsqu’on installe deux unités intérieures côte à côte, Unité intérieure A Unité intérieure B les commandes de l’interrupteur à distance sans fil peuvent être reçues par les deux unités intérieures. L’utilisation de cette fonction permet d’identifier l’unité...
