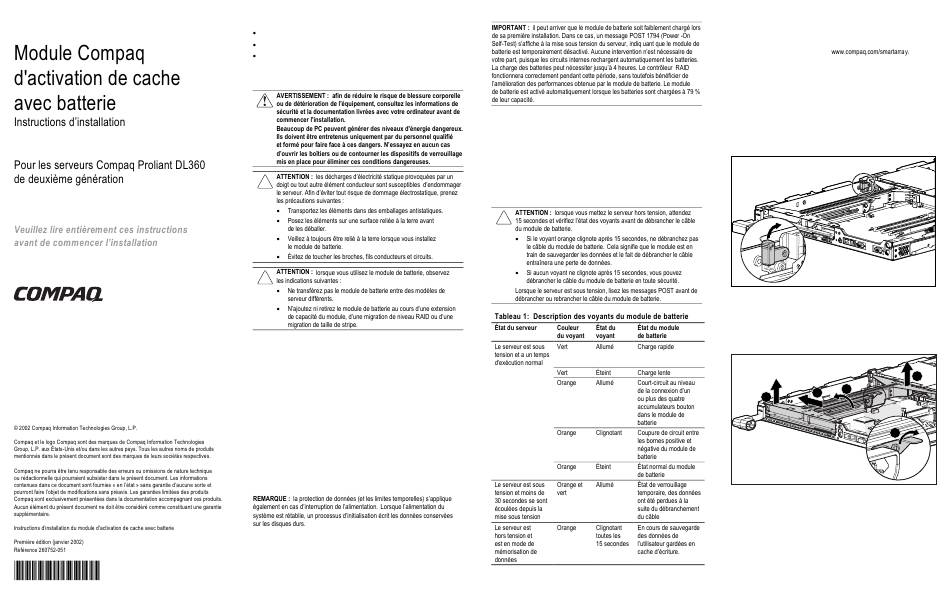

Compaq PROLIANT DL360 Instructions D'utilisation

260752-051
Contenu du kit
Module batterie
Câble long d'environ 35 cm
Câble court d'environ 14 cm
Consignes de sécurité
Avis de conformité
L'étiquette d'identification apposée sur le matériel indique la classe
à laquelle appartient le matériel (A ou B). L'étiquette des matériels
de classe B comporte un logo FCC ou un ID FCC. Les matériels
de classe A ne comportent ni logo FCC, ni ID FCC. Dès que vous
avez identifié la classe du matériel, reportez-vous aux instructions
correspondantes dans le manuel de l'utilisateur du serveur.
Présentation
Le module d'activation de cache avec batterie (également appelé
module batterie) permet d'activer une mémoire cache en écriture,
d'augmenter les performances globales du contrôleur et de stocker
des données en cache pendant une période allant jusqu'à 72 heures.
Le module de batterie peut être installé ou désinstallé du serveur
sans l'aide d'outils.
Batteries NiMH
Les batteries NiMH dans le module de batterie sont constamment
rechargées par chargement lent pendant tout le temps que
le système est sous tension. Sous des conditions normales
d'utilisation, le module de batterie a une durée de vie de trois
ans avant que son remplacement s'impose.
Voyants du module de batterie
Le module de batterie possède deux voyants, l'un vert et l'autre
orange. Lorsque le module de batterie est connecté au contrôleur
et que le serveur est sous tension, le voyant vert indique l'état
de charge de la batterie. Lorsque la batterie est connectée au
contrôleur et que le serveur est hors tension, le voyant orange
indique l'état de la mémorisation de données. Le tableau suivant
indique comment interpréter les différentes combinaisons d'état
des voyants.
Procédure d'installation
Pour plus d'informations sur l'installation du module d'activation
de cache avec batterie :
1. Connectez-vous à l'adresse
2. Dans le tableau du contrôleur, cliquez sur le lien correspondant
au contrôleur RAID installé sur votre serveur.
3. Dans la barre de menu gauche ou plus bas dans la page,
cliquez sur le lien relatif au support et à la documentation.
Procédure
1. Mettez le serveur hors tension, débranchez le cordon
d'alimentation et ouvrez le serveur.
2. Levez le levier de retenue de la carte d'extension.
3. Retirez la cage de fond de panier.
a. Faites pivoter le levier pour le désenclencher (1).
b. Tirez sur l'éjecteur de la cage de fond de panier (2).
c. Faites glisser l'ensemble vers la paroi du serveur (3).
d. Soulevez l'ensemble pour le retirer du serveur (4).
2
3
1
4
