Capteur de température
Données techniques et indications d'installation
Numéro d'article 20552
1. Description

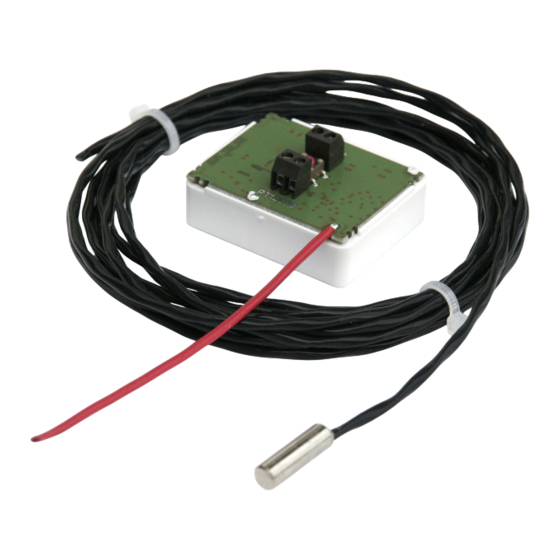

Le Capteur de température WGT est composé de l'unité d'évaluation électroni-
que et de la sonde. Le détecteur de température peut être utilisé comme sonde à pi-
quer et comme sonde à pince dans les zones intérieures ou extérieures.
L'unité d'évaluation transmet par radio la valeur de la température à la commande.
Plusieurs WGT peuvent être configurés via une commande. Pour l'alimentation
électrique (11...28 V DC) du WGT peut être prise par exemple une tension de 12 V
DC de la plaque de raccordement (entrée multifonctions).
Fonctions:
• Mesure de la température à l'aide d'un petit capteur sur un câble flexible.
• L'unité d'évaluation électronique est installée dans une zone invisible
(par exemple dans un boîtier).
• Communication radio avec la commande
Approprié pour:
• WS1 Color, WS1 Style (à partir de la version 1.51)
• WS1000 Color, WS1000 Style (à partir de la version 1.51)
• KNX WS1000 Color, KNX WS1000 Style (à partir de la version 1.51)
• Solexa II
• WS1000 Connect
1.1. Contenu de la livraison
• Unité d'évaluation électronique
• Sonde avec un câble d'environ 3 m
1.2. Données techniques
Boîtier Matière plastique, corps du capteur en métal
Montage encastré
Type de protection de la IP 68
sonde
Dimensions de l'unité env. 38 x 47 x 24 (L x H x P, mm)
d'évaluation électroni-
que
Dimensions de la sonde Longueur du corps du capteur env. 20 mm,
Ø env. 6 mm, Longueur du câble env. 300 cm
Humidité ambiante Unité d'évaluation électronique : 95% max.
H.R.,
éviter la condensation
Tension d'exploitation 11...28 V DC
Courant max. 35 mA
Sortie des données par radio
Fréquence radio 868,2 MHz
Protocole propre protocole (Elsner RF)
Plage de mesure -30...+130°C
Exactitude à une tempé- Température
rature du boîtier de de la sonde
l'unité d'évaluation ±0°C
électronique de +25°C -30...+25°C
-30...+70°C
-30...+130°C
Le produit est en conformité avec les normes des directives U.E.
Capteur de température WGT • Version : 08.04.2020 • Sous réserve d'erreurs et de modifications techniques. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Allemagne • www.elsner-elektronik.de • Service Technique: +49 (0) 7033 / 30945-250
Capteur de température WGT
WGT
différence maximale par
rapport à la valeur mesurée
± 1,0°C
± 1,5°C
± 2,5°C
± 4,0°C
2. Installation et mise en service
2.1. Informations sur l'installation
L'installation, le contrôle, la mise en service et le dépannage de
l'appareil sont strictement réservés aux électriciens qualifiés.
ATTENTION !
Tension électrique !
L'appareil contient des composants sous tension sans protection.
• Respecter les dispositions nationales.
• Mettre toutes les lignes montées hors tension puis prendre
les mesures de sécurité qui s'imposent afin d'éviter une mise en
marche accidentelle.
• Si l'appareil est endommagé, il est interdit de le mettre en service.
• Mettre l'appareil ou l'installation hors service puis le sécuriser afin
d'éviter toute utilisation accidentelle lorsqu'il n'est
plus possible de garantir un fonctionnement sans danger.
L'appareil a exclusivement été conçu pour une utilisation conforme. En cas de mo-
dification non conforme ou de non-respect du manuel d'utilisation, tout droit à la ga-
rantie ou garantie légale cesse.
Après avoir déballé l'appareil, immédiatement l'examiner afin de déterminer tout
dommage mécanique. En cas d'avaries de transport, veuillez en informer immédia-
tement le fournisseur.
L'appareil ne peut être utilisé que comme une installation fixe, c'est-à-dire unique-
ment s'il est monté dans une installation, après l'achèvement de tous les travaux
d'installation et de mise en service, et uniquement dans un environnement prévu à
cet effet.
La société Elsner Elektronik décline toute responsabilité pour d'éventuelles modifi-
cations des normes et standards appliqués après la date de parution du présent ma-
nuel.
2.2. Emplacement du montage
L'unité d'évaluation électronique du détecteur est installée dans un boîtier. Quand
vous choisissez l'emplacement du montage de la sonde faites attention à ce que les
résultats du mesurage soient le moins possible dénaturés par les influences exté-
rieures. Possibles sources d'interférence :
• Exposition directe au soleil
• Courant d'air provenant des fenêtres et des portes
• Réchauffement ou refroidissement du corps du bâtiment où est monté le
détecteur, par exemple par l'irradiation solaire, les conduites de chauffage ou
les tuyaux d'eau froide
• Lignes de raccordement qui viennent des zones plus froides ou plus chaudes
et mènent au détecteur
Les différences de température causées par ce type de sources d'interférences doi-
vent être corrigées dans le menu de la commande pour atteindre l'exactitude spéci-
fiée du détecteur (voir le chapitre liaisons radio du manuel > état).
2.2.1. Emplacement de l'antenne
Bon pour la communication radio:
 Le câble
Appareil dans
boîte d'encastrement
L'antenne et le
câble dans des con-
L'antenne
duits différents.
Mauvais pour la communication radio:
 
Ne pas pla-
cer l'antenne
Ne pas enrouler!
et le câble en
 Le
câble
Perçage/conduit
avec antenne
Perçage séparé/
conduit séparé
Le câble
pour l'antenne.

Ne pas placer horizon-
talement!
