Sommaire des Matières pour Extech PQ3350

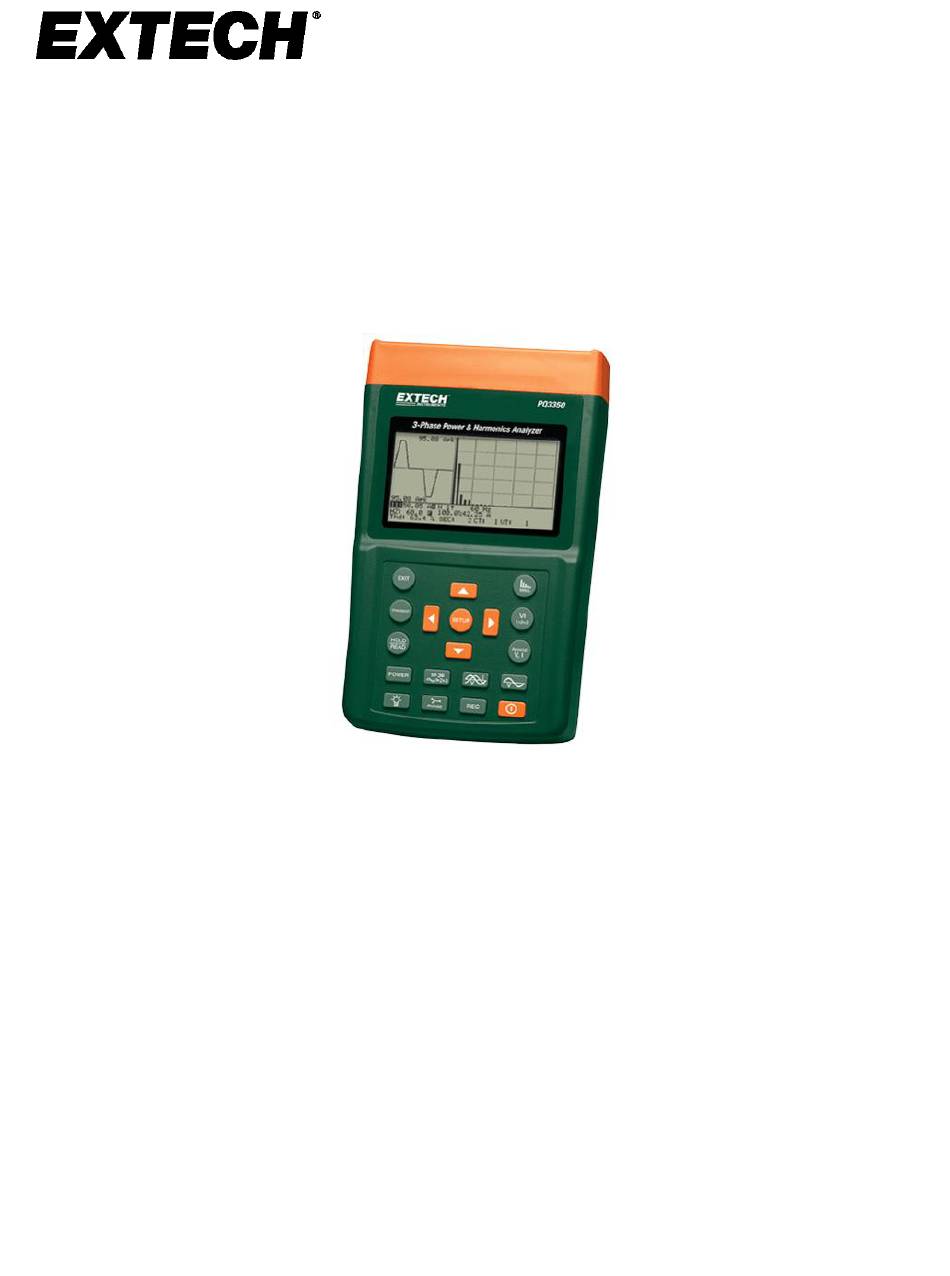

- Page 1 Manuel Utilisateur Analyseur de puissance et d’harmoniques Modèle PQ3350...
-
Page 2: Table Des Matières
Enregistrement de données par le PC ........... 22 Affichage d’un fichier ................26 Traçage de données de puissance ............27 Traçage d’harmoniques ................30 Traçage de la forme d’onde ..............32 Tracer une copie d'impression ............... 34 Imprimer les données ................37 PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 3: Informations Sur Le Logiciel
1 Go de RAM pour un système d'exploitation (32 bits) ou 2 Go de RAM pour un système d'exploitation (64 bits) Au moins 100 Mo d'espace disque pour le logiciel fourni Périphérique graphique DirectX 9 avec pilote WDDM 1.0 ou supérieur Résolution d'affichage 800 x 600 PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 4: Installation Du Logiciel
Installation du logiciel Téléchargez le logiciel PQ3350 à partir de la page Web Extech.com/software. Execute ExtechInstaller.exe Sélectionnez le bouton Logiciel pour commencer l'installation du logiciel du périphérique. Suivez les étapes de l'assistant d'installation du logiciel en utilisant les paramètres par défaut. -
Page 5: Main Menu
Sample Rate Définir le taux d'échantillonnage des données Com port # Sélectionner le numéro de port COM Baud Rate Définir le débit en bauds de l'interface USB LANGUAGE Sélectionner la langue du programme en anglais ou en chinois PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 6: Fonctionnement
Mettez l'analyseur d'alimentation sous tension. Reliez l'analyseur d'alimentation au PC à l'aide du câble USB fourni. Réglez le PQ3350 sur le mode de mesure souhaité. Démarrer le logiciel PQ3350 Dans le menu Options, sélectionnez le PORT COM auquel l'ampèremètre est connecté. -
Page 7: Mode Alimentation
Mode Alimentation Si l’Analyseur de puissance et d’harmoniques est en mode d’alimentation, la fenêtre ci-dessous s’affiche : (Exemple d’un système 3P4W) (Exemple d’un système 3P3W) PQ3350-SW-HELP-FR_V2.0 11/19... - Page 8 REMARQUE : En cas de modification du système d’alimentation après exécution du programme ou d’affichage de données incorrectes à raison d'un facteur de X10, appuyez sur le bouton « Update Now » (Mettre à jour maintenant) pour obtenir la configuration actualisée à partir de l’analyseur. PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 9: Diagramme De Phaseur
PHASE (Phaseur) pour afficher le diagramme de phaseur : (Exemple d’un système 3P4W ou 3P3W) Vng : La différence de potentiel calculée entre le neutre et la terre. In : La différence de courant calculée entre la phase et le neutre. PQ3350-SW-HELP-FR_V2.0 11/19... - Page 10 (Exemple d’un système 1P3W) Exemple d’un système 1P2W) PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 11: Mode Harmoniques
THD-F : Distorsion harmonique totale VI(1) : la valeur true RMS (efficace vraie) du premier harmonique de l’entrée sélectionnée REMARQUE : Appuyez sur le bouton de l’analyseur pour sélectionner l’entrée souhaitée (V1, V2, V3, I1, I2 ou I3). PQ3350-SW-HELP-FR_V2.0 11/19... - Page 12 (Exemple d’entrée V1) Options d’affichage : % (pourcentage) ou angle de phase. Les utilisateurs peuvent choisir d’afficher 50 ou 99 rangs. PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 13: Mode De Forme D'onde
THD-F : Distorsion harmonique totale VI(1) : la valeur true RMS (efficace vraie) du premier harmonique de l’entrée sélectionnée REMARQUE : Appuyez sur le bouton de l’analyseur pour sélectionner l’entrée souhaitée (V1, V2, V3, I1, I2 ou I3). PQ3350-SW-HELP-FR_V2.0 11/19... - Page 14 (Exemple d’entrée I1) PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 15: Enregistreur De Données
Pour déterminer le type de données (PUISSANCE ou HARMONIQUES) stockées dans la mémoire de l’analyseur, appuyez sur le bouton "i . (Exemple de données de puissance stockées dans le fichier numéro 6) (Exemple de données harmoniques stockées dans le fichier numéro 3) PQ3350-SW-HELP-FR_V2.0 11/19... - Page 16 (Exemple de données d’impression stockées dans le fichier numéro 12) PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 17: Transfert Des Données De Puissance
Si les données stockées sont des données de puissance, appuyez sur le bouton Down Load Power Data (Transférer les données de puissance). Une fois le bouton appuyé, les utilisateurs sont invités à saisir un nom de fichier où stocker les données de puissance. PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 18: Transfert Des Données Harmoniques
Si les données stockées sont des données harmoniques, appuyez sur le bouton Down Load Harmonics (Transférer les harmoniques). Une fois le bouton appuyé, les utilisateurs sont invités à saisir un nom de fichier où stocker les données harmoniques. PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 19: Transfert De Données D'impression
Transfert de données d’impression Une fois le bouton appuyé, les utilisateurs sont invités à saisir un nom de fichier où stocker les données d’impression. Down Load Hardcopy PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 20: Téléchargement Des Données Transitoires
10 secondes. 4. Appuyez sur le bouton Down Load TRANSIENT (Transitoire) situé sur le panneau avant de l’analyseur. Les données de transitoires seront transférées vers le PC. PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 21: Effacement Du Contenu De La Mémoire
Pour effacer les données stockées dans la mémoire de l’analyseur, appuyez sur le bouton Clear Memory (Effacer le contenu de la mémoire) dans la fenêtre. Un signal sonore retentira pour indiquer l’effacement du contenu de la mémoire. Clear Memory PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 22: Enregistrement De Données Par Le Pc
Si le graphique à barres des harmoniques est affiché, cela indique que les données d’harmonique sont stockées dans le fichier. Si une forme d’onde est affichée, cela indique que les données de forme d’onde sont stockées dans le fichier. PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 23: Saisie D'un Nom De Fichier
2. Saisie d’un nom de fichier Sélectionnez Name (Nom) dans le menu FILE (FICHIER) pour saisir un nom de fichier. Create Data File PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 24: Début De L'enregistrement
Auto est sélectionné, les données sont enregistrées au taux d’échantillonnage programmé. Si Manual (Manuel) est sélectionné, un bouton Record (Enregistrer) s’affichera dans la fenêtre. Un point de données est enregistré à chaque pression exercée sur le bouton Record (Enregistrer). PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 25: Fin De L'enregistrement
4. Fin de l’enregistrement Pour mettre fin à l’enregistrement, sélectionnez End Recording (Terminer l’enregistrement) dans le menu FILE (Fichier). PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 26: Affichage D'un Fichier
Examinez le fichier en sélectionnant View File (Afficher le fichier) dans le menu FILE (Fichier). Saisissez un nom de fichier dans le menu « File » (Fichier). Les fichiers de données s’affichent tel qu’illustré dans la fenêtre ci-dessous : PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 27: Traçage De Données De Puissance
Les données de puissance stockées dans la mémoire du PC ou transférées à partir de l’analyseur peuvent être affichées sous forme de graphique en sélectionnant Plot Power Data (Tracer les données de puissance) dans le menu « File » (Fichier) Le graphique de V12 sera tracé en premier, tel qu’illustré ci-dessous : PQ3350-SW-HELP-FR_V2.0 11/19... - Page 28 Pour tracer d’autres paramètres de puissance, ouvrez le menu « Select » (Sélectionner), puis sélectionnez un paramètre. PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 29: Données Statistiques
Données statistiques Le programme peut également tracer des données statistiques telles que Max., Min., Moyenne et Ecart type. PQ3350-SW-HELP-FR_V2.0 11/19... -
Page 30: Traçage D'harmoniques
Traçage d’harmoniques Après sélection de Plot Harmonics (Tracer les harmoniques), les utilisateurs sont invités à saisir un nom de fichier où stocker les données harmoniques. Le graphique à barres suivant est tracé. PQ3350-SW-HELP-FR_V2.0 11/19... - Page 31 Le chiffre qui se trouve sous la rubrique TOTAL indique le nombre défini de données harmoniques stockées dans le fichier. Utilisez la barre de défilement vertical pour tracer un ensemble spécifique de données harmoniques. Pour visualiser le pourcentage (%) d’un rang spécifique, utilisez l’autre barre de défilement vertical. PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 32: Traçage De La Forme D'onde
Utilisez la barre de défilement vertical pour tracer un ensemble spécifique de données de forme d’onde. Chaque forme d’onde est constituée de 1 024 points de données. Pour visualiser la valeur d’un point spécifique, utilisez l’autre barre de défilement vertical. PQ3350-SW-HELP-FR_V2.0 11/19... - Page 33 REMARQUE : Les valeurs de l’ensemble des 1 024 points de données sont utilisées uniquement à titre de référence. Elles ne sont pas calibrées comme la valeur efficace (RMS). PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 34: Tracer Une Copie D'impression
Tracer une copie d'impression Sélectionnez Plot Hardcopy (Tracer une copie d’impression) dans le menu FILE (Fichier). La fenêtre d’impression s’affiche tel qu’illustré ci-dessous. Dans le menu File (Fichier), ouvrez le fichier dans lequel les données d’impression seront enregistrées. PQ3350-SW-HELP-FR_V2.0 11/19... - Page 35 Les données d’impression seront tracées tel qu’illustré ci-dessous. PQ3350-SW-HELP-FR_V2.0 11/19...
- Page 36 PQ3350-SW-HELP-FR_V2.0 11/19...
-
Page 37: Imprimer Les Données
Cliquez sur le bouton Imprimer pour imprimer une image des données de la page. Copyright © 2011-2019 FLIR Systems, Inc. Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO-9001 Certified www.extech.com PQ3350-SW-HELP-FR_V2.0 11/19...
