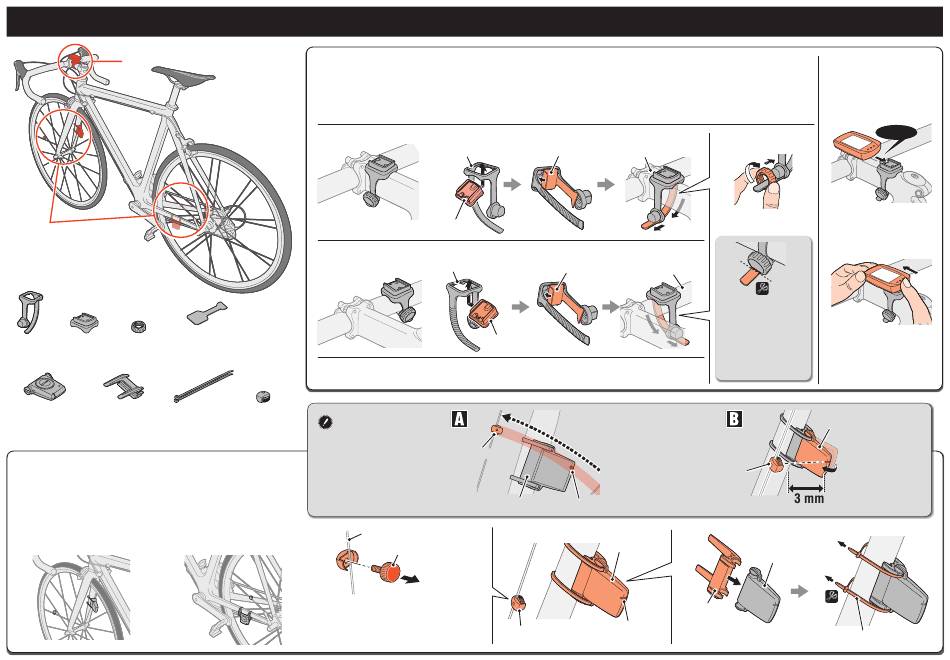

Comment installer l'appareil sur votre vélo
1
2
Coussinet en caout-
Cadran
Bande de
Support
chouc du support
support
Capteur de vitesse
Ruban élastique
Attaches en nylon
(SPD-10)
du capteur
2
Installer le capteur de vitesse sur la fourche
avant ou sur la base arrière
* Le capteur de vitesse peut être utilisé soit installé sur la fourche
avant ou sur la chaîne.
Lorsque vous l'installez
Lorsque vous l'installez
sur la fourche avant:
1
Monter le support sur la potence ou le guidon
Le support FlexTight™ peut être attaché sur la potence ou le guidon, selon la façon dont le support s'adapte dans le
choutchouc du support.
Avertissement: Serrez la molette du support FlexTight™ à la main seulement.
Fixation du support FlexTight ™ à la potence :
Fixation du support FlexTight ™ au guidon :
* Pour installer le support sur un guidon de type aéro ou un grand guidon, utilisez le support
d'attache en nylon optionnel.
Aimant
Mettre en place le
(x 2)
capteur et l'aimant
Rayon
sur la base arrière:
Vers la Zone du capteur
* L'aimant peut être installé n'importe
où sur le rayon si les conditions d'ins-
tallation ci-dessus sont bien remplies.
Si vous la serrez trop fortemment avec un outil, etc, vous pourriez abîmer le filetage de la vis.
Coussinet en caout-
chouc du support
Bande de support
Support
Coussinet en caout-
Bande de support
chouc du support
Support
Aimant
Capteur de vitesse
Aimant
Aimant
Cadran
Potence
Guidon
Avertissement:
Arrondissez le bord
coupé de la bande
du support pour
éviter les blessures.
L'aimant passe
dans la zone du
capteur.
Aimant
Zone du capteur
Capteur
de vitesse
Ruban
élastique du
Zone du capteur
capteur
2
CC-RD420DW
FR
Retrait /Mise en
place du compteur
Clic
En le tenant avec une main,
Couper
poussez-le pour le faire
sortir comme si vous
levez la partie frontale
Capteur de vitesse
L'intervalle entre la
surface du capteur
et l'aimant est égal
ou inférieur à 3 mm.
Capteur de
vitesse
Tirez
doucement
Couper
Attaches en nylon
