Digitus DS-48300 Manuel

Digitus DS-48300 Manuel

Matrice de commutation hdmi, 4 x 2 ports
Masquer les pouces
1
2
3
4
5

Publicité

Liens rapides

Télécharger ce manuel

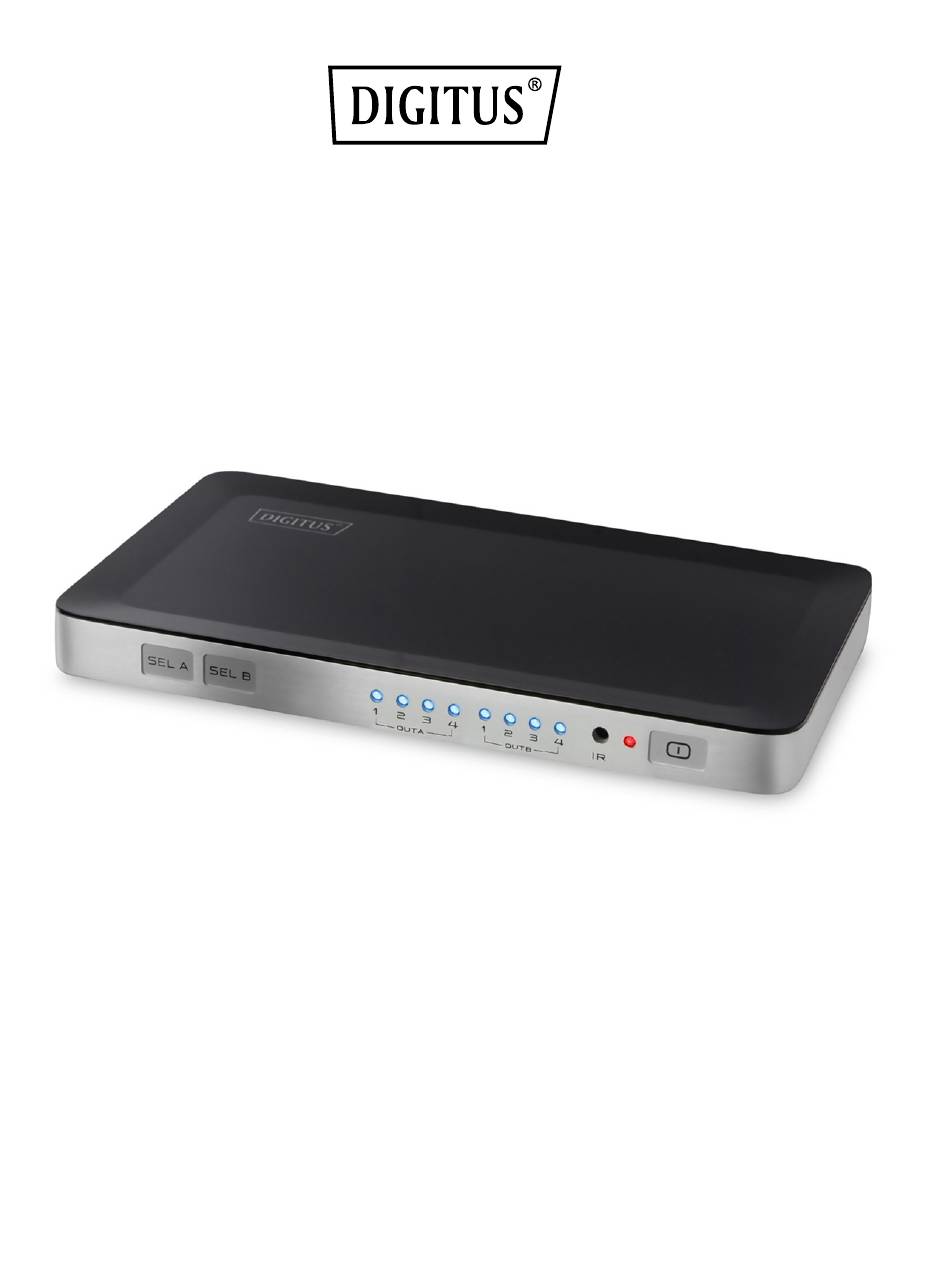

Matrice de commutation HDMI,
4 x 2 ports
MANUEL
DS-48300
Merci d'avoir acheté ce produit. Pour des performances et une sécurité optimales,
veuillez lire ces instructions attentivement avant de brancher, d'utiliser ou de régler ce
produit. Ce manuel doit être conservé pour toute référence ultérieure.

Publicité

loading

Manuels Connexes pour Digitus DS-48300

Sommaire des Matières pour Digitus DS-48300

  • Page 1 Matrice de commutation HDMI, 4 x 2 ports MANUEL DS-48300 Merci d’avoir acheté ce produit. Pour des performances et une sécurité optimales, veuillez lire ces instructions attentivement avant de brancher, d’utiliser ou de régler ce produit. Ce manuel doit être conservé pour toute référence ultérieure.

  • Page 2: Caracteristiques

    1.0 INTRODUCTION La matrice de commutation HDMI achemine les signaux vidéo haute définition dans différentes résolutions allant jusqu'à 1080p avec les signaux audio numérique multicanaux de l'une des quatre sources HDMI vers deux écrans. Deux sorties vous permettent d’envoyer vos signaux audio et vidéo haute définition vers deux écrans. Les matrices de commutation permettent une versatilité...

  • Page 3: Spécifications

    2.0 SPÉCIFICATIONS Signal d’entrée/sortie Alimentation signal vidéo 5 Volts p-p (TTL) Portée maximale liaison unique 1920 x 1080P Sortie vidéo HDMI haute vitesse (1,3b) + HDCP 1,0/1,1 Connecteur entrée/sortie HDMI Type A à 19 broches Fréquence de fonctionnement Plage de fréquences verticales 50/60Hz Bande passante de l’amplificateur vidéo 2,25 Gbit/s/225 MHz...

  • Page 4: Description Des Panneaux

    4.0 DESCRIPTION DES PANNEAUX I n p u t 1 I n p u t 2 I n p u t 3 I n p u t 4 O u t p u t A O u t p u t B D C / 5 V SEL A SEL B...

  • Page 5: Schéma Des Connexions

    5.1 SCHÉMA DES CONNEXIONS La ASSMANN Electronic GmbH, déclare par les présentes, que cet appareil est en conformité avec les exigences de la Directive 2014/30/EU (EMC), Directive 2014/35/EU (LVD) et avec celles de la Directive 2011/65/EU sur la conformité RoHS. La déclaration de conformité complète peut être demandée par courrier à...
