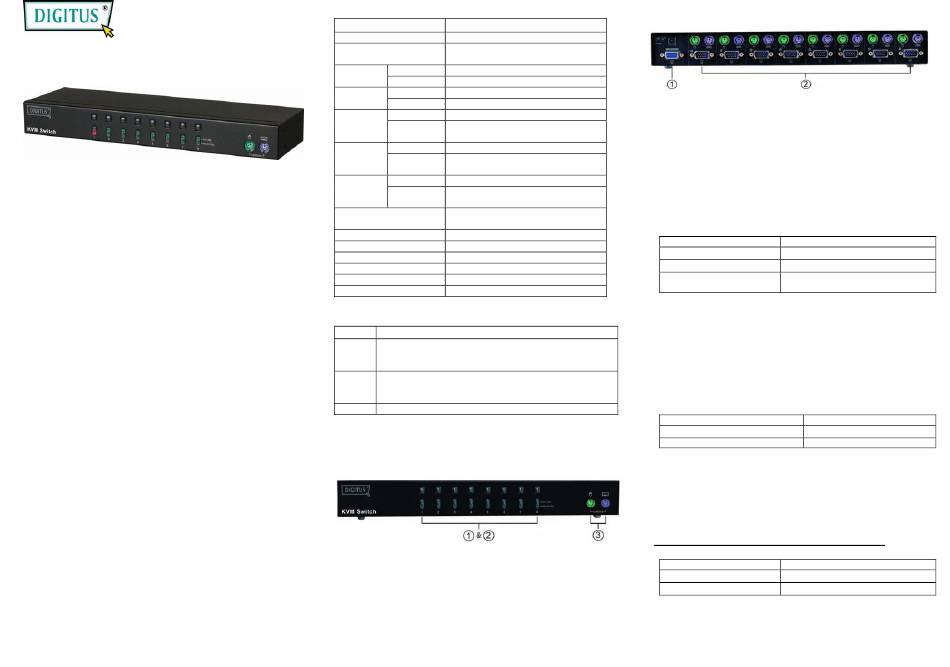

KVM SWITCH
(DS-13112)
MANUEL UTILISATEUR
DS-13112
Contenu du package –
• 1 DS-13112 switch KVM
• 1 Manuel utilisateur
• 1 Adaptateur d'alimentation DC 9V 600mA
• 2 rails pour rack, 8 vis
Veuillez prendre contact avec votre revendeur en cas d'anomalie.
Caractéristiques
• Permet de prendre le contrôle de deux PC avec respectivement un clavier PS/2,
une souris PS/2 et un écran.
• Prend en charge la souris PS/2 standard, Microsoft IntelliMouse (compatible
PS/2 Optical/Explorer 3.0), WheelMouse Optical, Trackball (Optical 1.0/Explorer
1.0) & Logitech TrackMan (Marble/Marble FX/ Marble+), Cordless MouseMan
(Wheel/Optical), Cordless TrackMan (FX/Live) mouse, Cordless Optical
TrackMan, MX300 Optical mouse.
• Prend en charge intégralement le pilote souris Microsoft IntelliPoint 5.0 & le
pilote Logitech Mouse Ware
• Compatible avec Window 95/98/98SE/Me/NT4.0/2000/XP/Vista, DOS, Linux,
Novell Netware, FreeBSD
• Qualité vidéo très élevée - jusqu'à 1920 x 1440 Pixel, DDC, DDC2, DDC2B,
DDC2AB, 200MHz
• Prise en charge de la sélection de PC à l'aide de la souris
• Fonction d'identification de souris réelle
• 4 modes de sélection de PC -- Commutateur bouton poussoir, combinaison de
touches ou souris, OSD
• Facile à installer--Aucun logiciel requis
• Branchement à chaud
• Emulation intégrale du clavier et de la souris permettant à l'ordinateur de
démarrer sans erreur
• Fonction Auto Scan pour contrôle des PC
• Passe automatiquement au PC suivant celui qui est éteint
• Bip sonore et sélection multi-voies option on/off pour la sélection de port
• Design rack 1U
-1-
Spécifications
Fonction
Connecteurs PC
Sélection du port
En ligne
Voyants
Sélectionné
Clavier
Émulation
Souris
Port console
Connecteur
-Clavier
Port CPU
Port console
Connecteur
-Souris Port CPU
Port console
Connecteur
-Moniteur Port CPU
V1.0
Résolution VGA
Adaptateur secteur
Intervalle de balayage
Boîtier
Poids
Dimensions (LxlxH)
Panneau monté sur rack
Configuration matérielle requise
Configuration matérielle requise
Un écran très haute résolution VGA, SVGA ou Multisync.
Console Une souris PS/2
Un clavier PS/2
Une carte graphique VGA, SVGA ou Multisync
PC Un port souris mini DIN (PS/2) 6 broches
Un port clavier mini DIN (PS/2) 6 broches
Câble Câbles switch KVM ou équivalents
Apparence
Vue de face
1. Commutateurs à bouton pressoir (type manuel)
2. Port diodes LED
3. Ports console, clavier et souris
DS-13112
8
Commutateur / bouton de la souris
/ touche active / OSD
8
8
PS/2
PS/2
1x6 broches mini-DIN femelle (PS/2)
8x6 broches mini-DIN
femelle (PS/2)
1x6 broches mini-DIN femelle (PS/2)
8x6 broches mini-DIN
femelle (PS/2)
1x HD-15 femelle (Standard VGA/SVGA)
8x HD-15 mâle
(Standard VGA/SVGA)
1920x1440 (Max.), DDC, DDC2, DDC2B,
DDC2AB, 200MHz
DC 9V 600mA (min.)
5 sec. ~ 30 sec.
Métallique
1460 g
342x104x45 mm
2 pièces
-2-
Vue de dos
1. Connecteur moniteur console
2. Port raccorcement PC
Installation
Avant de procéder à l'installation, assurez-vous que les périphériques de tous les PC
sont bien mis à la terre et éteints.
1. Raccordez écran, clavier et souris aux points de connexion de la console.
2. Utilisez les câbles d'extension recommandés afin de connecter les PC aux ports
CPU du switch KVM.
3. Mettez les PC sous tension.
Opération
1. Affichage des diodes:
AFFICHAGE DES DIODES
Eteintes Le PC n'est pas sous tension.
Vert allumé PC sous tension et connecté
Vert allumé, rouge clignote PC sous tension, connecté et
sélectionné.
Note: Il peut arriver que les diodes vertes restent allumées et que les diodes
rouges continuent à clignoter une fois le PC mis hors tension, en raison des
paramètres par défaut du PC. Cette condition n'affecte pas le fonctionnement
normal du commutateur KVM.
2. 4 modes de sélection de PC -- Commutateur bouton poussoir, combinaison de
touches ou souris, OSD
2-1 Commutateurs à bouton pressoir (type manuel)
Presses le bouton sur la face avant pour commuter les ports CPU. La lumière
rouge de la DEL indique que quel PC est sélectionné.
2-2 Souris
Opération
[bouton central] + [bouton de gauche] Commuter vers le PC précédent.
[bouton central] + [bouton de droite] Commuter vers le PC suivant
Note: 2-Impossible d'utiliser la souris.
2-3 Option par touche raccourci clavier
La navigation par touche raccourci clavier vous permet de sélectionner
directement le PC à partir du clavier.
Options pour la navigation à l'aide de touches de raccourci:
 Sélectionner le PC à l'aide de la touche de raccourci
 Mode OSD
 Sélectionner le PC à l'aide de la touche de raccourci:
Appuyez deux fois sur la touche [Ctrl] soit à gauche soit à droite du clavier.
Touche raccourci clavier
[Ctrl G] + [Ctrl G] Commuter vers le PC précédent.
[Ctrl D] + [Ctrl D] Commuter vers le PC suivant
-3-
