Manuels Connexes pour Digitus DS-43306
Sommaire des Matières pour Digitus DS-43306

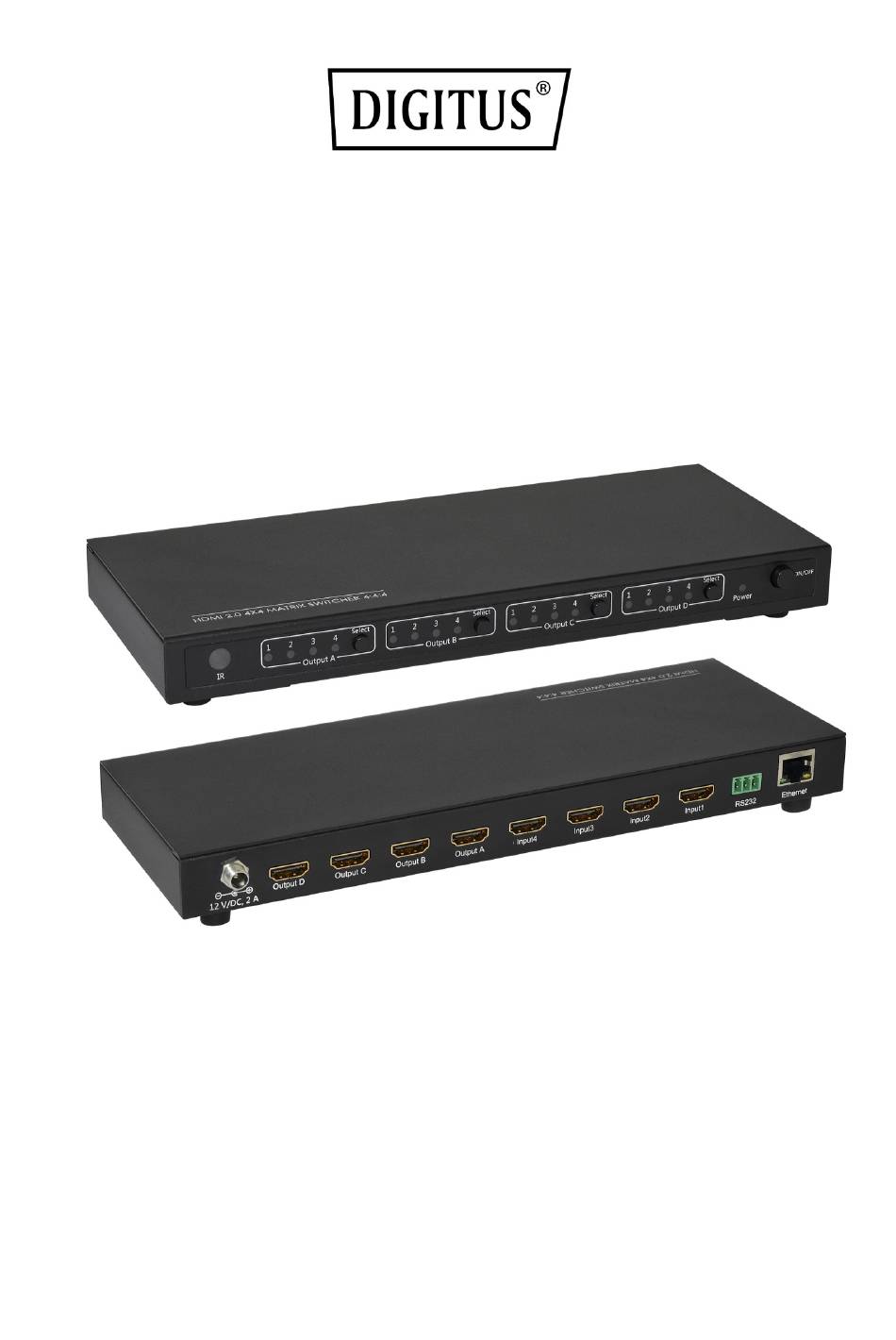

- Page 1 Commutateur matriciel HDMI 2.0 4X4, 4K/60Hz Guide d’installation rapide DS-43306 Toutes les marques commerciales et marques déposées appartiennent à leurs propriétaires respectifs.
-
Page 2: Caractéristiques
Introduction Cette matrice 4x4 UHD 4K offre un niveau élevé de performances audio et vidéo avec une prise en charge de résolutions allant jusqu’à 4K à 60Hz (YUV 4:4:4, 8 bits) et une intercommunication des formats audio numériques, notamment LPCM 7.1 (avec des taux d'échantillonnage allant jusqu’à... -
Page 3: Commandes Et Fonctions D'utilisation
Lecteur DVD Routeur DVD HD Décodeur Blu-ray 12V/DC, 2A TV HD TV HD TV HD TV HD PC ou ordinateur portable équipé de RS232 Commandes et fonctions d’utilisation ① Capteur de la télécommande ② Sélection d’entrée/témoins (A) : Appuyez plusieurs fois sur le bouton «HDMI OUT A» pour sélectionner une source, les témoins s’allument pour indiquer laquelle des sources est sélectionnée et acheminée vers l’écran HDMI A. - Page 4 ④ Sélection d’entrée/témoins (C) : Appuyez plusieurs fois sur le bouton «HDMI OUT C» pour sélectionner une source, les témoins s’allument pour indiquer laquelle des sources est sélectionnée et acheminée vers l’écran HDMI C. ⑤ Sélection d’entrée/témoins (D) : Appuyez plusieurs fois sur le bouton «HDMI OUT D» pour sélectionner une source, les témoins s’allument pour indiquer laquelle des sources est sélectionnée et acheminée vers l’écran HDMI D.
-
Page 5: Télécommande
④ Port de communication RS232 : À connecter à un PC ou à un ordinateur portable via un port RS232 à un câble D-Sub à 9 broches pour la transmission de commandes RS-232. ⑤ Ethernet : À connecter à un périphérique Internet/réseau. Télécommande ①... -
Page 6: Spécifications
④ Sélection d’entrée pour la sortie HDMI C : Appuyez sur 1, 2, 3 ou 4 pour sélectionner la source pour la sortie HDMI C. Spécifications Version HDMI HDMI 2.0 Version HDCP HDMI 2.2 Bande passante vidéo Résolutions HDMI prises en 1920*1080@60Hz charge 1920*1080 3D@24Hz... - Page 7 Logiciel PC de commande Connexion via RS232 1. Connecter un PC à l’unité via un câble USB - RS232 CÔTÉ CONNEXION CÔTÉ SOUDURE Terre Terre TX G RX Connecteur PHOENIX 3 broches * SEULS LES BROCHES 2, 3 ET 5 SONT UTILISÉES SUR LE PORT RS-232 RS-232 PORTS RS-232 SUR LES PRODUITS AVPRO EDGE...
-
Page 8: Interface De Commande Du Logiciel Pc : Réglage De L'itinéraire
Interface de commande du logiciel PC : Réglage de l’itinéraire Sur l’interface Route Setting, vous pouvez définir tout port d’entrée pour tout port de sortie un par un ou tout port d’entrée sur tous les ports de sortie. Connexion via LAN 1. -
Page 9: Interface De Commande Du Logiciel Pc : Gestion Edid
Interface de commande du logiciel PC : Gestion EDID... -
Page 10: Interface De Commande Du Logiciel Pc : Configuration Ip
Dans l’interface de EDID Management, vous pouvez charger l’EDID par défaut de tout port d’entrée ; vous pouvez également apprendre l’EDID à partir de tout port de sortie vers tout port d’entrée. Interface de commande du logiciel PC : Configuration IP Définissez les paramètres IP tels que : Activer DHCP •... - Page 11 Commandes Web GUI 1. Utilisez un câble Ethernet pour connecter le port LAN du commutateur à un port actif non utilisé du routeur. 2. Obtenez l’adresse IP par CMD.exe Entrez «ping matrix» dans la CMD de Windows comme illustré dans l’image suivante 3.
-
Page 12: Interface De Commande Du Logiciel Pc : Informations Sur Le Système
4. Entrez le nom d’utilisateur et le mot de passe pour vous connecter à Web GUI. Nom d'utilisateur par défaut : Mot de passe administrateur par défaut : 123456 Interface de commande du logiciel PC : Informations sur le système Dans System Information, vous pouvez mettre à... -
Page 13: Interface Web Gui : Nom D'utilisateur Et Mot De Passe D'inscription
Interface Web GUI : Nom d'utilisateur et mot de passe d'inscription Utilisez cette étape pour définir rapidement et immédiatement un nom d’utilisateur et un mot de passe Nom d'utilisateur par défaut : admin Mot de passe par défaut : 123456... -
Page 14: Interface Web Gui : Réglage De L'itinéraire
Interface Web GUI : Réglage de l’itinéraire Sur l’interface Route Setting, vous pouvez définir tout port d’entrée pour tout port de sortie un par un ou tout port d’entrée sur tous les ports de sortie. - Page 15 Interface Web GUI : Configuration IP Définissez les paramètres IP tels que : Activer DHCP • IP de l'hôte • Masque du réseau • Passerelle • REMARQUE : «Enable DHCP » est Le paramètre IP par défaut...
- Page 16 Interface Web GUI : Gestion EDID Dans l’interface de EDID Management, vous pouvez charger l’EDID par défaut de tout port d’entrée ; vous pouvez également apprendre l’EDID à partir de tout port de sortie vers tout port d’entrée. Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité.
