Proline Promag P 300 HART
Endress+Hauser
5. Serrer fermement la vis de fixation.
6. Visser le couvercle du compartiment de raccordement.
7. Fixer le crampon de sécurité du couvercle du compartiment de raccordement.
6.2.5

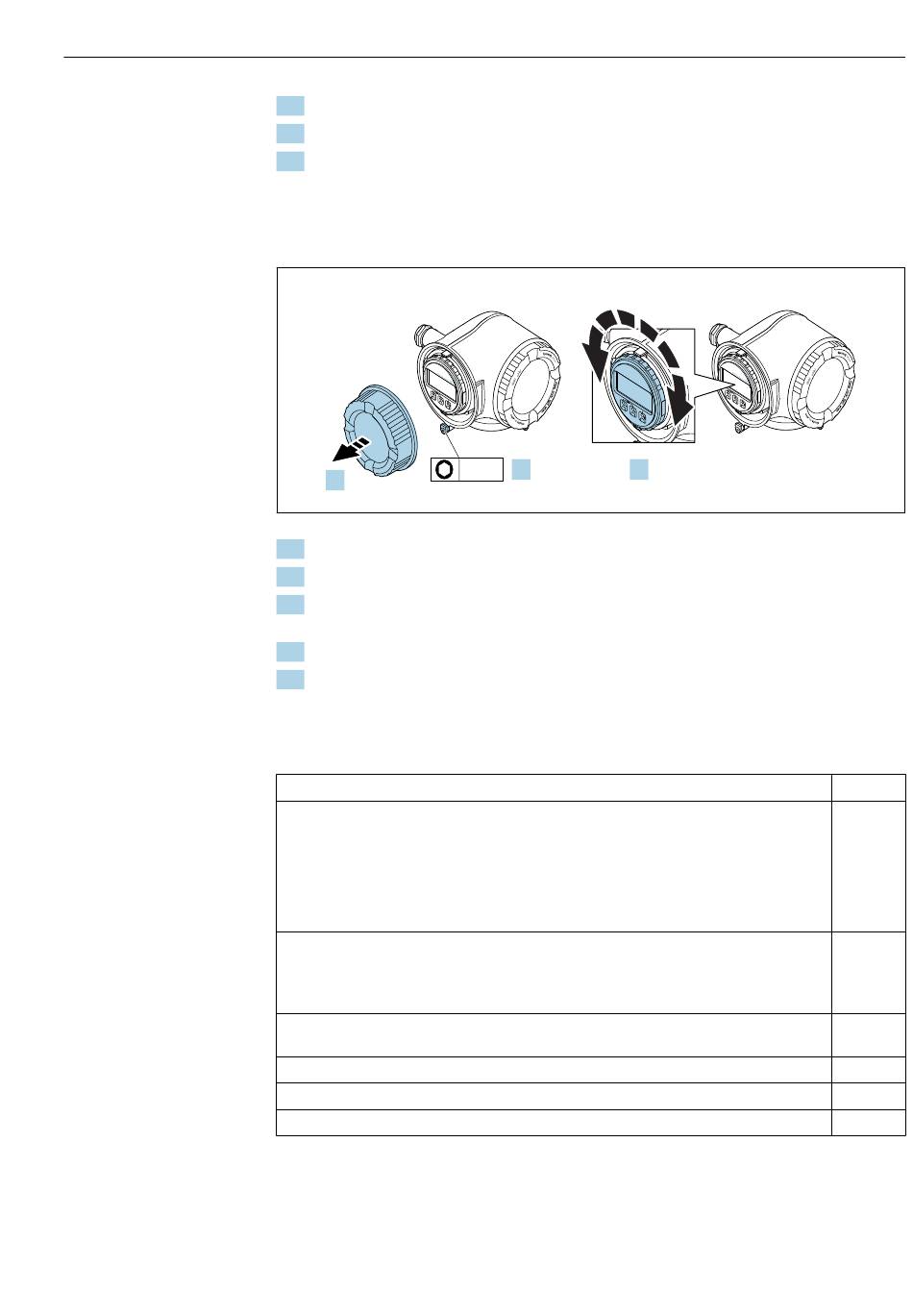

Rotation du module d'affichage

Le module d' a ffichage peut être tourné afin de faciliter la lecture et la configuration.
ES
C
–
+
2.
1. Desserrer le crampon de sécurité du couvercle du compartiment de raccordement.
2. Dévisser le couvercle du compartiment de raccordement.
3. Tourner le module d' a ffichage dans la position souhaitée : max. 8 × 45° dans toutes
les directions.
4. Visser le couvercle du compartiment de raccordement.
5. Fixer le crampon de sécurité du couvercle du compartiment de raccordement.
6.3 Contrôle du montage
L' a ppareil est-il intact (contrôle visuel) ?
L' a ppareil est-il conforme aux spécifications du point de mesure ?
Par exemple :
• Température du process
• Pression du process (voir document "Information technique", chapitre "Courbes Pression-
Température")
• Température ambiante
• Gamme de mesure
La bonne position de montage a-t-elle été choisie pour le capteur ?
• Selon le type de capteur
• Selon la température du produit mesuré
• Selon les propriétés du produit mesuré (dégazage, chargé de matières solides)
Le sens de la flèche sur la plaque signalétique du capteur correspond-il au sens d' é coulement réel
du produit dans la conduite ?
Le numéro d' i dentification et le marquage du point de mesure sont-ils corrects (contrôle visuel) ?
L' a ppareil est-il suffisamment protégé contre les intempéries et le rayonnement solaire direct ?
Les vis de fixation sont-elles serrées avec le couple de serrage correct ?
E
3 mm 1.
ES
C
–
+
E S
C
E
–
+
E
3.
Montage
A0030035







31
