INSTALLATION

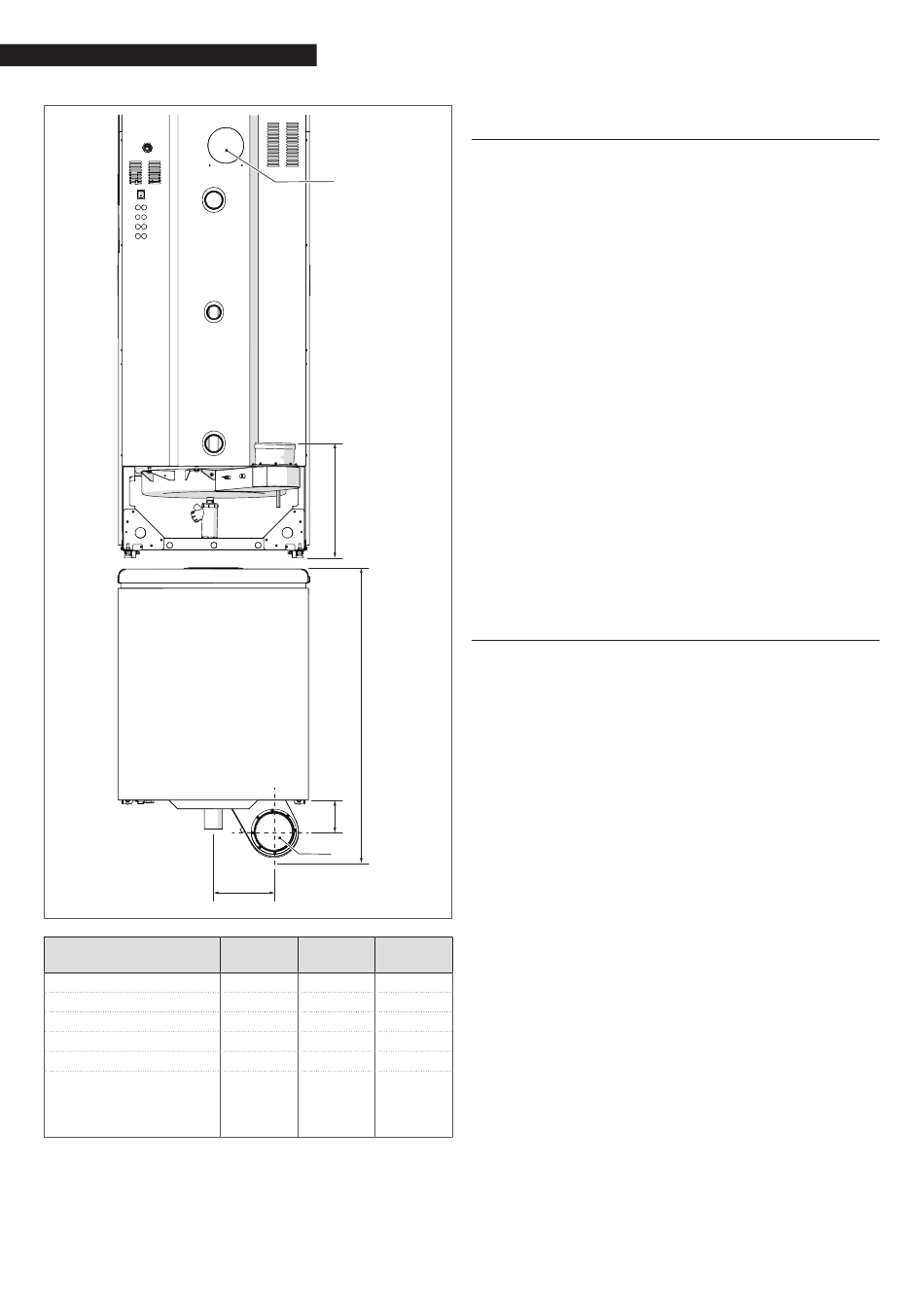

A
B
C
D
1 - Évacuation fumées
2 - Pré-équipement
d'aspiration air pour
configurations du type C
(accessoire)
2
A
D
C
1
B
TAU Unit TAU Unit Unités de
140 190 mesure
475 475 mm
255 255 mm
132 132 mm
1233 1233 mm
110 160 Ø mm
110 110 Ø mm
2.8.1 Caractéristiques techniques du conduit de
fumée
Le conduit de fumée doit présenter les caractéristiques sui-
vantes:
− être réalisée avec des matériaux imperméables aux fu-
mées, capables de résister dans le temps aux contraintes
mécaniques, à la chaleur, à l'action des produits de la
combustion et de leurs condensats
− présenter une configuration verticale, sans étrangle-
ments, avec des déviations de l'axe inférieures ou égales
à 45°
− être conforme aux conditions spécifiques de fonctionne-
ment du produit et porter le marquage CE
− avoir les dimensions requises pour répondre aux exi-
gences de tirage/évacuation des fumées nécessaire au
bon fonctionnement du produit
− être adéquatement calorifugé à l'extérieur pour éviter les
phénomènes de condensation et réduire le refroidisse-
ment des fumées
− il est nécessaire de prévoir dans la partie basse du
conduit de fumée un système spécifique d'évacuation
des condensats.
9
Le diamètre de la cheminée ne doit jamais être inférieur au
diamètre du conduit d'évacuation des fumées de la chau-
dière.
9
Dans la configuration B23, le conduit de fumée doit garantir
la dépression minimale prévue par les normes Techniques
en vigueur, en considérant une pression "zéro" à la sortie
de l'évacuation des fumées de la chaudière.
2.8.2 Raccordement au conduit de fumée
Pour le raccordement au conduit de fumée, il faut obligatoire-
ment utiliser des conduits rigides, résistants à la température,
aux condensats et aux contraintes mécaniques, étanches et iso-
lés.
La portion subhorizontale doit présenter une inclinaison mini-
male de 5° vers la chaudière et doit être correctement calorifu-
gée. Sur les portions subhorizontales longues (L > 1 m), inter-
poser un système d'évacuation des condensats avant l'entrée
de la chaudière (comme indiqué sur la figure) de sorte que les
éventuels condensats qui se sont formés dans cette portion de
conduit puissent être évacués.
Le conduit d'évacuation doit avoir une section supérieure à celle
du raccord du tuyau d'évacuation de l'appareil. Pour les chan-
gements de direction, utiliser un raccord en T avec un bouchon
d'inspection qui facilite le nettoyage périodique des conduites.
Toujours s'assurer, après le nettoyage, que les bouchons d'ins-
pection sont hermétiquement refermés et que leur joint est in-
tact.
