GUIDE D'INSTALLATION RAPIDE
Refroidisseur de boisson
et de fût de bière à 2
robinets
NS-BK2TBS8 / NS-BK2TBK8
Félicitations pour cet achat! Ces refroidisseurs de fût de bière NS-BK2TBS8 et
NS-BK2TBK8 ont été conçus pour des années de plaisir et des performances
exceptionnelles. Ce Guide d'installation rapide est fourni pour aider l'utilisateur
à installer et utiliser son refroidisseur de fût de bière rapidement. En cas de
besoin d'aide supplémentaire, consulter le manuel en ligne sur le site
www.insigniaproducts.com.

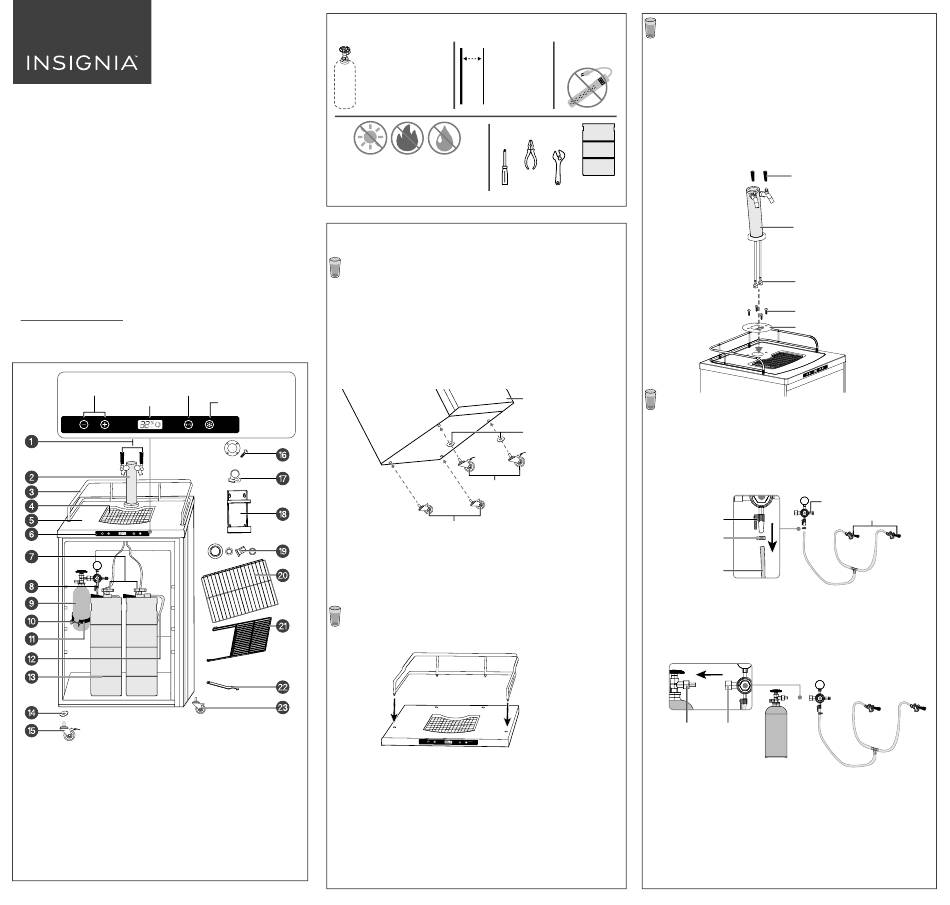

CONTENU DE L'EMBALLAGE
Réglage de la Modification de la
température température de l'appareil
Affichage
Quick Cool
13 Fût de bière (non inclus)
14 Rondelles métalliques pour les
1 Poignées de robinet pour la bière (2)
15 Roulettes verrouillables (2)
2 Conduite pour tirage de bière pression
16 Joint d'étanchéité pour la bière
3 Grille de sécurité
4 Plateau d'égouttage (2)
17 Collier du tuyau
5 Comptoir
18 Système de fixation du réser
6 Control Panel (Panneau de configuration)
7 Coupleur Sankey de type D du fût (2)
19 Rondelles de clapet s
8 Régulateur du réservoir de CO
2
9 Réservoir de CO de 5 lb (expédié vide) 20 Clayette
2
10 Boulon et écrou pour le système de fixation 21 Demi-clayette
11 Système de fixation du réservoir de CO 22 Clé métallique (pour le nettoyage)
2
12 Tuyaux du gaz de CO 23 Roulettes (2)
2
Avant l'utilisation de ce produit neuf, lire ces instructions afin d'éviter tout dommage.
Avant le montage
Remplir le réservoir de CO
Se rendre chez le fournisseur
local de fût de bière, le
fournisseur d'air ou de gaz ou
de produits de soudage ou
un magasin d'articles de
sport pour le faire remplir.
Rechercher un emplacement approprié
Éloigner le refroidisseur de la lumière directe
du soleil et d'autres sources de chaleur et éviter
de le positionner dans des endroits humides.
Montage du refroidisseur de fût de bière
1
INSTALLATION DES ROULETTES (FACULTATIF)
1 Faire reposer le refroidisseur de fût de bière sur le flanc, sur une surface
souple afin de le protéger des rayures.
2 Dévisser et retirer les pieds noirs avant. Les ranger dans un endroit sûr au
cas où il serait nécessaire de les utiliser ultérieurement.
3 Fixer les deux rondelles métalliques (fournies) aux roulettes de
verrouillage pour éviter de rayer le châssis, puis installer les deux roulettes
de blocage de la position frontale dans la partie inférieure du refroidisseur
de fût de bière (les plus proches de la porte).
4 Installer les deux autres roulettes arrière au bas du refroidisseur de fût de
bière.
Refroidissement rapide
Quick Cool
5 Avec les quatre roulettes serrées de façon uniforme, redresser l'appareil à
la verticale.
6 Appuyer sur la partie avant des roulettes de blocage pour verrouiller le
refroidisseur de fût de bière dans son emplacement ou appuyer sur la
partie arrière pour déverrouiller le refroidisseur de fût de bière.
2
FIXATION DE LA GRILLE DE SÉCURITÉ
Placer la grille de sécurité dans les orifices sur le dessus du refroidisseur de
fût de bière.
roulettes verrouillables (2)
avec vis (4)
voir arrière de CO
2
upplémentaires (2 de chaque)
Ne pas utiliser de
Laisser de l'espace
2
rallonge électrique
Laisser un espace
3 po
de 3 po entre le dos
et les côtés du
refroidisseur et des
murs environnants.
Sont également
nécessaires
Pince ou pince
à sertir
Fût de bière
plein (demi-fût
Tournevis
Clé à molette
ou plus petit)
cruciforme
Panneau avant
Rondelles métalliques
Roulettes verrouillables
Roulettes
3
INSTALLATION DU ROBINET POUR BIÈRE PRESSION
1 Retirer le couvercle du dessus du fût de bière.
2 Aligner le joint d'étanchéité pour la bière avec les quatre orifices sur le
dessus du coffre.
3 Passer l'écrou papillon et le tuyau de la bière (les deux sont fixés au
robinet pour bière pression) à travers l'orifice du dessus du comptoir
jusqu'à ce que la conduite de tirage repose sur le coffre.
4 Aligner les orifices de la conduite de tirage avec les orifices du joint
d'étanchéité, puis fixer la conduite de tirage au comptoir à l'aide des
quatre vis fournies.
5 Fixer la poignée du robinet pour la bière en plastique noir sur le dessus
du robinet, en la serrant à fond à la main. Tenir l'anneau gris métallisé
afin qu'il ne bouge pas.
Poignées de robinet pour la bière
Conduite pour tirage de bière pression
Écrou papillon et tuyau de la bière
Vis du joint d'étanchéité de la bière
Joint d'étanchéité de la bière
Quick Cool
4
INSTALLATION DU RÉGULATEUR ET DU RÉSERVOIR DE CO
Remarque : Le réservoir de CO (fourni) est vide à la réception. Se rendre chez le
2
fournisseur local de fût de bière, le fournisseur de d'air ou de gaz ou un soudeur ou un
magasin d'articles de sport pour le faire remplir.
Attention : Avant d'installer le régulateur et le réservoir de CO
sécurité dans le manuel.
1 Insérer le collier du tuyau à l'une des extrémités du tuyau de gaz de
CO .
2
2 Fixer l'extrémité du connecteur du tuyau de gaz au régulateur de CO
Régulateur du réservoir de CO
Clapet de fermeture
Collier du tuyau
Tuyau du gaz de CO
2
3 Serrer le collier pour éviter les fuites. Laisser environ 1/2 po entre le
dessus du collier et l'extrémité du tuyau. Il peut-être nécessaire de
serrer avec des pinces ou une pince à sertir.
4 Fixer le régulateur de CO au réservoir de CO
2
régulateur sur le clapet du réservoir et en serrant avec une clé à
molette.
Clapet du Écrou du
réservoir régulateur
5 Faire glisser le réservoir de CO à travers le système de fixation à
2
l'intérieur du refroidisseur de fût de bière et le fixer avec le boulon et
l'écrou. Positionner le réservoir afin de pouvoir lire les numéros de la
jauge et d'avoir un accès facile au clapet de fermeture.
OU
Installer le système de fixation du réservoir de CO
refroidisseur de fût de bière, afin de disposer d'espace supplémentaire
à l'intérieur du coffre. Pour des renseignements supplémentaires,
consulter le manuel.
2
, consulter les conseils de
2
.
2
2
Coupleurs Sankey du fût
en vissant l'écrou du
2
à l'arrière du
2
