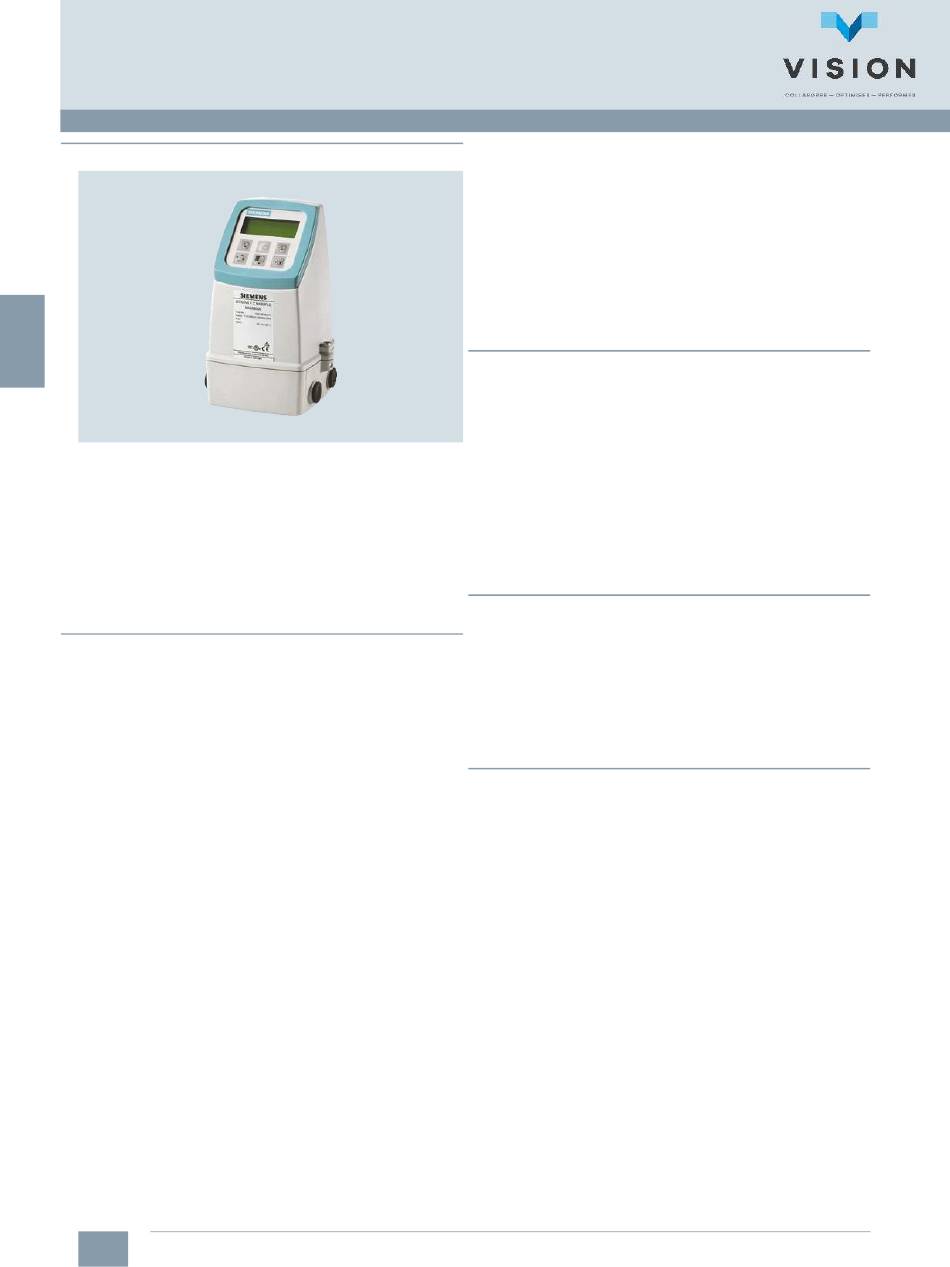

Transmetteur MASS 6000 IP67 version montage compact/séparé
■
Aperçu
3
Le MASS 6000 est basé sur la technologie de traitement numé-
rique des signaux et satisfait aux impératifs de haute puissance,
de brièveté de temps de réponse, de rapidité du traitement par
lots, d'immunité élevée aux bruits du process, de simplicité de
montage, de mise en service et de maintenance.
Le capteur MASS 6000 fournit des mesures multiparamètre
conformes, par exemple de débits-masses, débits-volumes,
densités, températures et débits fractionnés.
La version montage compact du transmetteur MASS 6000 IP67
peut être installée sur tous les capteurs de type MASS 2100
DI 3 à DI 15 ; la version montage séparé est exploitable avec
tous les capteurs types MASS 2100/MC2 et FC300.
■
Avantages
• Puce de débit massique dédiée avec technologie ASIC avancée
• Rapidité de dosage accrue et réduction du temps de réponse
à vitesse effective de mise à niveau de 30 Hz
• Extrême immunité aux perturbations par exploitation d'un al-
gorithme TDF (Transformation discrète de Fourier)
• Stabilité de point zéro améliorée et dynamique accrue de la
précision de mesure de débit et de densité par application
d'une résolution des signaux d'entrée supérieure à 0,35 ns
• Recherche des erreurs et contrôle de l'appareil simplifiés par
menus spéciaux de diagnostic et de service
• Commande de lots intégrée à dispositif de compensation et
surveillance ; 2 totalisateurs incorporés
• Sorties multiparamètre, indépendamment configurables pour
débit massique, débit volumique, densité, température ou dé-
bit fractionné, par exemple Brix ou Plato
• Entrée TOR de commande de lots, étalonnage à distance du
point zéro ou mode sortie forcée
• Paramétrage forcé sur valeurs prédéfinies de toutes les sor-
ties de simulation, contrôle ou étalonnage
• Menu opérateur librement configurable protégé par mot de
passe
- Affichage 3 lignes, 20 caractères par lignes en 11 langues
- Traitement et enregistrement auto-explicatifs des erreurs en
format texte
- Fonctions de commande de lots sur clavier
(Depart/Stop/Pause/RAZ)
• La technologie SENSORPROM configure automatiquement le
transmetteur lors de la mise en service et permet :
- Préprogrammation en usine des données d'étalonnage, des
dimensions des tubes, du type de capteur, du paramétrage
de sortie
- Enregistrement automatique de toutes les valeurs, réglages
et paramètres introduits par l'utilisateur
- Reprogrammation automatique d'un nouveau transmetteur
sans perte de précision
- Remplacement du transmetteur en moins de 5 minutes. Vé-
ritable "plug & play"
3/182 Siemens FI 01 · 2016
© Siemens AG 2016
• Haute précision des mesures de débit massique, de densité
et de débit fractionné par installation d'indicateurs de tempé-
rature Pt1000 4 conducteurs.
• Calcul du débit fractionné à base d'un algorithme 3 résultats
adapté pour toutes les applications.
• Implantation de modules bus additionnels sans pertes de
fonctions par exploitation de la plate-forme USM II
- Possibilité d'installation de tous les modules en mode
"Plug & Play" effectif
- Configuration automatique des modules et des transmetteur
par SENSORPROM
• Fonction "Plug & Play" haute efficacité pour le montage du
transmetteur sur socle récepteur de capteur.
■
Domaine d'application
Les débitmètres massiques SITRANS F C sont adaptés pour
toutes les applications de la productique industrielle qui exigent
une haute précision de mesure des débits. Les débitmètres sont
utilisables pour les mesures des liquides et des gaz.
Le transmetteur MASS 6000 IP67 est prioritairement exploité
dans les domaines suivants :
• Industrie agroalimentaire et de production des boissons
• Industries pharmaceutiques
• Industrie automobile
• Industrie des hydrocarbures
• Production et distribution d'énergie
• Industries des eaux potables et usées
■
Constitution
Le transmetteur est incorporé dans un boîtier en polyamide
compact avec degré de protection IP67/NEMA 6 permettant son
installation en montage compact sur les capteurs de la série
MASS 2100 DI 3 à DI 15 (1/8" à ½") et en montage séparé sur
tous les types de capteurs.
La version standard du MASS 6000 IP67 est disponible équipée
de 1 sortie de courant, 1 sortie de fréquence/d'impulsions et
1 sortie à relais ; elle permet l'implantation de tous les modules
complémentaires pour la communication via réseau bus.
■
Fonctions
Il fournit :
• Débits-masses totalisés, débits-volumes totalisés, densité,
température et débit fractionné
• 1 sortie de courant, 1 sortie fréquence/impulsions, 1 sortie à
relais, 1 entrée TOR
• Toutes sorties indépendamment configurables pour masse,
volume, densité, etc.
• 2 totalisateurs incorporés pour débits positifs, négatifs et nets
• Coupure de débit faible
• Coupure faible densité et conduite vide paramétrable
• Sens d'écoulement prédéterminable
• Système de gestion de erreurs, avec mémoire et affichage
des erreurs actuelles
• Indication de la durée de fonctionnement
• Mesure de débit uni et bidirectionnel
• Fin de course à 1 ou 2 positions de butée, programmable pour
débit, densité et température
• Paramétrage de filtre de bruit pour optimiser la qualité et la
fiabilité des mesures sous conditions d'exploitation défavo-
rables
• Commande de lots intégrale
• Menu de réglage automatique du point zéro avec message
réponse et évaluation du point zéro
• Menu service exhaustif d'exploitation efficace et simple ; sys-
tème de recherche des erreurs
