F
27
ATTENTION: avant de faire les raccordements électriques, sélectionnez la typologie d'automation en
!
utilisant le Dip-Switch B N°1 et lisez les instructions dédiées aux différentes typologies d'ouvre-portails:
COULISSANTS de page 24 à la page 29 - BATTANTS de page 30 à la page 34.
26
27
28
SUPPORT
POUR CARTE
FEU DE
CIRCULATION
(code 7282)
SUPPORT
POUR CARTE
RADIO
ENFICHABLE
L
L0
NF
ème
2
paire
photocellules
Description générale: Le Programmateur électronique ELPRO 27 a été réalisée comme une solution possible pour la gestion d'un coulisseau automatisé avec
ou sans fin de course avec 1 ou 2 vantaux, systèmes à battant avec 1 ou 2 vantaux, avec valve de réglage de la force. L'ELPRO 27 est alimentés à 230V 50/60Hz
monophasé et il réspectent les normes de Sécurité Basse Tension 2006/95 CE et Compatibilité Electromagnétique 2004/108/CE. Nous conseillons, donc, que
l'installation soit réalisée par un technicien qualifié dans le respect des normes de sécurité en vigueur. L'Entreprise de construction ne s'assume pas des responsabilités
en ce qui concerne l'usage incorrect du programmateur et elle se réserve le droit d'apporter des modifications au programmateur en n'importe quel moment.
NOTICES IMPORTANTES POUR LA CORRECTE INSTALLATION ET LE CORRECT FONCTIONNEMENT:
- Le Programmateur doit étre installé dans un lieu sec et abrité. Sur le boîtier universel FADINI et sur le boîtier commercial il y a des trous pour la fixation
- Assurez-vous que l'alimentation du programmateur électronique soit 230V ±10%
- Assurez-vous que l'alimentation du Moteur Electrique soit 230V ±10%
- Augmentez-vous la section des fils pour des distances supérieures aux 50 mètres.
- Appliquez-vous à l'alimentation du programmateur un interrupteur Magnéto-Thermique Différentiel du type 0,03A à haute sensibilité
- Pour l' Alimentation, le Moteur Electrique, la Lampe clignotante utilisez des fils avec section de 1,5mm² jusqu'à 50m de distance
- Pour les Fins de course, les Photocellules, les Boîtes à boutons poussoirs et les accessoires utilisez des câbles avec fils de 1mm²
- Si on n'utilise pas les Photocellules, faites un pontage entre les bornes 1 et 2 et toutes les entrées avec les contacts NF
- Si on n'utilise aucune Boîte à boutons poussoirs, faites un pontage entre les bornes 3 et 6
- Le Trimmer du Temps de Travail Ouvre/Ferme doit être toujours supérieur au temps effectif de la course du portail
N.B: Pour d'applications comme l'allumage des lumières, caméras, ecc. utilisez des Relais Statiques pour éviter de créer brouillages au microprocesseur
Led de Contrôle:
L Allumée = Présence de Tension de réseau 230V et intégrité fusibles F1,F2,F3
L0 Allumée = 2
ème
paire Photocellules, sans obstacle
L1 Allumée = 1
ère
paire Photocellules, sans obstacle
L4 Eteinte = Ouvre, s'allume à l'impulsion de la commande d'ouverture
L5 Eteinte = Ferme, s'allume à l'impulsion de la commande de fermeture
L6 Allumée = Arrêt, s'éteint à l'impulsion de la commande d'arrêt
L7 Eteinte = Radio, s'allume à chaque impulsion de l'émetteur et contact radio
L8 Eteinte = Piéton, s'allume à chaque commande piéton
L10 Allumée = Listeau pour protéger fermeture
L30 Allumée = S'éteint à Fc.O. utilisé M1
L31 Allumée = S'éteint à Fc.F. utilisé M1
L33 Allumée = S'éteint à Fc.O. utilisé M2
L34 Allumée = S'éteint à Fc.F. utilisé M2
L35 Allumée = Listeau pour protéger ouverture
EN CAS DE MANQUE DE FONCTIONNEMENT
- Assurez-vous que l'alimentation du programmateur électronique soit 230V ±10%
- Assurez-vous que l'alimentation du Moteur Electrique soit 230V ±10%
- Contrôlez-vous tous les fusibles
- Contrôlez-vous que les Photocellules soient en contact fermé
- Contrôlez-vous qu'il n'y ait pas une chute de tension entre le Programmateur Elpro et le Moteur Electrique
- Réglez-vous le Sélecteur de la force moteur en fonction du poids et du vantail
- Contrôlez-vous tous les contacts NF du programmateur
page 24

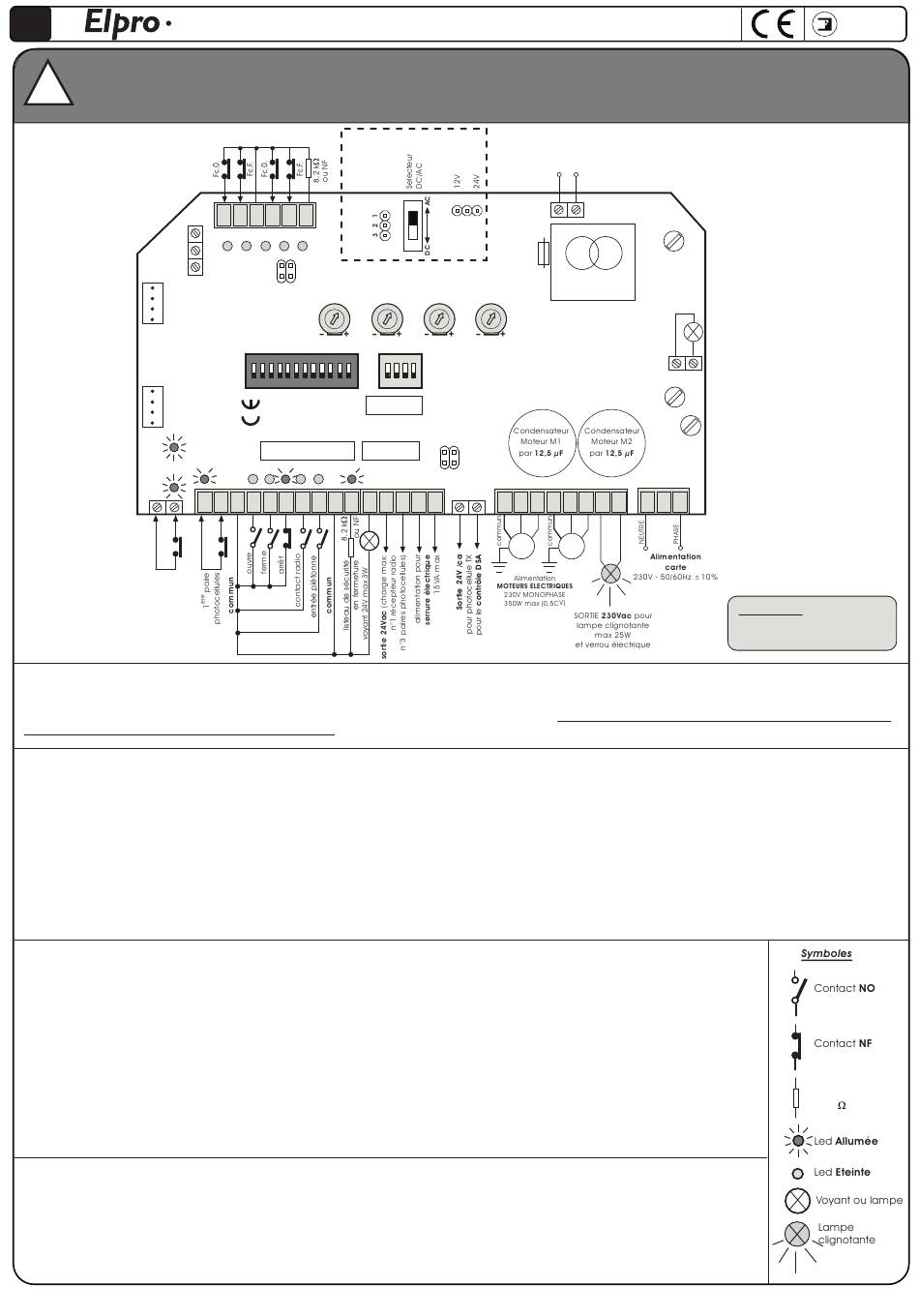

PROGRAMMATEUR ELECTRONIQUE UNIVERSEL
MONOPHASE 230V 50/60Hz
Listeau de
sécurité
CONFIGURATION DE LA SORTIE
M1
M2
en ouverture
30 31 32 33 34
35
LOCK
SETUP
L30 L31 L33 L34
L35
JP
1 2
DE PAUSE
1s - 220s
TEMPS DE TRAVAIL
OUVRE-FERME
coulissant: 0s -120s
battant: 0s - 60s
DIP-SWITCH - A
ON
ON
OFF
OFF
1 2 3 4 5 6 7 8 9 10 11 12
ELPRO 27
E 27
L4 L5 L6 L7 L8
L10
L1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
NF
BORNES 14 - 15
Alimentation
24V - 50mA max.
3 2 1
F3=2A
protection
de la basse
tension 24V
- RETARD VANTAIL
TEMPS
EN FERMETURE: 0s - 10s
- OUVERTURE
PIETONNE 1s - 45s
TEMPS
DIP-SWITCH - B
SERRURE ELECTRIQUE
0,5s - 20s
1 2 3 4
UNL
SETUP
UNL
J
EDGE
TYPE
1 2
16 17 18 19 20 21 22 23
M1
_
+
F4=630mA
pour protéger
primaire du
transformateur
TRANSFORMATEUR
VOYANT DE COURTOISIE
230V MAX 100W
S'allume au début du
mouvement du portail
et il reste allumé pour
une période fixe de 90
secondes après la fin
du cycle de travail
F2=5A
de réseau
F1=5A
de réseau
24
25
M2
meccanica
FADINI
REMARQUE:
Les leds vertes doivent
toujours être allumées.
Contact résistive
8,2 k ou NF
