Installation Du Cordon Du Ventilateur Sur Le Côté Gauche - Quadra-Fire 31I-ACC Manuel D'installation

3100 Insert ACC
L. Installation du cordon du ventilateur sur le côté
gauche
Le cordon du ventilateur est prévu d'être installé sur le côté droit
de l'appareil. Vous pouvez déplacez le cordon de sorte qu'il se
trouve sur le côté gauche. Vous aurez besoin d'enlever les fils,
de les retourner, de les enlever, d'inverser les bornes mâles et
femelles et de réinstaller les fils. Le câblage et ces composants
sont situés à l'arrière du panneau droit.

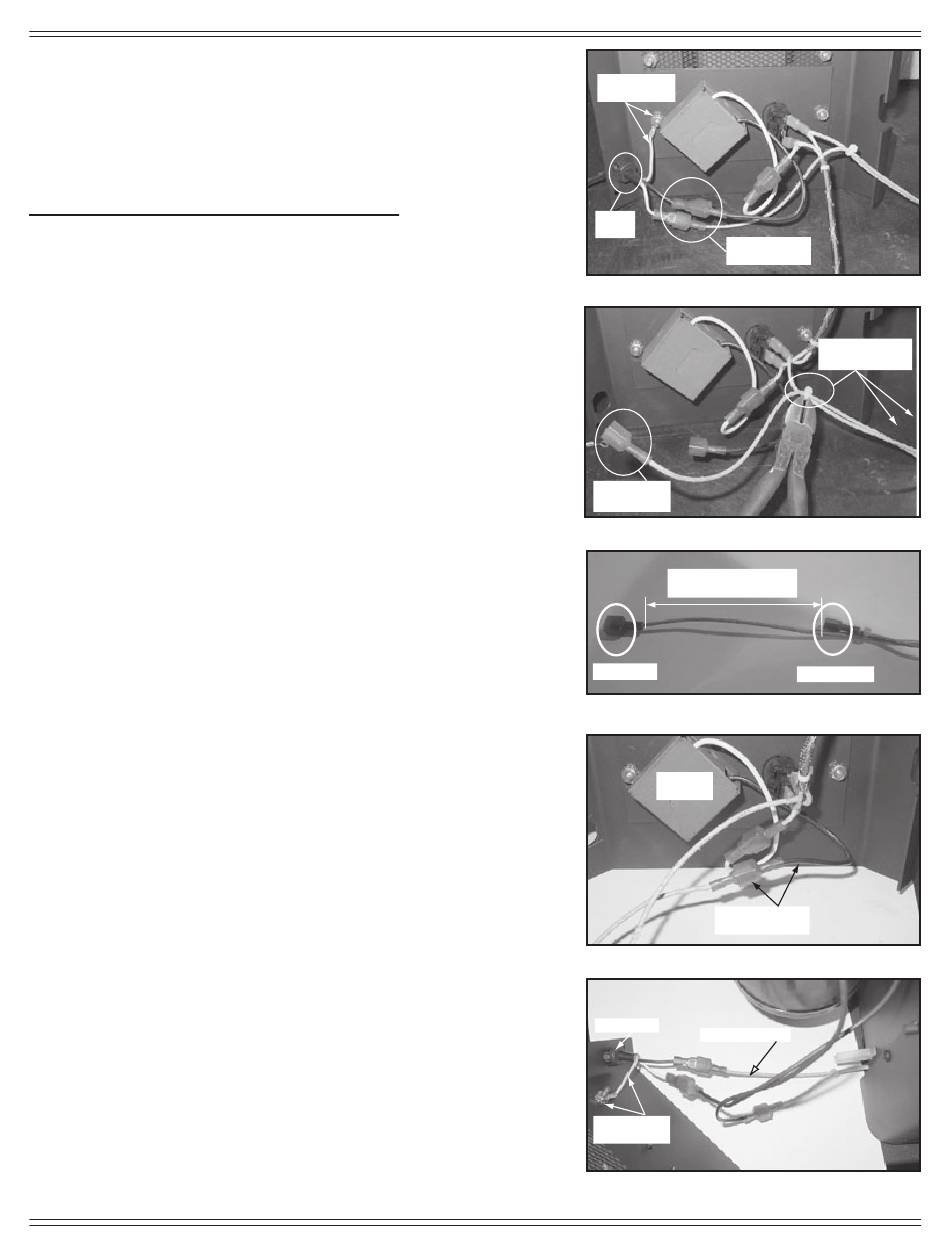

Déplacer le cordon du ventilateur sur le côté gauche
1. Retirez la borne verte de mise à terre et décrochez le neutre
(blanc) et les câbles électriques du reste de l'harnais (Figure
22.1).
2. Réinstallez l'écrou sur le goujon après le retrait de la borne
de mise à terre.
3. Retirez le serre-câble du panneau latéral en appuyant
doucement sur les languettes en utilisant une pince à becs
pointus sur la partie latérale du serre-câble du câblage.
4. Identifiez le fil avec la cosse mâle (ce qui était à l'origine relié
au fil blanc (neutre) sur le cordon électrique) et reliez-le à
l'aide des trois petites attaches au reste du harnais (Figure
22.2).
5. Une fois que ce fil est retiré de l'harnais, inversez le fil de sorte
que la cosse femelle est orientée vers le reste de l'harnais.
6. En utilisant les petites attaches fournies, rattachez ce fil aux
mêmes endroits qu'avant. Laissez la cosse mâle plus longue
127 mm (5 po) que la cosse femelle qui est déjà attachée au
harnais (Figure 22.3).
7. Fixez la cosse femelle au fil noir qui sort de la commande de
vitesse (Figure 22.4).
8. Acheminez les longs fils à partir du côté droit de l'appareil
dans le canal de fil se trouvant sous l'unité.
9. Installez le ventilateur. Voir Installation de la soufflante à la
page 21 pour plus de détails.
10. Sur le panneau latéral gauche, fixez le serre-câble du cordon
électrique au trou qui se trouve sur la partie inférieure gauche.
Fixez la borne de mise à terre au goujon qui se trouve le plus
proche du cordon électrique (Figure 22.5).
11. Attachez le fil blanc (neutre) directement à l'un des fils qui
sort du ventilateur. Fixez l'autre fil du ventilateur à la cosse
femelle à l'harnais qui est acheminé sous l'appareil. Fixez
la cosse mâle sur le harnais au fil d'alimentation noir (ligne).
Acheminez les fils dans le crampon métallique qui se trouve
sur la plaque de montage du ventilateur (Figure 23.5).
12. Installez les panneaux gauche et droit.
22
Fil de terre et
écrou verts
Serre-
câble
Figure 22.1
Connexions à
cosses mâles
Figure 22.2
Borne mâle
Figure 22.3
Figure 22.4
Serre-câble
Fil de terre et
écrou verts
Figure 22.5
FC7044-225I
Débrancher les
fils du câblage
Attachez les 3
attaches rapides
Fil de la borne mâle de
127 mm (5 po) de long
Borne femelle
Réglage
de vitesse
Attachez la borne
femelle au fil noir
Fil blanc (neutre)
13 Août, 2018
