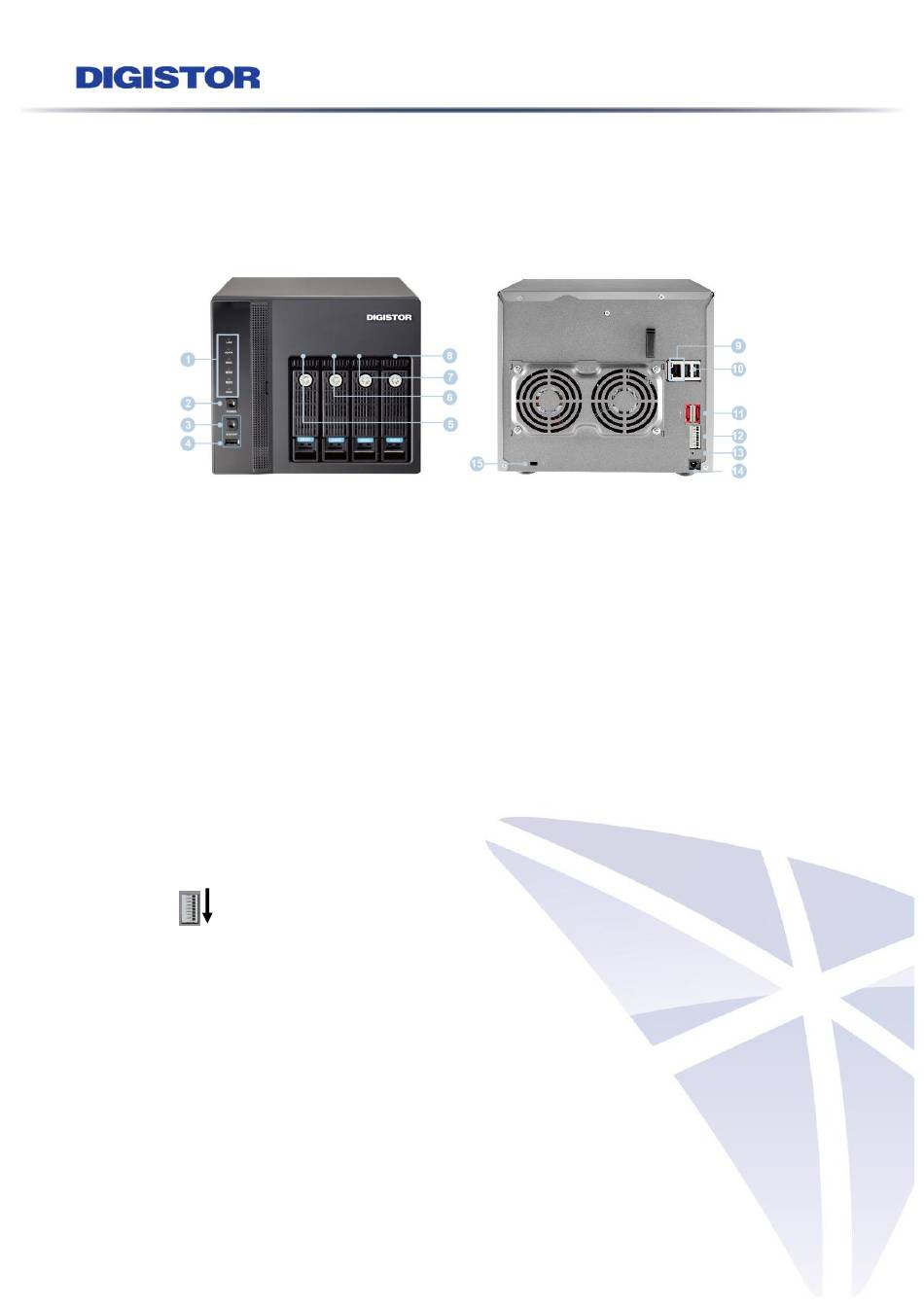

1.1.2 Série DS-4000
DS-4005/4009/4012/4016
Vue avant
1.
Indicateurs LED : LAN, eSATA, HDD1, HDD2, HDD3, HDD4
2.
Bouton d'alimentation
3.
Bouton de SAUVEGARDE USB - Sauvegarde vidéo automatique
4.
USB 2.0 x 1 (prise en charge sauvegarde vidéo automatique)
5.
HDD1
6.
HDD2
7.
HDD3
8.
HDD4
9.
LAN Gigabit
10. USB 2.0 x 2
11. eSATA x 2 (réservé)
12. Fiche d'entrée et de sortie numérique (4 entrées, 2 sorties)
Du haut vers le bas : Vcc5V, GND, DI-1, DI-2, DI-3, DI-4, DO-1, DO-2
13. Bouton de réinitialisation
14. Connecteur d'alimentation
15. Emplacement pour verrou
Vue arrière
8
