1.1.4 Série DS-8200-RM Pro
DS-8209-RM Pro/ DS-8212-RM Pro/ DS-8216-RM Pro/ DS-8220-RM Pro/
DS-8225-RM Pro

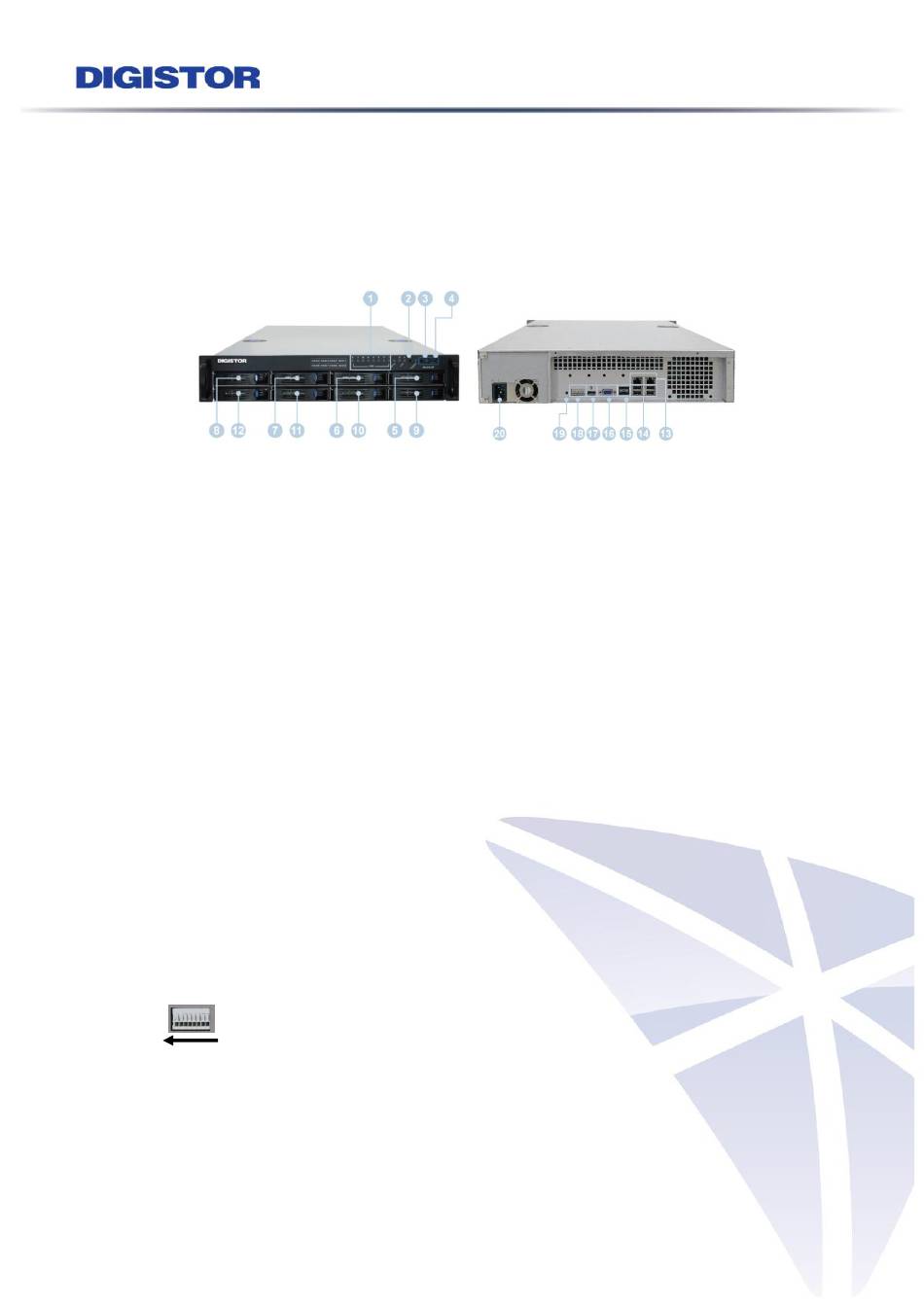

Vue avant
1. Indicateurs LED : LAN1, LAN2, eSATA, HDD1, HDD2, HDD3, HDD4, HDD5, HDD6,
HDD7, HDD8
2. Bouton d'alimentation
3. Bouton de SAUVEGARDE USB - Sauvegarde vidéo automatique
4. USB 3.0 x 1 (prise en charge sauvegarde vidéo automatique)
5. HDD1
6. HDD2
7. HDD3
8. HDD4
9. HDD5
10. HDD6
11. HDD7
12. HDD8
13. LAN Gigabit x 2
14. USB 2.0 x 4
15. eSATA x 2 (réservé)
16. Sortie VGA
17. Sortie HDMI
18. Fiche d'entrée et de sortie numérique (4 entrées, 2 sorties)
De droite à gauche : Vcc5V, GND, DI-1, DI-2, DI-3, DI-4, DO1, DO2
19. Bouton de réinitialisation
20. Connecteur d'alimentation
Vue arrière
