9.2 Visière de concentration
La visière de concentration permet de cacher les LEDs pour avoir un départ de faisceau plus net.
Pour installer la visière de concentration, fixez la simplement sur la tête de la lyre à l'aide des 4 vis fournies.

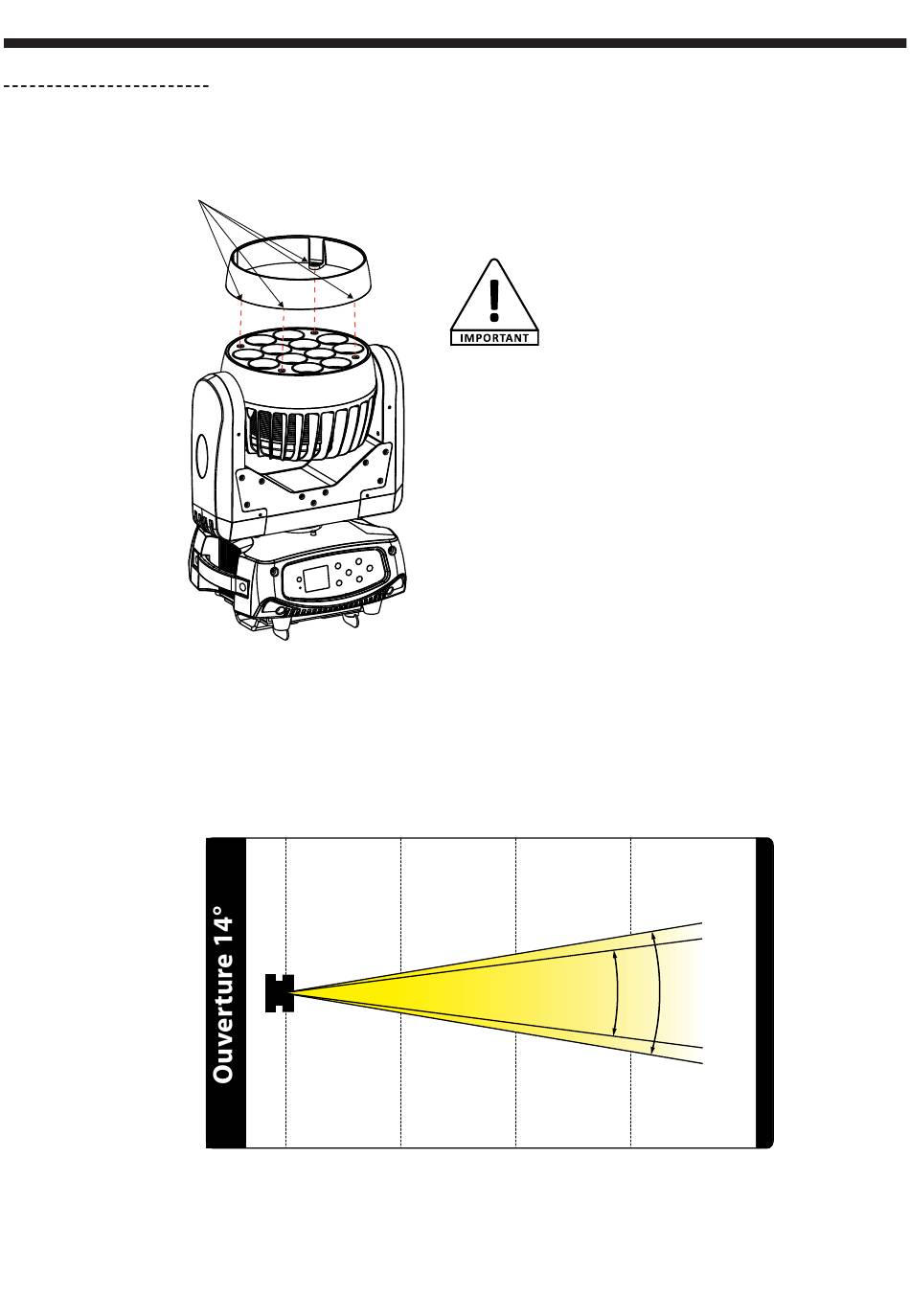

La figure ci-dessous vous montre le principe de montage.
4 vis
10 - Ouverture et puissance lumineuse
14° : Intensité (lux)
25° : Intensité (lux)
Distance (m)
14° : Diamètre (m)
25° : Diamètre (m)
Ninja-12x15QC - Lyre rapide à 12 LEDs 15W quadricolores
Le mouvement TILT est par défaut paramétré sur 240°.
Si vous cumulez le filtre Frost et la visière il est important de
paramétrer la vitesse des modes automatiques sur 2, 3 ou 4.
Ce réglage s'effectue dans le menu PERSONALITY > Status setting
> Movement speed.
95500
18700
36440
9530
1
3
Ø 0,25
Ø 0,75
Ø 0 45
Ø 1 30
Lors de l'utilisation de la visière de concentration,
vous devez paramétrer l'amplitude du mouvement
TILT sur 240°.
Sans cela la visière viendrait en butée contre la lyre.
Ce réglage s'effectue dans le menu PERSONALITY >
Status setting > Tilt Degree.
6810
4290
14° 25°
5
Ø 1,25
Ø 2 20
