Blanc
Neutre
Bloc
d'alimentation
Sous tension
Noir
série BZ
**Terre
Câbles basse tension
Schéma de câblage 0-10 V
Neutre
Blanc
Bloc
d'alimentation
Noir
Sous tension
série BZ
**Terre
Câbles basse tension
Schéma de câblage commande MARCHE/ARRÊT du ballast
Pour commander un système MARCHE/ARRÊT simple, ne branchez pas
la sortie 0-10 V sur le DCLV2.
Le DCLV2 prend en charge une gradation CC à basse tension à l'aide de câbles de classe 2. Des circuits multiples
peuvent utiliser le même signal de gradation sans équipement d'alimentation supplémentaire.
Courbes de gradation de 0 à 10 V
Pour accueillir plusieurs types de ballasts, le DCLV2, établit une relation proportionnelle directe entre le niveau
interne et la tension électrique fournie, de 0,75 VCC à 9,5 VCC.
Gradation de 0 à 10 V (avec option MARCHE/ARRÊT)
• Lorsque l'utilisateur accélère la tension, la sortie du relais 1 passe de 0 V à 24 VCC. Cela ferme le relais du
bloc d'alimentation pour alimenter les luminaires avec la tension de secteur.
• Lorsque l'utilisateur décélère la tension, la sortie 0–10 V devient 0 V, le relais 1 passe à 0 V. Cela ouvre le
relais du bloc d'alimentation pour cesser d'alimenter les luminaires. Ainsi, le ballast peut doucement décélérer
puis être éteint.
NOTE: Le passage entre le mode MARCHE et le mode ARRÊT peut prendre plus longtemps que prévu (environ
2 secondes) car le DCLV2 diminue graduellement le niveau de luminosité. En revanche, le passage du
mode ARRÊT au mode MARCHE est immédiat.
All manuals and user guides at all-guides.com

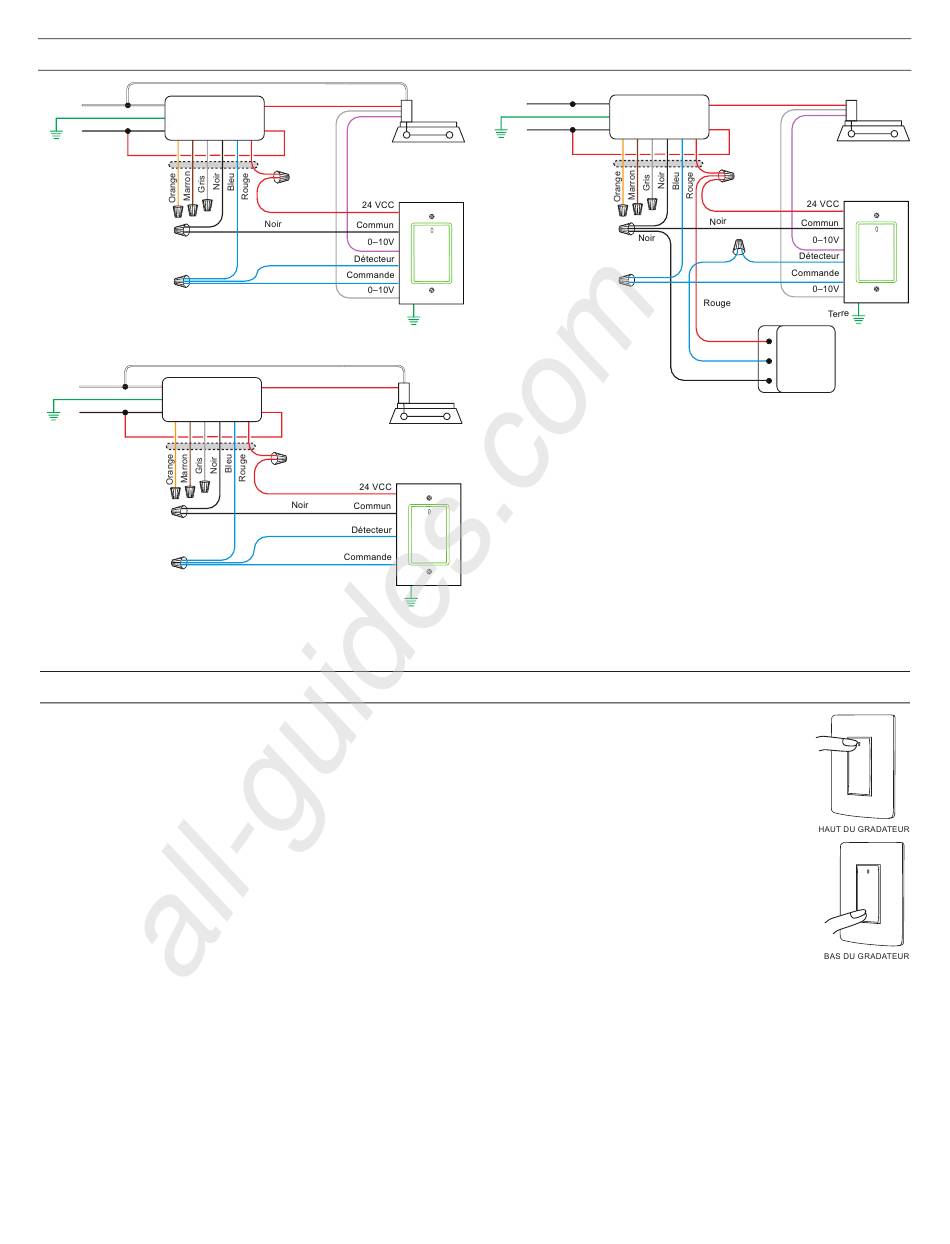

EXEMPLES DE CÂBLAGE, COMMANDE D'ÉCLAIRAGE
