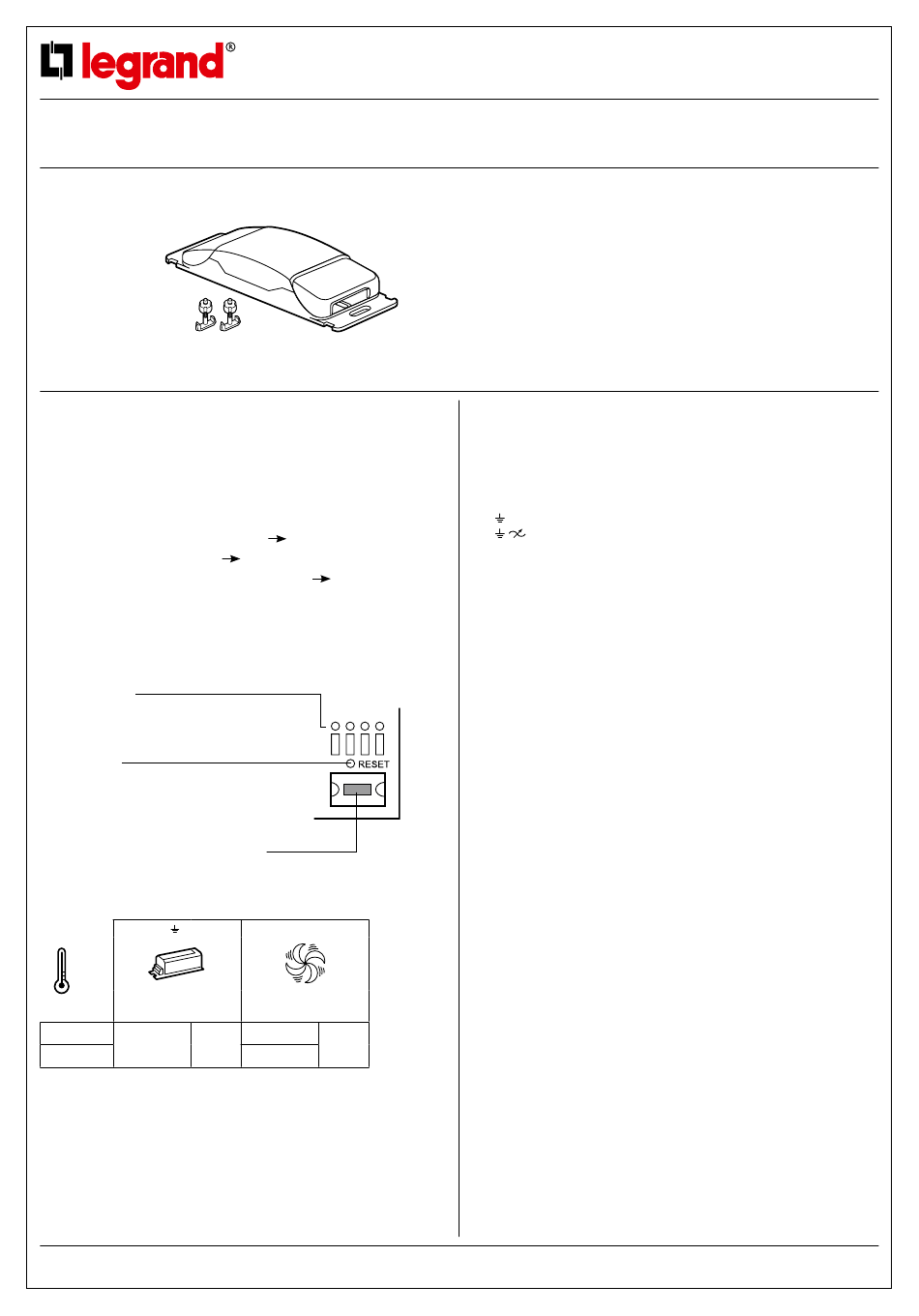

Contrôleur DALI - 2 circuits
1. UTILISATION
Cet appareil est un boîtier de puissance permettant de piloter des
charges de type éclairage DALI/DSI et ventilation.
Pour fonctionner, il doit être raccordé à un ou plusieurs détecteurs et /
ou commandes auxiliaires déportées "type poussoir".
Il possède 3 modes de fonctionnement principaux :
- "côté couloir / côté fenêtre" : 3 modes
- "zone environnante" : 1 mode
- "synchronisé" : 1 mode (utilisé dans les ERP)
2. CARACTÉRISTIQUES TECHNIQUES
Témoins verts :
Indiction du mode des 5 modes de
fonctionnement
Témoin vert :
Indiction de la phase d'apprentissage
ou du RESET
Bouton RESET ou
choix des 5 modes de fonctionnement
N/ /L1
+ 45°C
- 5°C
DALI/DSI
(16x2) max/out
230 V~
1000 VA
4,3 A
110 V~
Fiche technique : S000067167FR-2
détail page 4 ;
détail page 4 ;
détail page 4.
NO/C/NC
1 x 500 VA
2.1 A
1 x 250 VA
Mise à jour le : 04/04/2014
87045 LIMOGES Cedex
Téléphone : (+33) 05 55 06 87 87 - Télécopie : (+33) 05 55 06 88 88
Référence(s) : 0 488 51
SOMMAIRE
1. Utilisation . . . . . . . . . . . . . . . . . . . . . . .1
2. Caractéristiques techniques . . . . . . . . .1
3. Cotes d'encombrement . . . . . . . . . . . .2
4. Raccordement . . . . . . . . . . . . . . . . . . .2
5. Installation . . . . . . . . . . . . . . . . . . . . . .3
6. Fonctionnement . . . . . . . . . . . . . . . . . .4
7. Paramétrage. . . . . . . . . . . . . . . . . . . . .5
8. Entretien . . . . . . . . . . . . . . . . . . . . . . . .5
9. Normes. . . . . . . . . . . . . . . . . . . . . . . . .5
2. CARACTÉRISTIQUES TECHNIQUES (suite)
Tension : 100-240 V~
Fréquence : 50 / 60 Hz
Consommation à vide : 1,5 W
Câblage :
- Côté Puissance :
N
L : 2 x 2,5 mm
(bornes à vis)
2
N
: 2 x 2,5 mm
par relais bistable (bornes à vis)
2
NO C NC : 2 x 1,5 mm
par relais bistable (bornes à vis)
2
- Côté commande :
Poussoirs : 1 x 1,5 mm² (bornes à vis)
(100m max. entre le contrôleur et le poussoir)
Ballast DALI/DSI : 1 x 1,5 mm² (bornes à vis)
(16 ballast max par voie) la distance dépend du
type de câble utilisé.
Le produit est dédié DALI ou DSI. Le choix
DALI/DSI se fait automatiquement.
Connexion entre détecteur et contrôleur : cordon ou câble RJ45 ou
câble BUS/SCS à équiper de connecteur RJ45 ( 150m max. entre le
contrôleur et le détecteur le plus éloigné)
Fixation produit : en faux-plafond ou sur chemin de câble adapté
Détecteurs BUS :
- Technologie infrarouge, ultrason ou double technologie
- Max. 6 détecteurs en 110/230 V~
Poussoir : - par contact normalement ouvert
- peut être utilisé avec un voyant : tension, 27 V=
permettant de visualiser l'état de la charge en mode
synchronisé
Nota : Il est préconisé de ne pas dépasser un nombre de
5 poussoirs par voie (consommation de voyants)
Température d'utilisation : -5°C à +45°C
Température de stockage : -20°C à +70°C
Poids : 256 g
Tenue aux chocs : IK04
Pénétration des corps solides et liquides : IP20
Page
Créée le : 10/01/2012
1/4
