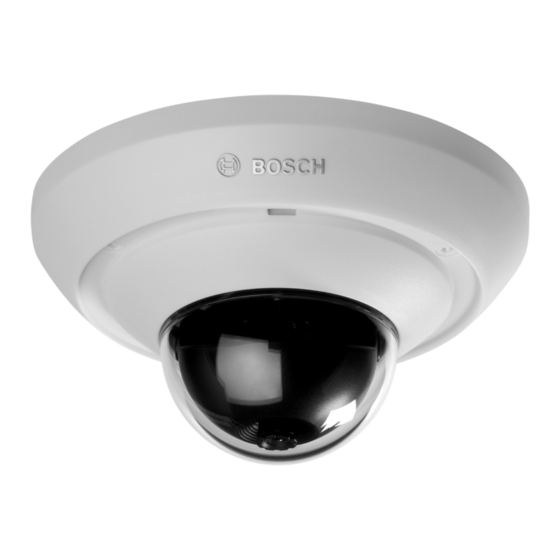

- Page 1 Caméra MicroDôme série 200 NDC-274-P, NDC-274-PT, NDC-284-PT, NCD-274-PM Guide d'installation...
-
Page 3: Table Des Matières
Mise en place de la caméra Réinitialisation de la caméra Fermeture du FlexiDome Connexion via un navigateur Web Réseau protégé Dépannage Résolution des problèmes Service client Maintenance Réparations 6.1.1 Transfert et mise au rebut Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... - Page 4 | Table des matières Caméra MicroDôme série 200 Caractéristiques techniques Caractéristiques techniques 7.1.1 Accessoires AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems...
-
Page 5: Sécurité
évitée, pourrait entraîner des blessures corporelles mineures ou modérées. ATTENTION ! Risque faible : indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner des dommages matériels ou endommager le périphérique. Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... -
Page 6: Consignes De Sécurité Importantes
10. Accessoires et modifications - Utilisez uniquement les accessoires et les dispositifs de fixation recommandés par le fabricant. Toute modification apportée au produit, non AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems... - Page 7 Caméra MicroDôme série 200 Sécurité | fr expressément approuvée par Bosch, est susceptible d'entraîner l'annulation de la garantie ou la révocation du droit d'utilisation du périphérique, le cas échéant. Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07...
-
Page 8: Conformité Fcc Et Ices
: ce dispositif ne doit pas provoquer d'interférences nuisibles, et ce dispositif doit supporter toutes les interférences reçues, dont les interférences susceptibles d'entraîner un fonctionnement imprévu. AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems... -
Page 9: Certification Ul
UL EXCLUT TOUTE RESPONSABILITÉ, GARANTIE OU CERTIFICATION, QUANT AUX PERFORMANCES OU À LA FIABILITÉ DES FONCTIONS DE CE PRODUIT LIÉES À LA SÉCURITÉ OU À LA SIGNALISATION. Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... -
Page 10: Avis Bosch
| Sécurité Caméra MicroDôme série 200 Avis Bosch Mise au rebut - Votre produit Bosch a été conçu et fabriqué à partir de matériaux et de composants recyclables et réutilisables de haute qualité. Ce symbole signifie que les appareils électriques et électroniques en fin de vie doivent être mis au rebut séparément du reste des ordures... -
Page 11: Propriété Intellectuelle
Digital Equipment Corporation not be used in advertising or publicity pertaining to distribution of the software without specific, written prior permission. This software is based in part on the work of the Independent JPEG Group. Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... -
Page 12: Introduction
Elle peut être utilisée comme système de vidéosurveillance autonome ne nécessitant aucun équipement supplémentaire ou s'intégrer aisément aux enregistreurs numériques série 700 de Bosch. Parmi ses nombreuses fonctionnalités, citons : – L'emplacement pour carte microSD/SDHC/SDXC prend en charge jusqu'à... -
Page 13: Déballage
Guide d'installation rapide – Tournevis Torx pour couvercle de caméra mini-dôme – Disque optique – Bosch Video Client – Documentation – Outils Si l'appareil a été endommagé lors du transport, replacez-le dans l'emballage d'origine et avertissez le transporteur ou le fournisseur. -
Page 14: Installation
Pour démonter l'appareil, procédez comme suit : À l'aide de la tête de tournevis spéciale fournie, desserrez les trois vis inviolables de la sphère sans les retirer. Retirez la sphère du socle. AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems... -
Page 15: Carte Mémoire
élevée est recommandée). Absorbeur d'humidité pour caméras robustes Figure 3.2 Absorbeur d'humidité pour versions PT et PM de la caméra. Retirez la languette protectrice de l'absorbeur d'humidité. Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... - Page 16 | Installation Caméra MicroDôme série 200 Collez le sachet à l'intérieur du couvercle du dôme comme indiqué. AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems...
-
Page 17: Connecteur Réseau (Et D'alimentation)
Utilisez un câble UTP blindé de catégorie e avec connecteurs RJ45 (connecteur M12 pour la version PM). – La caméra peut être alimentée via le câble Ethernet conforme à la norme d'alimentation par Ethernet (IEEE 802.3af). Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... -
Page 18: Branchement De L'alimentation
12/24 VDC de la caméra. Branchez le bloc d'alimentation sur une sortie d'alimentation secteur 230 Vac ou 120 Vac. Remarque : La caméra est livrée sans alimentation. AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems... -
Page 19: Montage
Fixez solidement la caméra et le socle sur la surface à l'aide des deux vis M3 fournies. ATTENTION ! Évitez de diriger la caméra/l'objectif vers la lumière directe du soleil car cela risque d'endommager les capteurs. Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... -
Page 20: Installation De La Caméra
à la prise mini jack 2,5 mm à l'aide d'un câble pour moniteur S1460 qui peut être commandé séparément. Cette prise jack pour moniteur fournit un signal vidéo composite (NTSC) destiné uniquement à l'installation. S1460 Monitor Cable AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems... -
Page 21: Mise En Place De La Caméra
Le module caméra ne doit pas pivoter de plus de 350°. Pour effectuer le réglage vertical (inclinaison), faites pivoter caméra. Le module caméra ne doit pas pivoter de plus de 55°. Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... -
Page 22: Réinitialisation De La Caméra
à ailettes avec les ouvertures situées à côté des embases filetées, puis insérez le dôme pour le mettre en place. Utilisez le tournevis spécial fourni pour serrer les trois vis inviolables. AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems... -
Page 23: Connexion Via Un Navigateur Web
La caméra est configurée sur le réseau qui utilise le navigateur. Remarque : La caméra peut également être configurée à l'aide des solutions Bosch Video Client ou Bosch Video Management System fournies. Réseau protégé Si un serveur RADIUS est utilisé pour le contrôle de l'accès au réseau (authentification 802.1x), c'est la caméra qui doit être... -
Page 24: Dépannage
Aucune connexion Configuration de Vérifiez tous les établie, aucune l'appareil. paramètres de transmission configuration. d'image. Installation défectueuse. Vérifiez les câbles, les prises, les contacts et les connexions. AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems... -
Page 25: Service Client
Si vous ne parvenez pas à résoudre un problème, veuillez contacter votre fournisseur ou votre intégrateur système, ou adressez-vous directement au service client de Bosch Security Systems. L'installateur est invité à noter toutes les informations pertinentes relatives à l'appareil afin d'en permettre l'identification à... -
Page 26: Maintenance
Les pièces ou appareils défectueux ou superflus doivent être mis au rebut de manière professionnelle ou déposés dans votre point de collecte local pour matériaux dangereux. AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems... -
Page 27: Caractéristiques Techniques
3,74 mm fixe, F2.0 (NDC-284-PT) Entrée audio Microphone intégré (NDC-274-P uniquement) Compression audio G.711, L16 (en direct et enregistrement) Sortie vidéo Prise jack 2,5 mm pour l'installation uniquement analogique (NTSC) (absente sur NDC-274-PM) Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... - Page 28 Hauteur : 56 mm Poids 255 g env. (NDC-274-P) Dimensions Diamètre : 110 mm Hauteur : 55 mm Poids 330 g env. Protection IP IP66 ( versions PT et PM uniquement) AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems...
-
Page 29: Accessoires
Humidité 10 à 80 % d'humidité relative (sans condensation) 7.1.1 Accessoires Renseignez-vous auprès de votre représentant local Bosch sur les derniers accessoires disponibles ou visitez les sites Web : www.boschsecurity.fr / www.boschsecurity.be Bosch Security Systems Guide d'installation AR18-10-B012 | v1.55 | 2012.07... - Page 30 | Caractéristiques techniques Caméra MicroDôme série 200 AR18-10-B012 | v1.55 | 2012.07 Guide d'installation Bosch Security Systems...
