Instructions de montage
N° 200.174

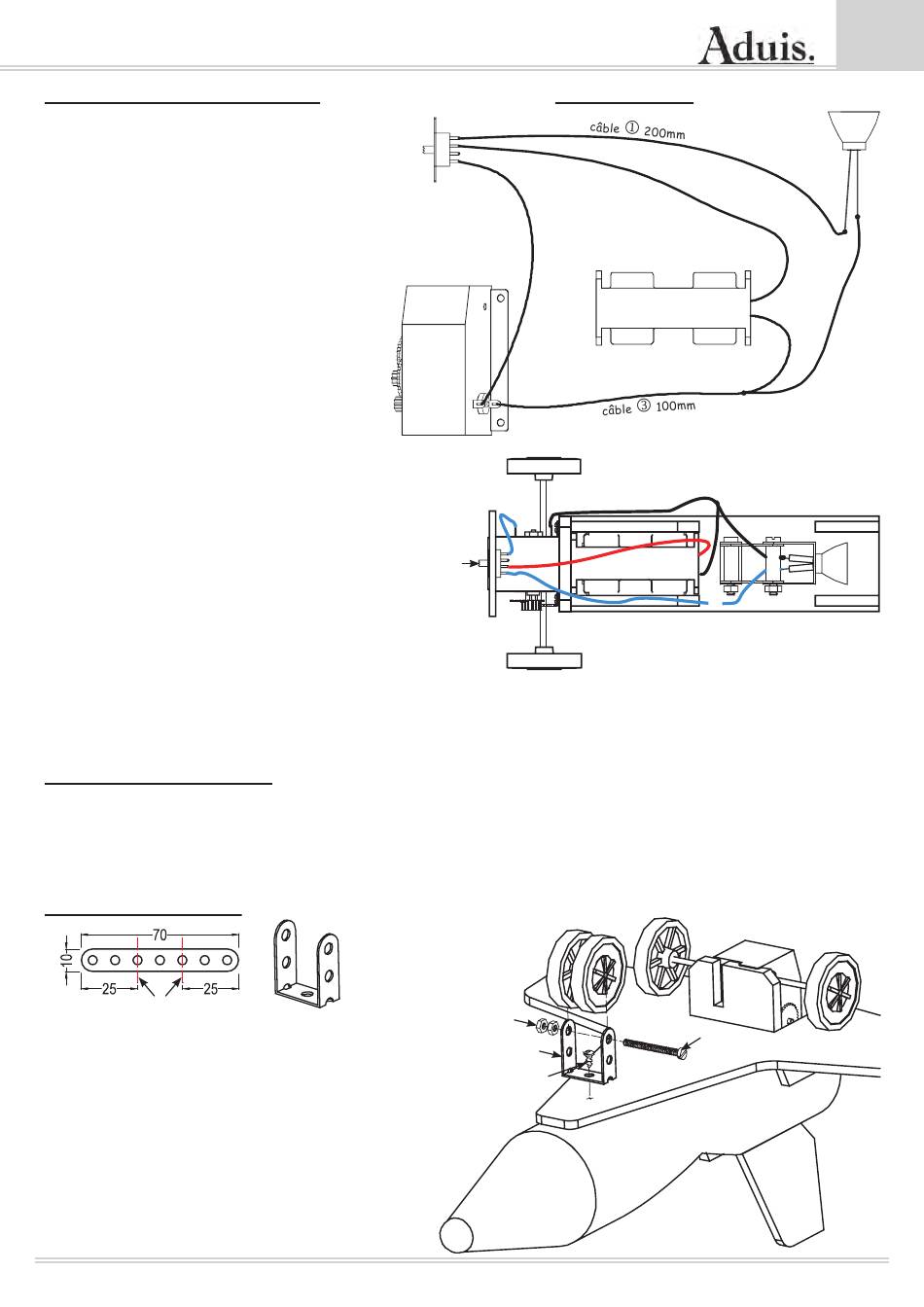

9. Les connexions électriques :
• Pose le support de piles (X)
entre les lattes (H).
• Soude le câble positif + Pluskabel (câble
rouge) du support de piles (X) aux 2 lan-
guettes centrales de l'interrupteur (V).
-> Raccourcir le câble en conséquence !
• Soude le câble
à une languette exter-
ne de l'interrupteur (V).
• Coupe les câbles
du câble joint.
• Connecte le câble
et à un pôle de l'électroréducteur (S).
• Soude le câble
à l'autre pôle de
l'électroréducteur (S).
• Connecte le câble négatif - du support
de piles (X) (câble noir) avec le câble
et le câble
.
-> Insère les piles et fais un test.
-> Dans le cas où l'électroréducteur marche à l'envers, inverse les connexions de câbles.
10. Décorer et Peindre :
Peins ta navette spatiale avec de belles couleurs acryliques et des motifs de ton choix.
-> Des peintures avec solvant peuvent causer des dommages à la pointe en styrodur (F)!!!
11. Les roues avant :
Ligne de pliure
• Avec le feutre, dessine la ligne de pliure sur
la pièce (P).
• Courbe la pièce (P) selon le schéma et visse
la sur la pièce (C).
• Monte les 2 roues selont le schéma et
contre-serre les 2 écrous M3 l'un contre
l'autre.
Instructions de montage
interrupteur
et
du reste
à l'interrupteur (V)
P
Plan électrique :
V
câble
50mm
électro-
réducteur
S
S
V
écrous
M3
P
2,9x6,5
F
c â b l e
rouge
+
X
support de piles
-
câble noir
X
S
K
M3x30
C
A
Led
T
-
+
câble
100mm
T
E
