Instructions de montage
N° 200.174

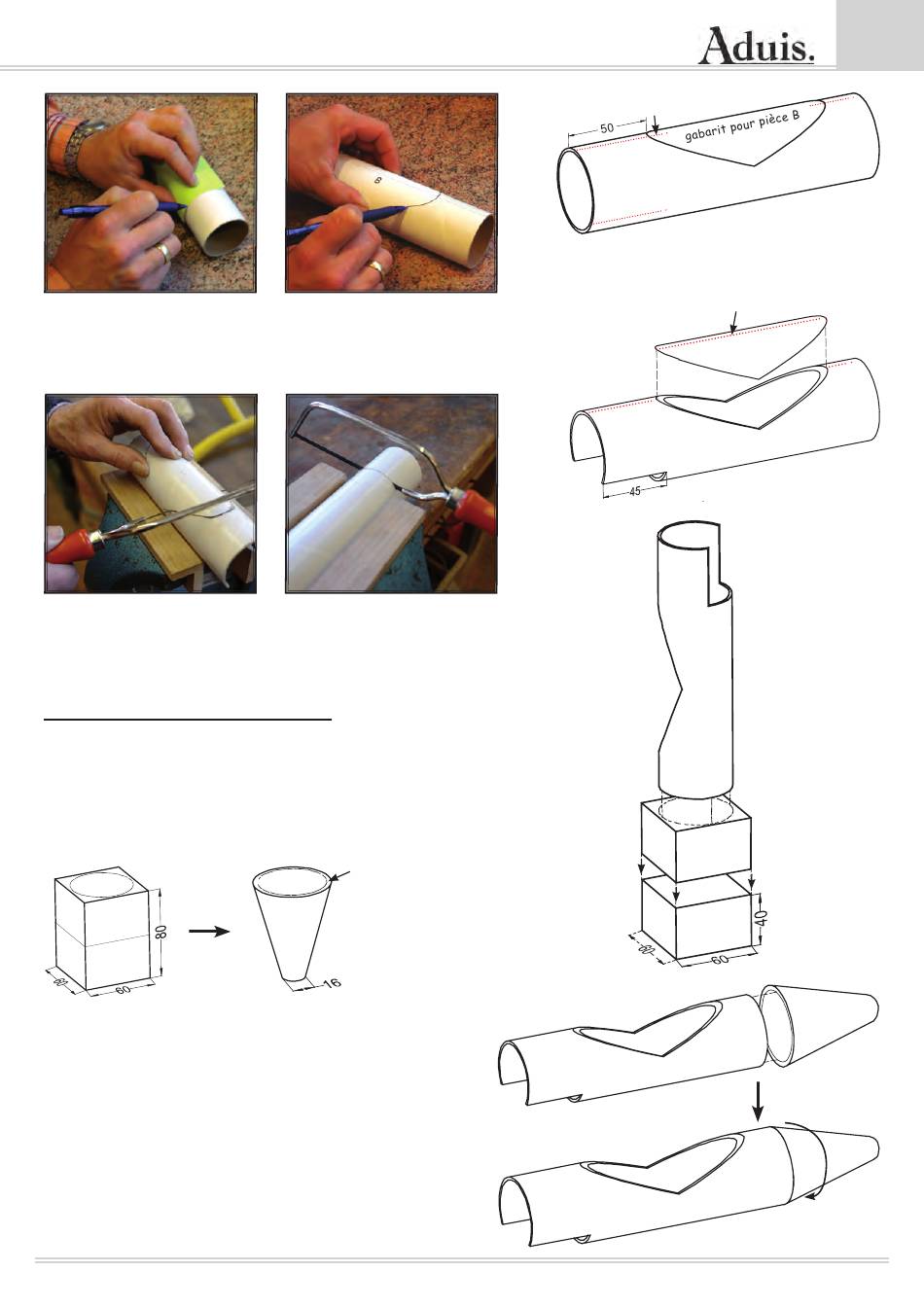

Avec la scie, découpe le clapet (B) selon le schéma.
Découpe également l'évidement pour le circuit-moteur.
• Ponce tous les bords avec le papier abrasif.
-> Garde bien le clapet (B) !
3. La pointe de la navette (F) :
Colle ensemble les 2 pièces styrodur.
-> Laisse bien sécher !
Dessine les contours du tube (A) au centre de la pièce (F).
F
Travaille la pointe (F) selon le schéma.
-> Découpe d'abord les grandes pièces (scie à
chantourner, scie à denture fi ne) !
-> Ponce la pointe avec le papier abrasif.
• Colle la pointe (F) sur le tube (A).
-> Laisse bien sécher !
• Ponce les bords de la pointe (F) avec la pièce (A).
-> Utilise du papier abrasif fi n !
Instructions de montage
laisser un bord
2 - 3 mm
F
ligne centrale
A
ligne centrale
A
A
F
F
A
A
B
coller ensemble
F
F
direction de ponçage !
-> ne pas poncer en
longueur
