Instructions de montage
N° 200.174

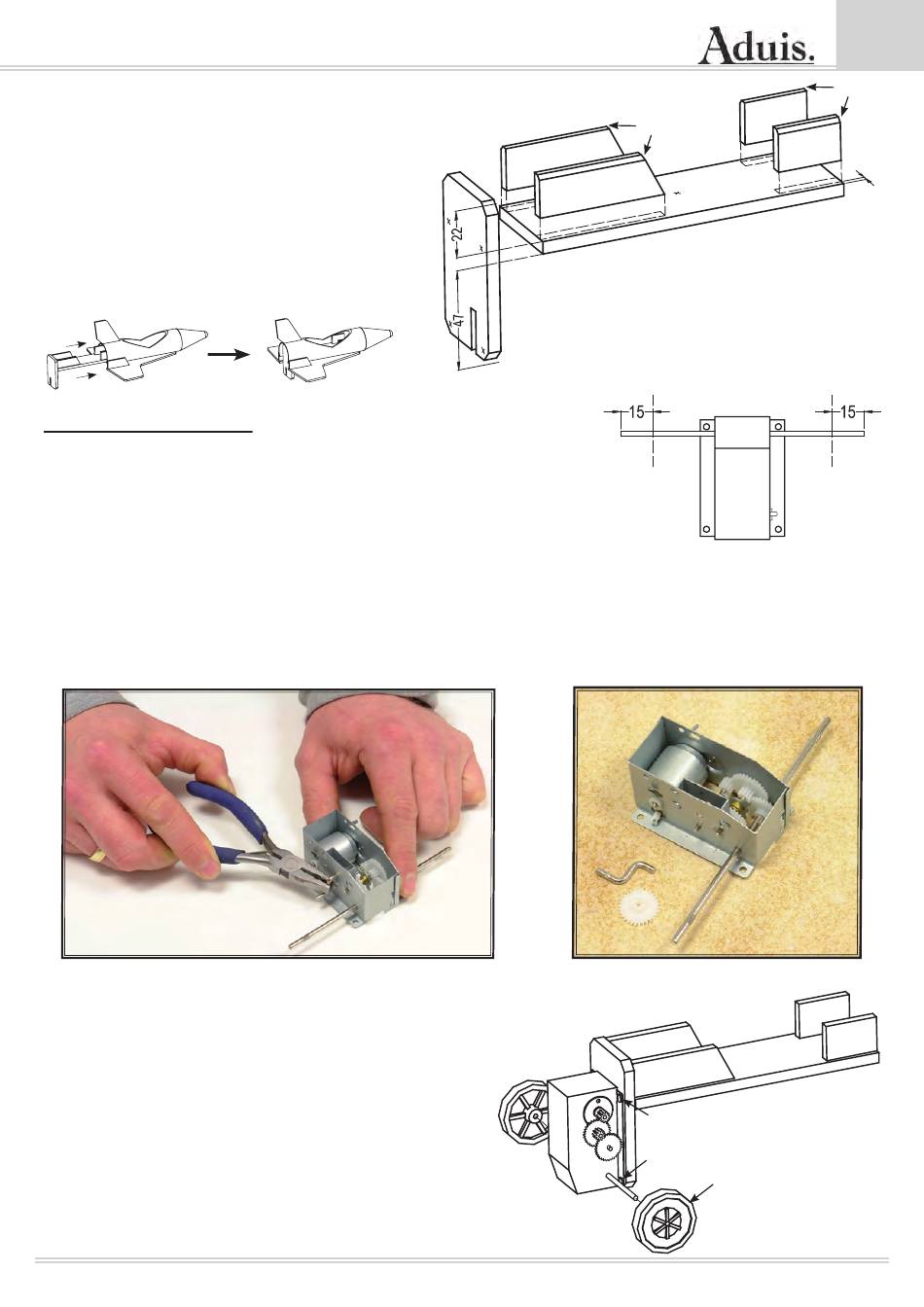

• Colle ensemble les pièces (G, K, H, J) selon
le schéma.
• Ponse les lattes (H,J) du haut en biais (bi-
seau) , safi n que l'ensemble moteur puisse
être insérer dans le tube (A).
6. L'électroréducteur :
• Raccorcis l'axe du moteur de 15 mm sur chaque côté.
• Pour cela, insère une extrémité de l'axe dans un étau et découpe avec
une scie à métaux. Ebavure les bords avec une lime.
• A l'aide d'une pince, retire la manivelle du boîtier et retire également la
roue devenue libre.
-> Dans ce projet, nous n'utilisons pas ces pièces qui
doivent être retirées pour une question de place.
• Fixe l'électroréducteur avec 4 vis 2,9x6,5mm sur la pièce
(K).
• Insère 2 roues PVC sur l'axe du moteur.
Instructions de montage
H
H
K
K
S
J
biseau
J
G
S
électroréducteur
H
G
H
2,9x6,5mm
2,9x6,5mm
roue PVC
biseau
3
J
J
