MODELE PAXLC - COMPTEUR PAX LITE
DESCRIPTION GENERALE
Le compteur PAX Lite, Modèle PAXLC, est un compteur totalisateur
versatile qui peut être adapté à une large gamme d'applications de comptages,
mesures, et positionnement
Les caractéristiques de l'unité sont une mise à l'échelle programmable, remise
à zéro en façade ou externe, inhibition, et fréquence de comptage jusqu'à 25
KHz, tout en offrant une solution économique pour tout besoin de totalisation.
Le PAXLC accepte une variété d'entrées digitales comprenant les contacts,
sorties NPN-OC et TTL, ainsi que la plupart des capteurs Red Lion. L'entrée
peut être mise à l'échelle pour afficher toutes unités de mesure désirées en
utilisant simplement le facteur de mise à l'échelle programmable. Le compteur
accepte les signaux bi-directionnels et uni-directionnels.
Le indicateur est programmable a partir des touches en façade et l'utilisation
des DIP switchs. La touche avec la flèche vers le bas fonctionnera aussi en tant
que remise à zéro de l'affichage en façade. Une fois la programmation réalisée,
les touches peuvent être désactivées par configuration d'un DIP switch.
Ce compteur a été conçu spécifiquement pour des environnements industriels
difficiles. Avec sa façade NEMA 4X/IP65 et les tests pour la norme CE, ce
compteur fourni une solution sûre à de nombreuses applications.

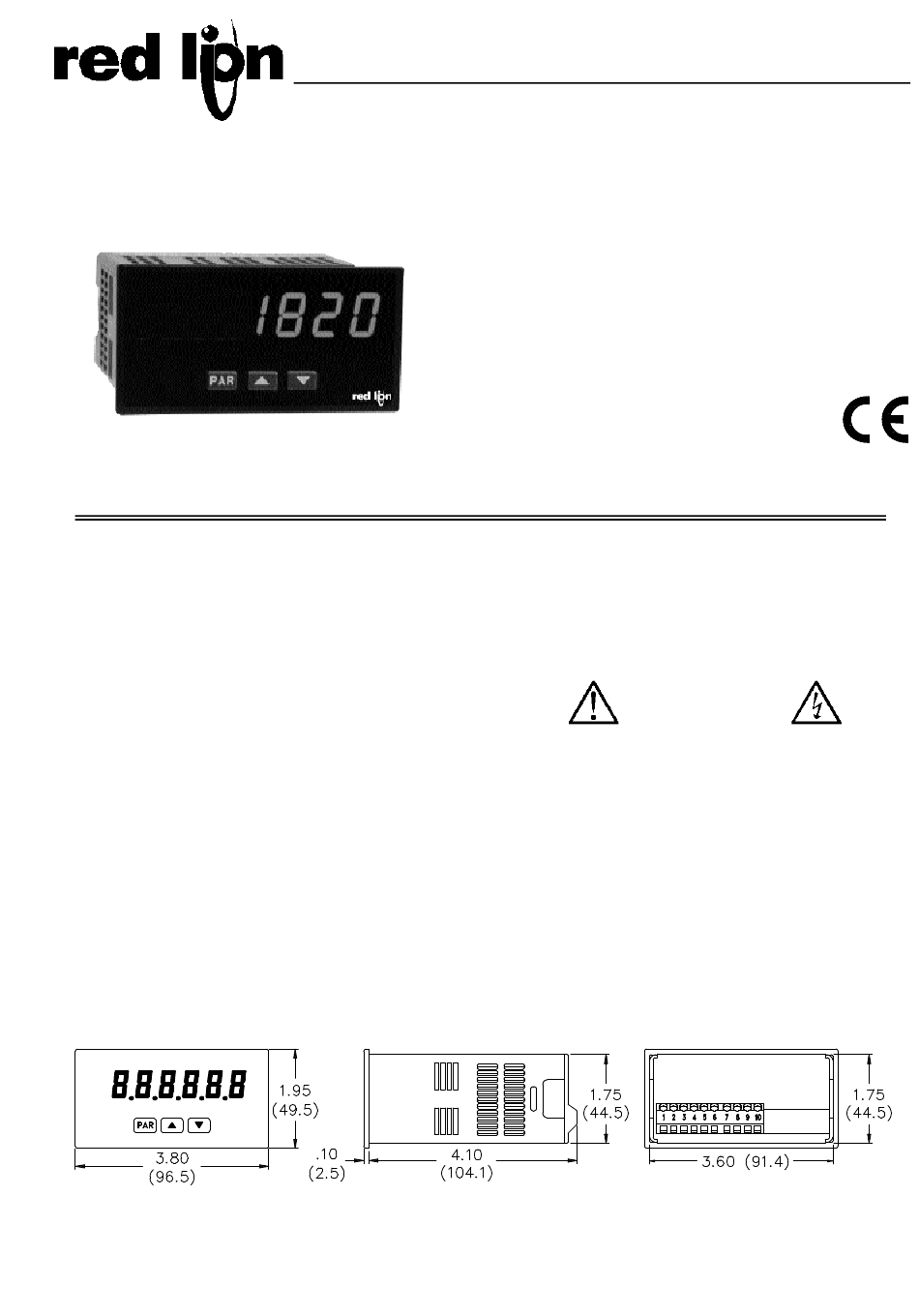

DIMENSIONS Pouces (mm)
VERSION DISPONIBLE EN 6 OU 8 DIGITS
l
6-DIGITS, 0.56" (14.2 mm) / 8-DIGITS, 0.4" (10.1 mm) AFFICHAGE
l
GRANDE LED
FREQUENCE DE COMPTAGE JUSQU'A 25 KHZ
l
COMPTAGE BI-DIRECTIONNEL
l
REMISE A ZERO EXTERNE POSSIBLE
l
INHIBITION COMPTEUR
l
MISE A L'ECHELLE PROGRAMMABLE
l
FACADE NEMA 4X/IP65
l
SYNTHÈSE SÉCURITÉ
Toutes les règles de sécurité, les codes et instructions locales qui figurent
dans le présent document ou sur l'équipement lui-même, doivent être observés
pour garantir la sécurité des personnes et éviter les dommages à l'instrument ou
à l'équipement qui lui est connecté. Si l'équipement n'est pas utilisé comme
spécifié par le fabricant, la protection qu'il fournit peut être insuffisante.
ATTENTION: Lisez les instructions
complètes avant installation et
opération de l'unité.
Notice: L'espace minimum requis (à l'arriere du panneau) pour le montage du clip est
2.1" (53.4) H x 5" (127) W.
1
Bulletin No. PAXLC-X
Drawing No. LP0563
Effective 3/03
ATTENTION: Risque de chocs
électriques.
