LCSP-EM
FEATURES
• Multi protocol peripheral keypad with
integrated proximity reader
• Reads EM4002/4100 compatible tags and
cards
• Entry Mode: Card only, PIN Code only,
Card or PIN, Card and PIN(Double
security)
• Read range: 2-7 cm
• Operates on 12V DC
• Indoor/outdoor use
• Compatible with WIEGAND 26, 30, 34,
40bit, Clock&Data or Codix
• 2 Free tension LEDs (Red & Green)
• Audible and visual feedback
• Current Consumption: 50mA
• Backlit keys
• Selectable PIN Code length
CARACTERÍSTICAS
ProduktdetCaracterísticas ails Eigenschappen
Caractéristiques
• Clavier périphérique multi protocole avec
lecteur de proximité intégré
• Lit les badges et les cartes compatibles
EM4002/4100
• Mode d'entrée : carte uniquement,
code PIN uniquement, carte ou PIN,
carte et PIN (double sécurité)
• Distance de lecture des badges et
carte: 2-7 cm
• Fonctionne sur du 12 V CC
• Utilisation intérieure / extérieure
• Compatible WIEGAND 26, 30, 34, 40
bits, Clock&Data ou Codix
• 2 LEDs sans tension (rouge et vert)
• Feedback sonore et visuel
• Consommation de courant: 50 mA
EN

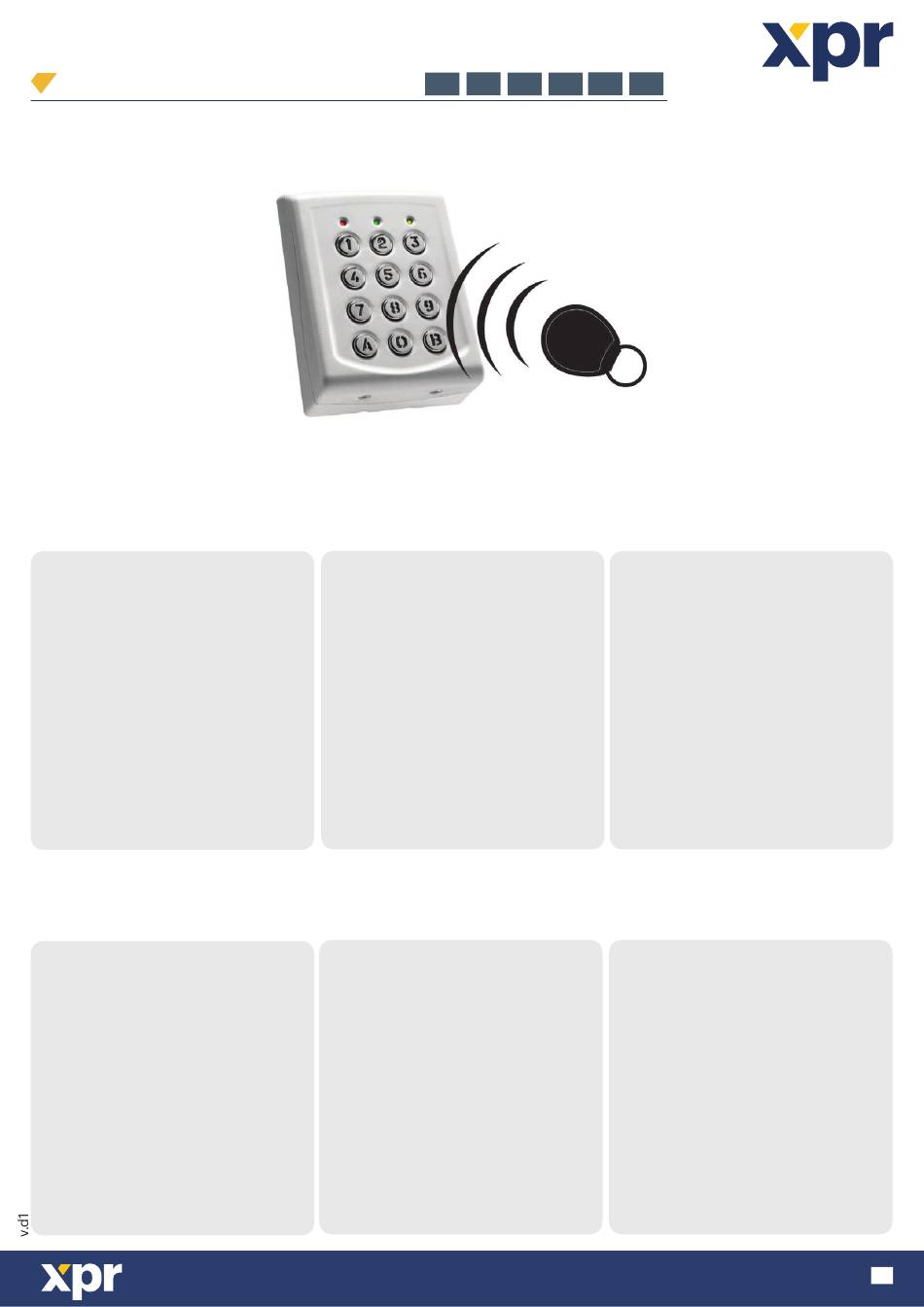

Multiprotocol Keypad with integrated mifare reader
CARACTÉRISTIQUES
• Clavier périphérique multi protocole avec
lecteur de proximité intégré
• Lit les badges et les cartes compatibles
EM4002/4100
• Mode d'entrée : carte uniquement,
code PIN uniquement, carte ou PIN,
carte et PIN (double sécurité)
• Distance de lecture des badges et
carte: 2-7 cm
• Fonctionne sur du 12 V CC
• Utilisation intérieure / extérieure
• Compatible WIEGAND 26, 30, 34, 40
bits, Clock&Data ou Codix
• 2 LEDs sans tension (rouge et vert)
• Feedback sonore et visuel
• Consommation de courant: 50 mA
• Touches rétroéclairées
• Longueur de code PIN sélectionnable
EIGENSCHAFTEN
• Multiprotokoll-Peripherietastatur mit
integriertem RFID-Leser
• Liest EM4002/4100-kompatible Tags und
Karten
• Zutrittsmodus: Nur Karte, nur PIN-Code,
Karte oder PIN, Karte und PIN
(doppelte Sicherheit)
• Leseabstand: 2-7 cm
• Betrieb mit 12 V DC
• Verwendung im Innen- und Außenbereich
• Kompatibel mit Wiegand 26, 30, 34, 40bit,
Clock&Data oder Codix
• 2 potentialfreie LEDs (rot & grün)
• Akustisches und optisches
Bestätigungssignal
• Stromaufnahme: 50 mA
• Tastatur mit Hintergrundbeleuchtung
• PIN-Code-Länge frei wählbar
www.xprgroup.com
FR
IT
DE
NL
ES
CARATTERISTICHE
• Tastiera periferica multi protocollo con
lettore di prossimità integrato
• Legge tag e tessere compatibili
EM4002/4100
• Modalità immissione Solo tessera,
solo codice PIN, tessera o PIN,
tessera e PIN (Doppia sicurezza)
• Portata di lettura: 2-7 cm
• Opera a 12 V CC
• Uso in interni/esterni
• Compatibile con WIEGAND 26, 30, 34,
40 bit, Clock&Data o Codix
• 2 LED potenziale libero (Rosso e verde)
• Feedback audio e video
• Consumo di corrente: 50 mA
• Tasti retroilluminati
• Lunghezza del codice PIN selezionabile
KENMERKEN
• Randapparatuurtoetsenpaneel met
geïntegreerde naderingslezer en
ondersteuning voor meerdere protocollen
• Leest EM4002/4100-compatibele tags en
kaarten
• Toegangsmodus: Alleen kaart,
Alleen pincode, Kaart of pincode,
Kaart en pincode (dubbele beveiliging)
• Leesbereik: 2-7 cm
• Werkt op 12 VDC
• Voor binnen- en buitengebruik
• Compatibel met WIEGAND 26, 30, 34
en 40 bits, Clock&Data of Codix
• Twee vrije spannings-LED's (rood & groen)
• Akoestische en visuele feedback
• Stroomverbruik: 50 mA
• Verlichte toetsen
• Selecteerbare lengte van de pincode
1
