Allgemeine Eigenschaften - LEGRAND IME CONTO D2 Mode D'emploi

63A Einphasen-Energiezähler,
mit MID Direktanschluss
MECHANIK
6.2
Schraubklemmen:
- Klemmentiefe: 12mm
- Abisolierlängen des Kabels: 11mm
Schraubenkopf:
- Spannungsanschlussklemmen, neutral: Schlitzschrauben und
Pozidriv Nr. 2
- Klemmleisten oben am Zähler (Eingang
Bus): Schlitzschrauben
Empfohlenes Anzugsmoment:
- Spannungsanschlussklemmen, neutral : von 1,6 Nm bis 2 Nm
- Klemmleisten oben am Zähler (Eingang
Bus): 0,2 N/m
Klemmenschutz:
- Die Leistungsklemmen sind mit verschiebbaren und
verschließbaren Klemmenabdeckungen geschützt, die im Gerät
integriert sind.
Produktinformationen: IDP000193DE_06
,
Impulsausgang und
,
Impulsausgang und
Geändert am: 13/04/2021
Codes: CE2DF30PMID – CE2DF3DTMID – CE2DF3MTMID
Modell: CONTO D2

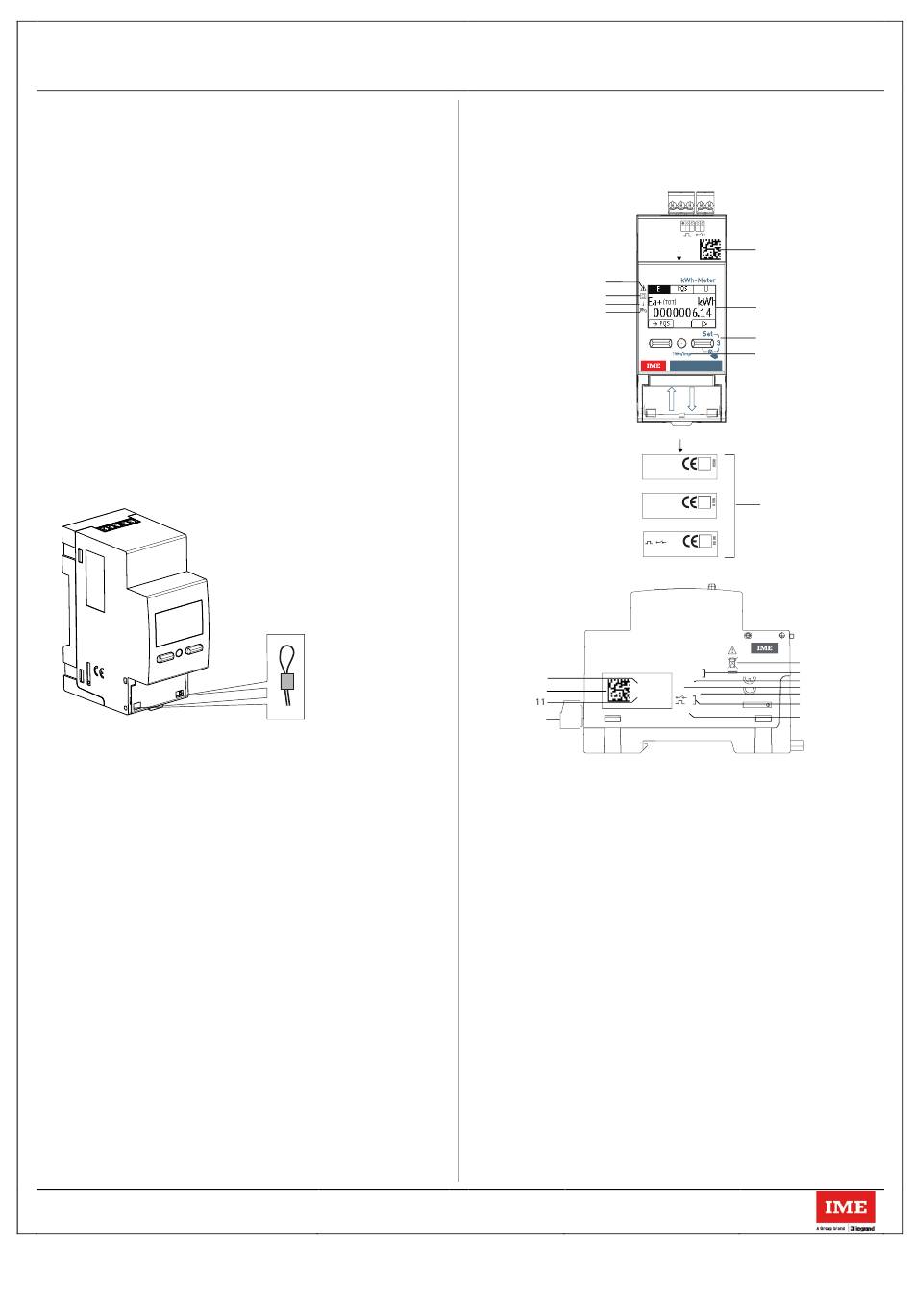

7. ALLGEMEINE EIGENSCHAFTEN

Kennzeichnungsdaten:
Unlöschbare Markierung
4
5
6
7
CE2DF3DTMID
T1 / T2 - RS485
-25°C...70°C
46 2021
CE2DF3MTMID
T1 / T2 - MBUS
-25°C...70°C
46 2021
CE2DF30PMID
-25°C...70°C
46 2021
BTICINO SpA
Viale Borri 231
21100 Varese ITALY
imeitaly.com
9
10 CE2DF30PMID
2654280001
21W42
12
1. Metrologie LED
2. Tastatur bestehend aus 2 Tasten mit Doppelfunktion
(Display/Konfiguration)
3. Graphisches Display
4. Bitte lesen das Handbuch bevor den Einbau
5. Doppelisolierung
6. Anschluss von Einphasen-Linie
7. Verdrehsicherung (Anti-Verringerung)
8. Etiketten MID
9. Produktscode
10. Datamatrix für die Verfolgbarkeit des Produkts
11. Woche und Herstellungsjahr
12. Ausgang-Anschlussklemmen
13. Symbol für Elektronikschrott
14. Spannung/Strom
15. Frequenz
16. Genauigkeitsklasse
17. Betriebstemperatur
18. Ausgänge
19. MID-Norm
Erstausgabe: 18/03/2019
(Fortsetzung)
+
10
X
kWh-Meter
3
2
"
3
1
1Wh/imp
CONTO D2
N
X
M21
cl.B
SGS0437
3507200003
M21 8
cl.B
SGS0437
3507200003
M21
+
cl.B
SGS0437
3507200003
Made in Italy 13
14
230V
15
0,5-10A(63)A
50-60Hz
16
cl.B
17
-25°C...70°C
+
18
EN 50470-3/1
19
3 | 7
