- Page 1 INSTRUCTIONS DE MONTAGE MOTORISATION DE PORTAIL POUR MAISON INDIVIDUELLE 104320 pour portail à 2 battants (EN FER, BOIS, ALU OU PVC) MAX 110 KG MAX 1.75M MINI 1M par battant ouverture vers l’intérieur de la propriété angle d’ouverture maxi = 120°...
-
Page 2: Table Des Matières
PAGE 19 ÉTAPE 7 : MISE EN FONCTIONNEMENT (AUTOAPPRENTISSAGE) PAGE 21 ÉTAPE 8 : PROGRAMMATION DE LA TÉLÉCOMMANDE PAGE EXPLICATIONS SUR LE FONCTIONNEMENT PAGE 24 ACCESSOIRES PAGE 27 CARACTÉRISTIQUES PAGE 29 ASSISTANCE TECHNIQUE PAGE 30 LA DOMOTIQUE PAR AVIDSEN PAGE 31... -
Page 3: Contenu Du Kit

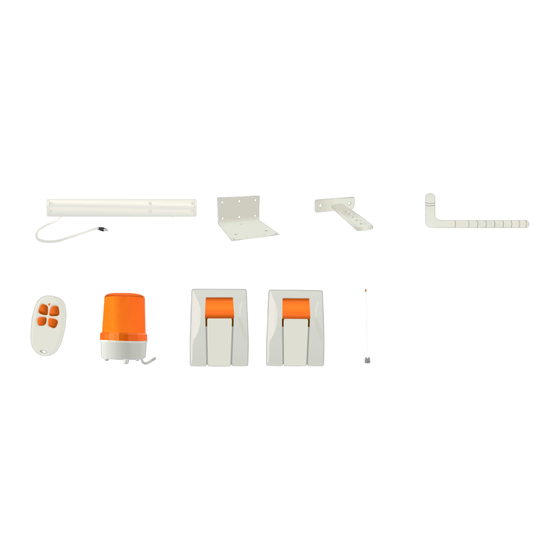

CONTENU DU KIT Bras de motorisation Supports pour les coffrets électroniques Pattes de fixation portail Pattes de fixation pilier Panneaux solaires Télécommande 9 10 Feu clignotant Coffret électronique Master Coffret électronique Slave Antennes Vis papillon Passe-fils Vis de fixation des passe-fils Vis de fixation des coffrets électroniques MATÉRIEL NÉCESSAIRE OUTILS... -
Page 4: Réglementation
Notre automatisme ainsi que sa notice ont été conçus de façon à supprimer toutes les situations dangereuses. La société Avidsen ne pourra être tenue responsable en cas de dommage si l’installation n’a pas été faite comme indiquée dans cette notice. -
Page 5: Vue D'ensemble
VUE D’ENSEMBLE VUE DE L’INTÉRIEUR Butée centrale extérieure obligatoire Butée latérale Butée latérale intérieure obligatoire intérieure obligatoire Coffret électronique Master Coffret électronique Slave O u v e r t u r e d u c a p o t e n p l a s t i q u e Le soulever à... -
Page 6: Conseils Avant Pose
CONSEILS AVANT LA POSE Cette motorisation de portail est autobloquante. Votre portail à 2 battants doit impérativement être équipé d’une butée centrale et de butées latérales (non fournies). Les butées (centrales et latérales) doivent arrêter le portail sans le verrouiller. Autrement dit, il faut supprimer toute serrure mécanique (ou gâche) et tout sabot basculant ou arrêtoir. - Page 7 Distance maximale entre le gond et la face intérieure du pilier Si votre distance est supérieure à 230mm, il est possible d’entailler VUE DE L’INTÉRIEUR le pilier de façon à avoir une distance inférieure ou égale à 230 mm. Attention à...
-
Page 8: Installation (En 1 Heure)
INSTALLATION ETAPE 1 : INSTALLATION DE LA PATTE DE FIXATION PILIER VUE FINALE DE L’ÉTAPE 1 20mm Tracer une ligne horizontale au milieu de la partie rigide du portail où sera fixé le bras de motorisation. Reporter le trait sur le pilier. Tracer un trait horizontal 20mm en dessous du trait préalablement tracé. -
Page 9: Fin De L'étape
105mm Percer ensuite un trou de diamètre 20 mm à l’endroit préalablement marqué, de sorte que la patte de fixation pilier sorte de 45 mm par rapport au pilier. Si besoin, on peut découper la patte avec une scie à métaux. -
Page 10: Étape 2 : Fixation Des Coffrets Électroniques
ETAPE 2 : FIXATION DES COFFRETS ÉLECTRONIQUES SUR LES PILIERS VUE FINALE DE L’ÉTAPE 2 200 mm Tracer une ligne horizontale 200 mm au dessus de la patte de fixation pilier Butée centrale extérieure obligatoire Butée latérale Butée latérale intérieure obligatoire intérieure obligatoire 40 mm mini... - Page 11 Marquer l’emplacement des 4 trous de fixation. Percer ces 4 trous à l’aide d’un foret de diamètre 8 mm. Mettre les chevilles de diamètre 8 mm dans les trous. Placer et fixer la patte de support à l’aide des vis et des rondelles de diamètre 8 mm. Visser les antennes sur les coffrets électroniques.
-
Page 12: Étape 3 : Installation Des Panneaux Solaires
ETAPE 3 : INSTALLATION DES PANNEAUX SOLAIRES VUE FINALE DE L’ÉTAPE 3 VUE DE DESSOUS DU COFFRET ÉLECTRONIQUE Dévisser les 4 vis à l’arrière des panneaux Fixer un passe-fils à l’aide d’une vis Connecter le panneau solaire au coffret solaires pour retirer la plaque arrière et ainsi Positionner le câble des panneaux solaires électronique. - Page 13 Placer le panneau solaire à l’endroit souhaité tout positionnant son câble le plus Percer un trou de diamètre 8 mm. discrètement possible. Marquer l’emplacement du trou pour la fixation. Mettre le surplus de câble derrière Mettre cheville le panneau solaire puis remonter la diamètre 8 mm dans le trou plaque arrière à...
-
Page 14: Etape 4 : Fixation Du Feu Clignotant
ETAPE 4 : FIXATION DU FEU CLIGNOTANT VUE FINALE DE L’ÉTAPE 4 Le feu clignotant doit se trouver sur le pilier de gauche comme le coffret électronique Master. VUE DE DESSOUS DU COFFRET ÉLECTRONIQUE Connecter le feu au coffret électronique Master et placer le câble dans Fixer un passe-fils à... - Page 15 VUE DE DESSUS Ouvrir le feu clignotant : Présenter le feu en haut du pilier de gauche. Mettre une cheville de • Dévisser la partie supérieure. diamètre 6 mm dans le Marquer sur le pilier l’emplacement du trou. • Retirer les 3 vis pour accéder à l’intérieur trou.
- Page 16 ETAPE 5 : FIXATION DES BRAS DE MOTORISATION SUR LE PORTAIL VUE FINALE DE L’ÉTAPE 5 Avant de commencer, vérifier que le scellement chimique soit bien sec (se reporter à la notice du fabricant pour connaître le temps de séchage). Commencer par le battant 2 (celui qui s’ouvre en deuxième) Sens de déplacement de la Connexion avec la pile...
- Page 17 Assembler la patte de fixation portail et le bras de motorisation à l’aide d’une vis papillon Attention : 3 cas sont possibles suivant la position du gond sur le portail. Cas n°1 Cas n°2 Cas n°3 Fixer la tige dans le 1er trou de la Fixer la tige dans le 2ème trou de la Fixer la tige dans le 3ème trou de la patte...
- Page 18 Fixer la patte de fixation pilier à l’aide de 2 vis, rondelles et écrous de diamètre 8 mm. Percer 2 trous de diamètre 8 mm à l’emplacement des marques. CÔTÉ CÔTÉ INTÉRIEUR EXTÉRIEUR rondelle ø8 ø8 Connecter ensuite les bras de écrou motorisation aux coffrets ø8...
- Page 19 VÉRIFICATION Vérifier que le battant 2 (celui qui s’ouvre en deuxième) ne repose pas sur le battant 1 (celui qui s’ouvre en premier). Cas où le battant de gauche s’ouvre en premier CÔTÉ EXTÉRIEUR CÔTÉ EXTÉRIEUR butée centrale butée centrale battant 2 battant 1 battant 1...
-
Page 20: Étape 6 : Réglages
ETAPE 6 : RÉGLAGES S e n s i b i l i t é à l ’ o b s t a c l e Ce réglage se fait sur les 2 coffrets électroniques. Sur le coffret électronique Master (pilier de gauche) mettre les Sur le coffret électronique Slave (pilier de droite) mettre les interrupteurs «réglage du seuil»... - Page 21 C h o i x d u b a t t a n t q u i s ’ o u v r e e n p r e m i e r Ce réglage se fait sur le coffret électronique Master (pilier de gauche). Sur G : le battant de gauche s’ouvre en premier Sur D :...
-
Page 22: Étape 7 : Mise En Fonctionnement (Autoapprentissage)
ETAPE 7 : MISE EN FONCTIONNEMENT (AUTOAPPRENTISSAGE) Avant de commencer, s’assurer qu’il n’y ait personne ni aucun obstacle présent dans le champ de mouvement du portail. Pour une utilisation avec photocellules, il est préférable de les installer et de les connecter (voir notice photocellules) avant de commencer l’étape 7 de cette notice. Coffret électronique Master Coffret électronique Slave Coffret électronique Master... - Page 23 Déroulement de l’Autoapprentissage - Le feu clignotant commence à clignoter. - Le battant 2 (celui qui s’ouvre en deuxième) se referme jusqu’à la butée centrale. - Le battant 1 (celui qui s’ouvre en premier) se referme jusqu’à la butée centrale. - Le battant 1 s’ouvre jusqu'à...
-
Page 24: Étape 8 : Programmation De La Télécommande
ETAPE 8 : PROGRAMMATION DE LA TÉLÉCOMMANDE Apprentissage de 10 télécommandes maximum. Utiliser une télécommande non programmée. Appuyer sur l’un des boutons de la télécommande, puis relâcher le Dans les 4 secondes qui suivent, appuyer sur le bouton RX du coffret bouton. -
Page 25: Explications Sur Le Fonctionnement
EXPLICATIONS SUR LE FONCTIONNEMENT P o u r o u v r i r, a r r ê t e r o u f e r m e r l e p o r t a i l . DÈS QUE LE FEU CLIGNOTANT S’ALLUME, RELÂCHER LE BOUTON. - Page 26 E f f a c e r t o u t e s l e s t é l é c o m m a n d e s p ro g r a m m é e s . Appuyer sur l’un des deux boutons du bas d’une télécommande programmée.
- Page 27 A u t o n o m i e L’autonomie du système est permanente même avec un faible taux d’ensoleillement. Le nombre de cycles journaliers maximum dépend de la quantité de lumière captée par les panneaux solaires. 10 cycles/ jours + de 10 cycles/jours En cas de défaillance du système dans la gestion de son autonomie, l’un ou les deux voyants rouge «Low bat»...
-
Page 28: Accessoires
ACCESSOIRES Télécommande supplémentaire Interrupteur à clef réf : 104352 réf : 104350 Connexion : Utilisation : L’interrupteur à clef se branche Brancher connecteur Pour ouvrir, arrêter ou fermer le sur le coffret électronique l’interrupteur à clef et positionner portail, tourner la clef vers la Master. - Page 29 Clavier à codes réf : 104356 Pour la programmation des codes, se référer à la notice du clavier à code. Le code du canal 1 permet de commander l’ouverture, la fermeture et l’arrêt du portail. Le code du canal 2 permet de commander l’ouverture, la fermeture et l’arrêt du passage piéton (battant qui s’ouvre en premier).
-
Page 30: Caractéristiques
P ro d u i t Produit PSF 110 C a r a c t é r i s t i q u e s r a d i o Référence 104320 Type moteur Emetteur/Récepteur radio Puissance moteur 100 W Fréquence radio... -
Page 31: Assistance Et Conseils
DU LUNDI AU VENDREDI DE 9H À 12H ET DE 14H À 19H. LE SAMEDI DE 9H30 À 12H30 ET DE 14H À 18H. Munissez vous des informations suivantes avant tout appel : -Modèle de l’automatisme : PSF 110 Référence 104320 -Caractéristiques de votre portail : .Dimensions des vantaux : ...... -
Page 32: La Domotique Par Avidsen
LA DOMOTIQUE PAR AVIDSEN... -
Page 33: A L'intérieur De La Maison, Vous Pouvez
A L’INTÉRIEUR DE LA MAISON, VOUS POUVEZ : commander l’ouverture / fermeture de votre portail à partir : PVSF •Portier Vidéo sans fil : il existe plusieurs références Avidsen PASF •Portier Audio sans fil : il existe plusieurs références Avidsen VOTRE TÉLÉCOMMANDE VOUS PERMET AUSSI DE :...
