Remarque :
Si le système se trouve près d'une ligne HTB 220kV, il se peut que les
distances de détection soient trop importantes. De ce fait l'utilisation de
la machine peut être perturbée à cause de la coupure du mouvement et
du bruit généré par l'alarme sonore. Dans ce cas, l'utilisateur peut
actionner le bouton de mise en report.

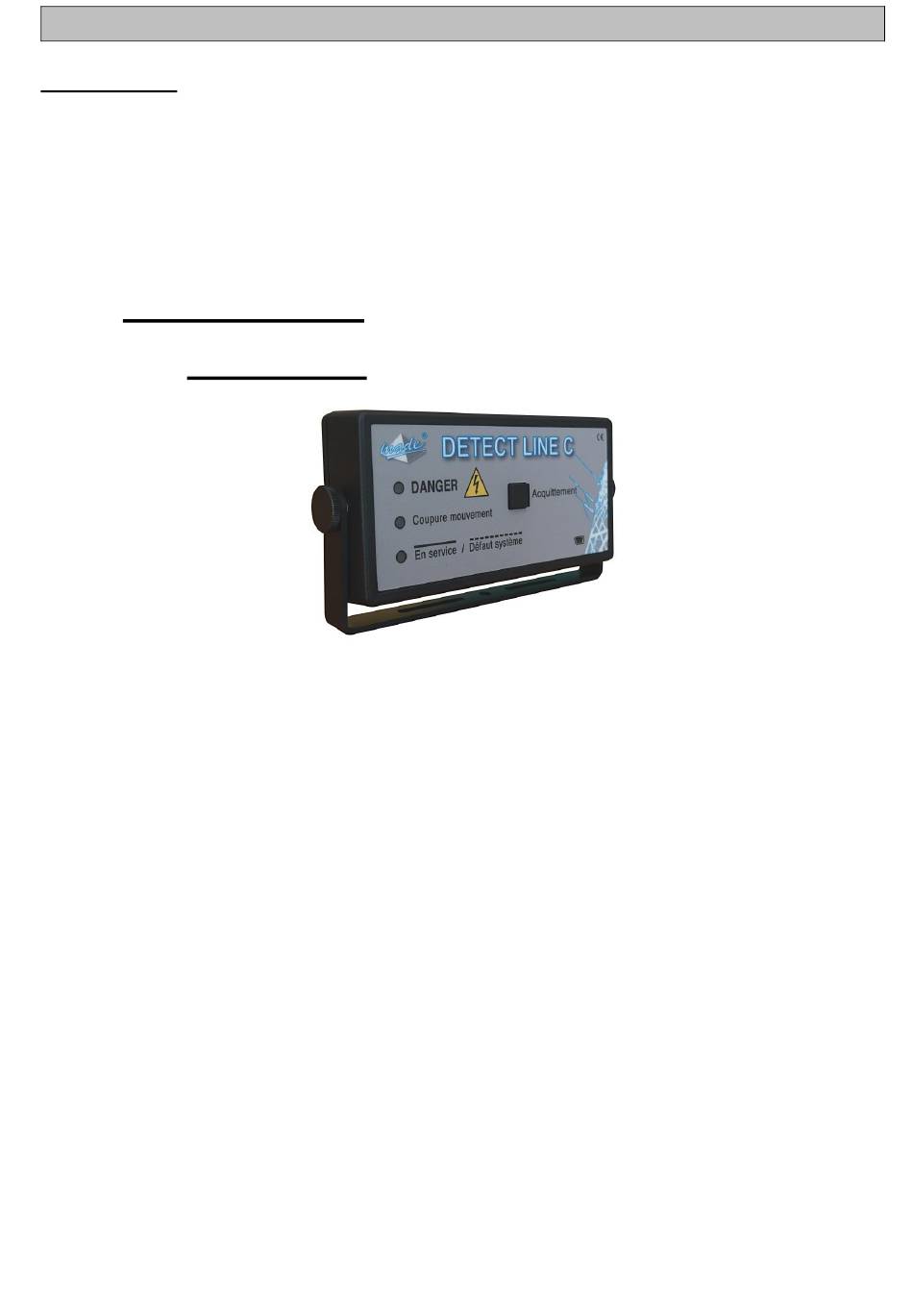

4.2.L'unité centrale

4.2.1.Description

3 voyants lumineux et un bouton poussoir composent l'interface

utilisateur.
L'entrée USB sert au paramétrage ou à la lecture du journal de bord.

Le voyant « Coupure mouvement » correspond à l'état du relais de

sortie P7.
Ce relais pilote généralement la commande de blocage du
mouvement par ouverture du circuit électrique.
Sur Contact RC (P7-1.2) :
a- voyant allumé = contact RC ouvert
b- voyant éteint = contact RC fermé
Le voyant « En service » correspond à l'état du système :

o Voyant clignote lentement, le système est en attente
d'activation d'alarme. (attente information prise de force par
exemple)
o Voyant allumé fixe, le système est en service (alarme active si
présence de tension).
o Voyant clignote 2 flash bref, le système est en défaut
FONCTIONNEMENT
