Assa Abloy portafeu NM 059 Notice De Montage

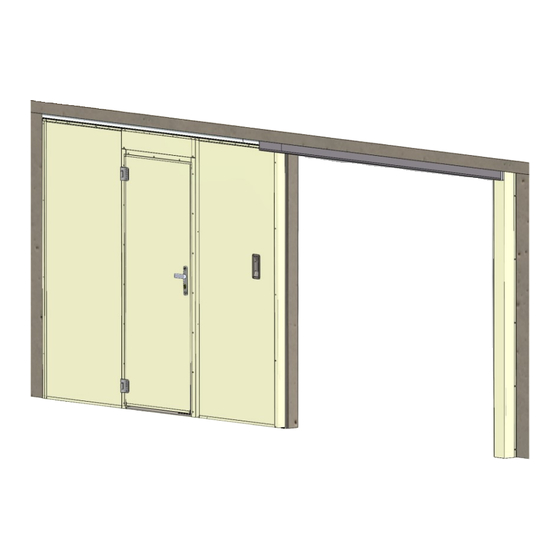

Portes coulissantes sous dalle
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Type de porte
Gamme EIFEU+
P1C00 SD / P2C00 SD
P1C60 SD / P2C60 SD
P1C120 SD / P2C120 SD
Gamme EIFEU+
P1C00 SD / P2C00 SD
P1C60 SD / P2C60 SD
P1C120 SD / P2C120 SD
Gamme EIFEU+
P1C0 SD / P2C0 SD
P1C06 SD / P2C06 SD
P1C12 SD / P2C12 SD
(*) Pour les portes hors cadre NF, cette notice de montage peut faire l'objet de plans complémentaires spécifiques
NM059
NOTICE DE MONTAGE
PORTES COULISSANTES SOUS DALLE
Gamme EIFEU+ PC SD (montage sous dalle)
ASSA ABLOY France
Site de Romilly sur Andelle - PORTAFEU -
24, rue des Hautes Rives
BP 8206 Romilly-sur-Andelle
27108 Val de Reuil Cedex
+33 (0)2.32.68.37.37
+33 (0)2.32.49.47.44
Organisme certificateur
AFNOR Certification
11 rue Francis de Pressensé
93 571 La Plaine Saint-Denis Cedex
+33 (0)1.41.62.80.00
+33 (0)1.49.17.90.00
@
http://www.afnor.org
http://www.marque-nf.com
certification@afnor.org
EFECTIS France
Espace Technologique
Bâtiment Apollo
Route de l'Orme des Merisiers
F-91 190 Saint-Aubin
+33 (0)1.60.13.83.80
@
http://efectis.com
Sans certification
NM 059
Indice 1 du 07-06-21
Code article 005794
(*)
Page 1/10

Publicité

Table des Matières
loading

Manuels Connexes pour Assa Abloy portafeu NM 059

Sommaire des Matières pour Assa Abloy portafeu NM 059

  • Page 1 Indice 1 du 07-06-21 PORTES COULISSANTES SOUS DALLE Gamme EIFEU+ PC SD (montage sous dalle) Code article 005794 ASSA ABLOY France Site de Romilly sur Andelle - PORTAFEU - 24, rue des Hautes Rives BP 8206 Romilly-sur-Andelle 27108 Val de Reuil Cedex ...

  • Page 2: Système De Guidage

    NOMENCLATURE Rail isolé Chariot Manchon de liaison Suspente Isolant de rail (plâtre ép. 15 mm) Option Système de montage Capot Vis chariot CHC M14 guidage Rail non isolé Cheville de fixation Kit visserie linteau 1 chariot par module, 2 si 1 seul module. Etanchéité...

  • Page 3: Montage Du Rail

    MONTAGE DU RAIL Tracer la position (A) de l’extrémité avant du/des rail(s) comme suit : PORTE PC00 SD  1 vantail => La valeur d’un recouvrement « R » (voir tableau) PC60 SD  2 vantaux => L’axe de rencontre des vantaux PC120 SD Tracé...

  • Page 4: Configuration Sur Linteau (Option)

    CONFIGURATION SUR LINTEAU (option) Préparer le rail au sol comme suit :  Positionner les bandes de plâtre larg. 73 mm côté mur,  Boulonner les suspentes au rail suivant les oblongs parallèles au mur,  Positionner le manchon de liaison sans le contraindre.

  • Page 5: Montage Des Etancheites Sur Le Mur

    MONTAGE DES ETANCHEITES SUR LE MUR Fixer les étanchéités de niveau Fixer la lyre de réception sur l’étanchéité murale Fixer le guide au mur sur la dernière fixation du/ des montant(s) AR (voir NOTA page 2) MONTAGE DE LA BUTEE DE RECEPTION (uniquement 1 vantail) Fixer la butée de réception suivant l’avant de la baie libre.

  • Page 6: Preparation Des Modules Au Sol

    PREPARATION DES MODULES AU SOL MODULE AVANT MODULE ARRIERE MODULE INTERMEDIAIRE Glisser l’oméga de liaison à l’intérieur des « C » haut et bas sur 175 mm, puis les fixer par 2 vis auto-perceuses TCB 4.8x16. Haut Positionner et régler la hauteur du chariot jusqu’à obtenir un jeu de 8mm. NM059 Page 6/10...

  • Page 7: Suspension Des Modules

    Placer et visser la chicane arrière. Ajouter le déflecteur sur la chicane arrière. Coller le joint intumescent de section 40x2 à l’avant du/des module(s) intermédiaire(s) et arrière. SUSPENSION DES MODULES Relever le module avant. Pour les portes en 2 parties sur la hauteur, utiliser impérativement le nez de panneau et le renfort arrière pour procéder au relevage afin d’éviter le cintrage irréversible du module.

  • Page 8: Assemblage Des Modules Entre Eux

    Glisser le module avant dans le rail. Procéder de la même façon pour les autres modules. ASSEMBLAGE DES MODULES ENTRE EUX Emboiter les modules entre eux Verrouiller les modules en façade et à l’arrière du vantail avec les vis à embase TCB Ø4.8x35 suivant les pré-perçages en respectant un couple maxi de 6.5 Nm pour éviter toutes déformations du parement.

  • Page 9: Recommandations

    RECOMMANDATIONS POSE ET STOCKAGE La porte doit être stockée à l’abri des intempéries dans un local sec et ventilé sur des supports stables et plans. De part leur réalisation en tôle d’acier, ils sont protégés temporairement de la corrosion (tôle galvanisée).
