Notice d'utilisation
1.0 Généralités
Les appareils de commande de la série REOVIB MFS 168 sont des
convertisseurs de fréquence spécialement adaptés à la commande des
convoyeurs à vibrations. Les appareils génèrent une fréquence de sortie
indépendante du secteur pour le convoyeur de sorte qu'un ajustement
précis des ressorts n'est pas nécessaire. Grâce au signal de sortie
sinusoïdal, le fonctionnement du convoyeur est régulier. La fréquence de
sortie réglée correspond à la fréquence de vibration mécanique du
convoyeur. La fréquence de vibration optimale pour le convoyeur est
déterminée et réglée manuellement ou automatiquement en mode
régulateur.
Selon la version, les appareils peuvent fonctionner, en mode régulateur, sur
la fréquence de résonance du convoyeur dès lors que celui-ci est équipé
d'un
capteur
d'accélération.
indépendamment de la charge et le courant de matériau reste quasi
constant. En mode régulateur, la fréquence de vibration s'adapte de
manière dynamique à la charge du convoyeur. En mode de commande du
convoyeur à vibrations, la fréquence programmée reste constante Le
changement de la puissance de fonctionnement du convoyeur a lieu, dans
les deux cas, au niveau de la hauteur de la tension de sortie.
Caractéristiques :
Fréquence de sortie réglable indépendamment de la fréquence du secteur
Puissance de fonctionnement du convoyeur constante même en cas de
variations du courant secteur
Commande de remplissage
Mode régulateur, recherche autonome de la fréquence (fréquence de résonance)
Relais d'état Marche/Arrêt :
2.0 Fonctionnement

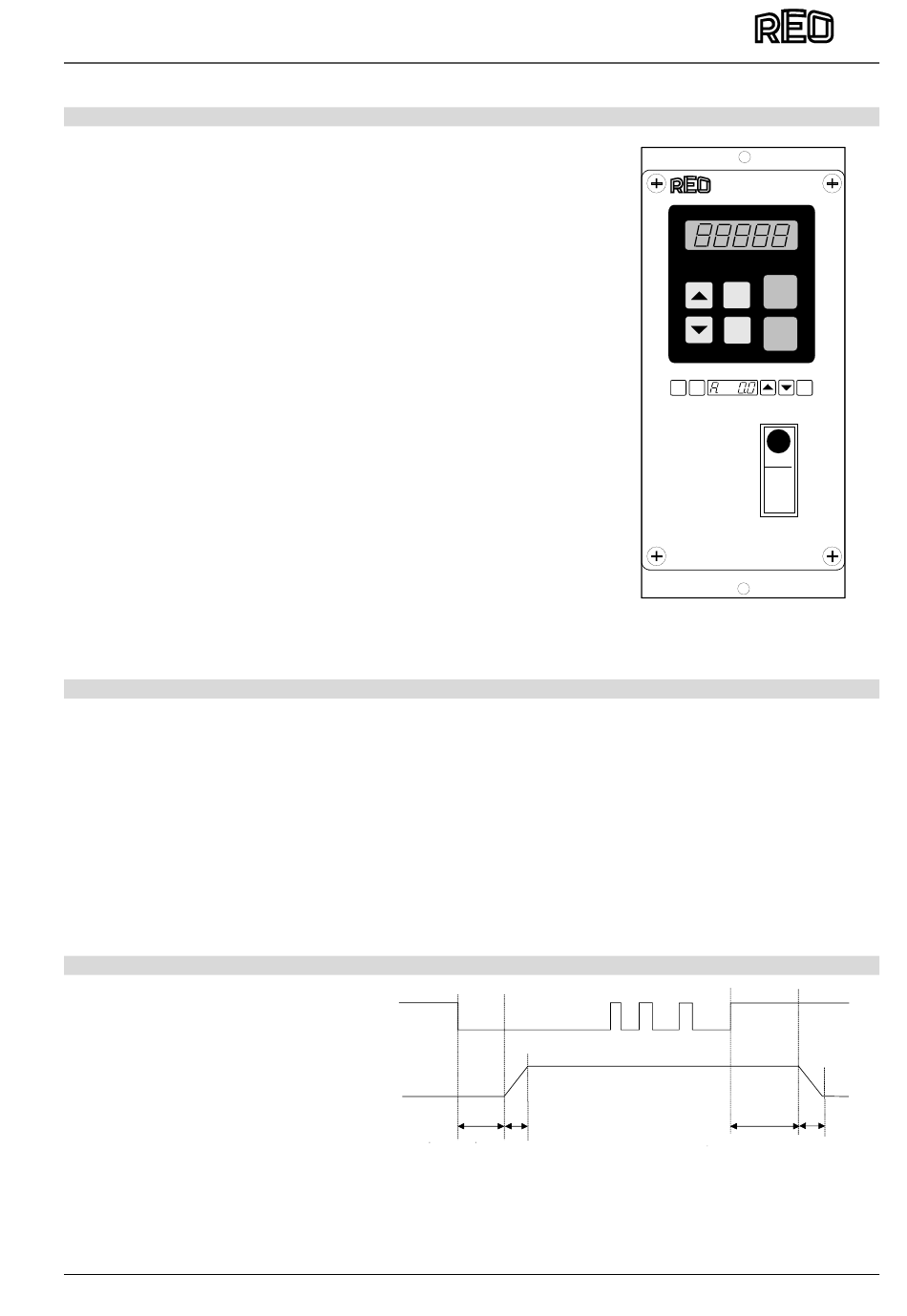

L'appareil est commandé au niveau de la platine (touches et écran à DEL). Tous les réglages peuvent se faire
avec une commande à menus, via cet élément de commande. On accède aux divers paramètres en
saisissant un code de commande.
commande à menus. Alternativement, il est possible de régler la puissance de fonctionnement du convoyeur
via un potentiomètre externe, une tension de commande externe de 0 à 10 V CC ou un courant de commande
de 0(4) à 20 mA (le menu 003 permet de faire ce choix). Un contact à relais sans potentiel, qui s'active à la
mise en marche du convoyeur, sert à indiquer le statut. Le contact est relié de manière interne, au niveau de
bornes.
En mode normal, la valeur théorique de puissance de fonctionnement du convoyeur s'affiche en % au niveau
de l'écran à DEL. En mode de programmation, les valeurs correspondantes sont à régler selon la Consigne
de réglage. Les valeurs de réglages modifiées sont mémorisées après la sortie du mode de programmation ou
si aucune touche n'a été actionnée pendant 100 secondes.
2.1 Commande de remplissage (interrupteur de bourrage)
Par l'inter médiaire d'étapes
chronologiques
internes
réglables
("t marche"
"t arrêt"),
la
sortie
commutée sur MARCHE ou
ARRÊT en fonction de la
quantité
de
matériau
déterminée par un capteur.
Le taux de remplissage du
matériau à convoyer varie
ainsi autour de la position du capteur de matériau placé dans le goulot de remplissage. La sortie de l'appareil
de commande est activée lorsque le matériau n'atteint pas le capteur et que le délai de temporisation de mise
en marche réglé est écoulé. Si le matériau atteint le capteur, la sortie de l'appareil de commande est
désactivée dès que le délai de mise à l'arrêt est écoulé (affichage : "FULL"). Les interruptions dans le flux du
matériau remettent les étapes chronologiques à zéro. Les temps sont toujours déterminés par le premier ou le
REOVIB MFS 168
Le
convoyeur
Le chapitre Consigne de réglage présente le fonctionnement de la
Marche
Capteur
Arrêt
et
est
Marche
Convoye
Arrêt
T marche
fonctionne
alors
Démarrage progressif
ELEKTRONIK
ELEKTRONIK
I
F
P
0
SPEED
P
P
P
I
0
REOVIB MFS 168
Sortie
t ârret
progressive
3
