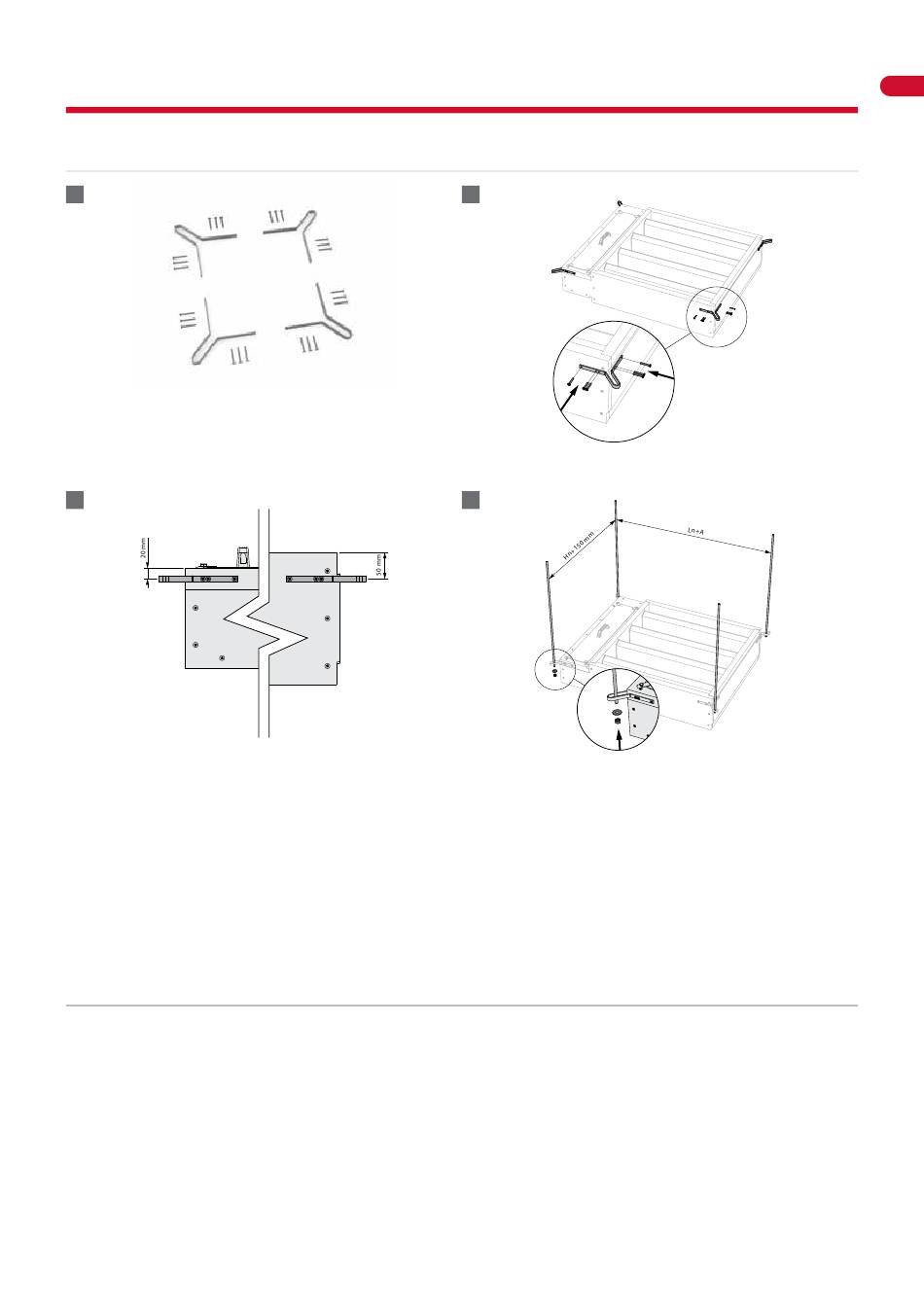

Installation avec suspension horizontale (HS MAS)

1
300%
3
3. Fixez les équerres avec les vis fournies Ø 5 x 35 mm. Les vis
près du compartiment de raccordement sont à 20 mm du bord,
tandis que les vis dans la paroi du tunnel sont à 50 mm du bord.
Entretien
Sans entretien particulier.
Prévoyez au moins 2 contrôles visuels chaque année.
Nettoyez poussière et autres particules avant la mise en service.
Respectez les prescriptions de maintenance locales (par exemple norme NF S 61-933) et EN13306.
55-200%
2
2. Montez les équerres sur les coins du volet.
55%
4
4. Fixez les équerres avec les vis fournies Ø 5 x 35 mm. Les vis
près du compartiment de raccordement sont à 20 mm du bord,
tandis que les vis dans la paroi du tunnel sont à 50 mm du
bord. Montez les tiges filetées (≥ M10) pour la des volets, avec
A = 375 mm pour un volet standard.
Attention : pour un volet de hauteur ≤ 400 mm et option BP
FM ou ZENiX 1SD, A = 545 mm.
Positionnez le volet et placez une languette et un écrou sur
chaque tige filetée pour la fixation.
Achevez le scellement du volet selon les directives par type
de mur.
Montage
37
