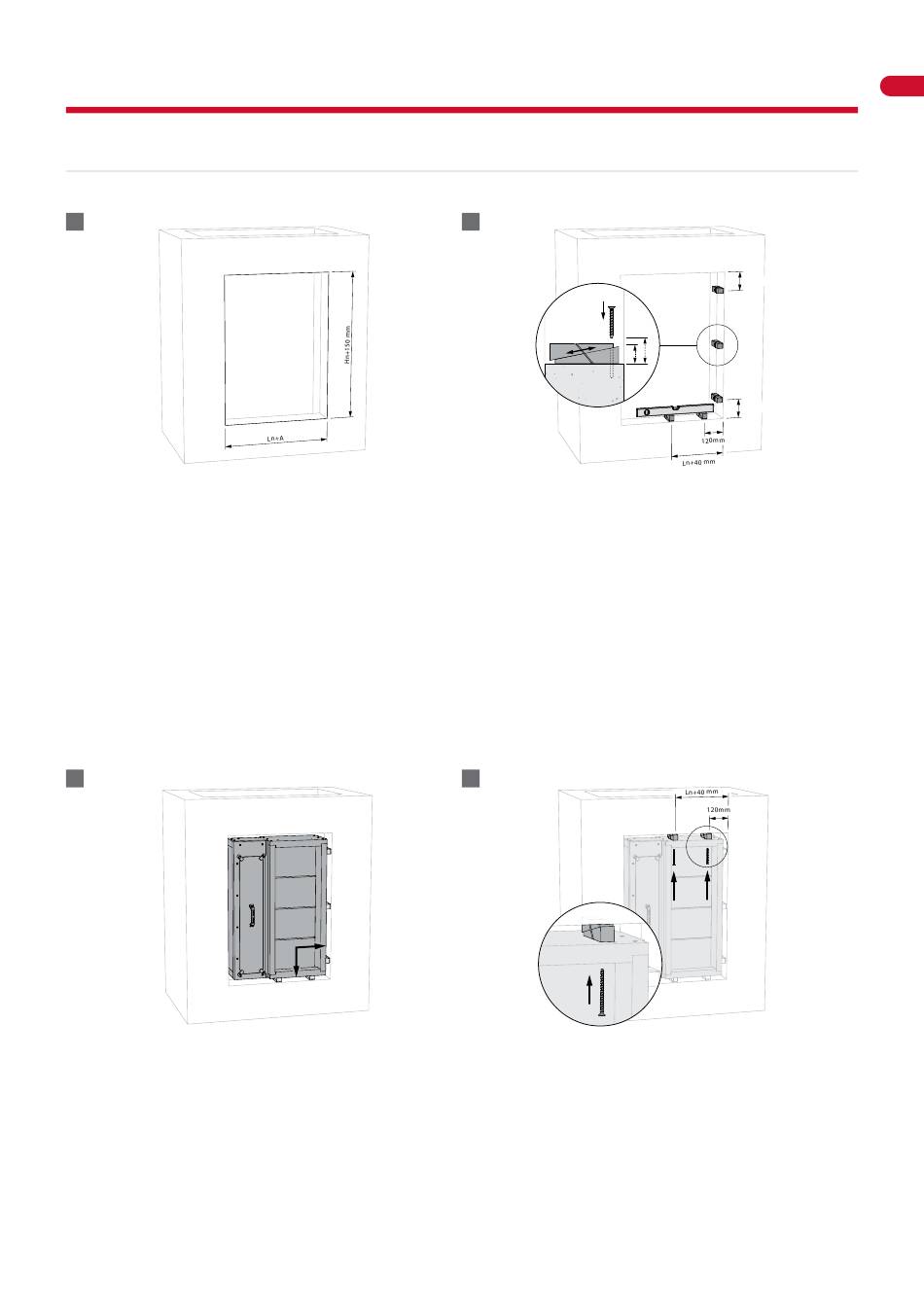

Montage en paroi de gaines techniques, colmatage au mortier
Le produit a été testé et approuvé en :
1
1. Créez une ouverture avec les dimensions suivantes :
(Bn+A) x (Hn+70) mm. A = 295 mm pour un clapet standard.
Attention : A = 465 mm pour un clapet d'une hauteur ≤ à
†
400 mm et avec l'option BP FM ou ZENiX 1SD.
3
3. Placez le clapet dans l'ouverture. Raccordez le clapet avec les
éléments du KITS SUPP, s'il y a lieu.
2
max
48
min
32
2. Le clapet peut être placé au milieu de l'ouverture à l'aide du
KITS SUPP (facultatif).
Placez les éléments du KITS SUPP selon les distances indiquées
dans l'ouverture. Fixez chaque élément dans l'ébrasement en le
collant ou le vissant.
Attention : veillez à ce que les deux coins de chaque élément
du KITS SUPP puissent continuer à coulisser l'un par rapport à
l'autre
Utilisez un niveau pour le placement du clapet. La hauteur peut
être adaptée en déplaçant chaque élément du KITS SUPP.
Créez un angle droit en alignant les éléments du KITS SUPP sur
l'ébrasement vertical.
Attention : les éléments du KITS SUPP n'apparaissent pas
†
dans le compartiment de l'actionneur du clapet.
4
4. Ajoutez les éléments du KITS SUPP du côté restant, selon les
distances indiquées. Supprimez le jeu entre la paroi et le clapet
en déplaçant les deux coins de chaque élément du KITS SUPP
l'un par rapport à l'autre.
Si nécessaire, ancrez le clapet dans la paroi au moyen de
vis du modèle approprié pour chaque type de paroi. Forez
préalablement tant dans la paroi du tunnel que dans les
éléments du KITS SUPP.
Attention : assurez-vous qu'aucune vis ne dépasse en
†
empêchant ainsi les volets du clapet de tourner. Dans la
mesure du possible, soyez attentif au sens de rotation des
volets du clapet lors du placement des vis.
Montage
29
120 mm
120 mm
