Montage en batterie avec option JK BAT
55-100%
1

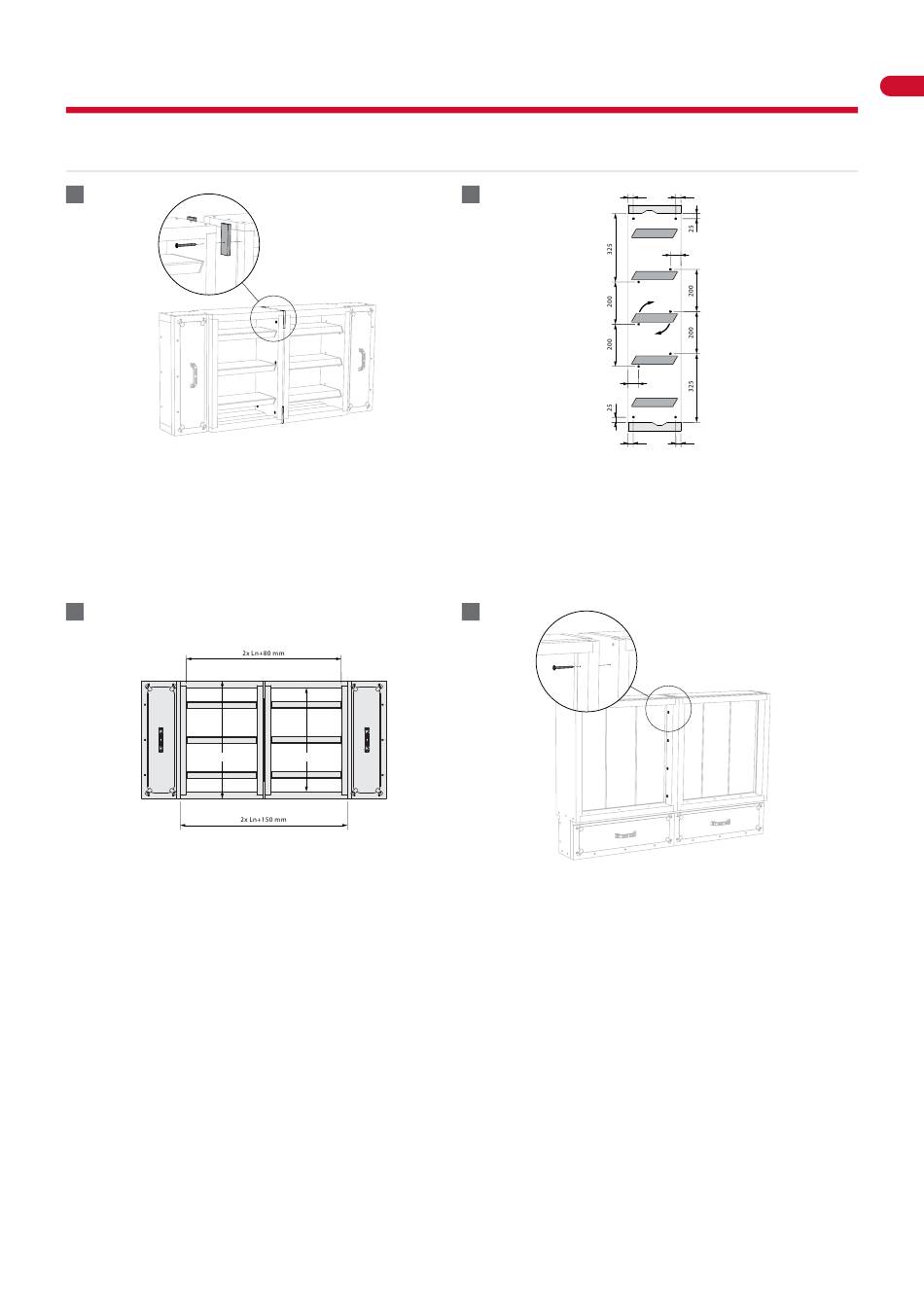

1. Pour un montage en batterie avec les lames alignées entre
elles :
Installez les deux volets l'un contre l'autre, les compartiments
de raccordement opposés.
Installez les plaques de silicate de calcium au bout de chaque
rainure entre les deux volets. Assurez-vous que les plaques
affleurent les brides de raccordement des volets.
50%
3
Hn+70 mm
3. Le collier aux dimensions extérieures ((2 x Wn)
+150) mm x (Hn + 70) mm convient au raccordement à un
conduit ordinaire.
Hn-10 mm
60%
2
25
50
25
2. Fixez un volet à l'autre avec les vis fournies Ø 5 x 70 mm.
Faites attention au sens de rotation des lames et assurez-vous
que les vis n'interfèrent pas avec les lames.
55-100%
4
4. Pour un montage en batterie avec les compartiments de
raccordement alignés entre eux :
Installez les deux volets l'un contre l'autre, les compartiments
de raccordement alignés.
Montage
25
50
25
33
