Viega Eco Plus Notice D'utilisation

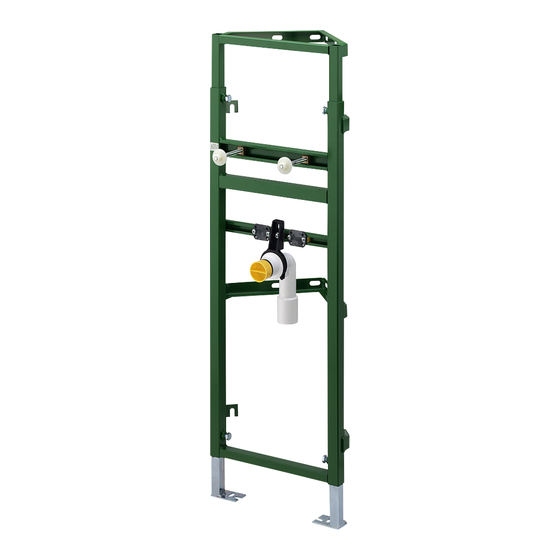

Élément d'angle pour lavabo
Masquer les pouces
Voir aussi pour Eco Plus:
- Notice d'utilisation (23 pages) ,
- Notice d'utilisation (15 pages) ,
- Notice d'utilisation (22 pages)
Manuels Connexes pour Viega Eco Plus
Sommaire des Matières pour Viega Eco Plus
- Page 1 BEfr Notice d'utilisation Élément d'angle pour lavabo Viega Eco Plus pour lavabo avec robinetterie monotrou Modèle Année de fabrication (à partir de) 8142 09/2005...
-
Page 2: Table Des Matières
2.3.3 Isolation acoustique 2.3.4 Caractéristiques techniques Manipulation 3.1 Informations pour le montage 3.1.1 Conditions de montage 3.1.2 Cotes de montage 3.1.3 Outils nécessaires 3.2 Montage 3.2.1 Montage de l'élément 3.3 Traitement des déchets Élément d'angle pour lavabo Viega Eco Plus... -
Page 3: À Propos De Cette Notice D'utilisation
échéant, à la maintenance de ce produit. Cette restriction ne s'applique pas aux éventuelles remarques concernant l'utilisation. Le montage des produits Viega doit être effectué dans le respect des règles techniques généralement reconnues et des notices d'utilisation Viega. -
Page 4: Remarque À Propos De Cette Version Linguistique
: les informations fournies ici ne sont pas obliga‐ toires pour d'autres pays et zones mais elles devraient, comme indiqué plus haut, être considérées comme aide. Élément d'angle pour lavabo Viega Eco Plus... -
Page 5: Informations Produit
Utilisation conforme 2.2.1 Domaines d'application L'élément pour lavabo Viega Eco Plus est adapté pour le montage dans les structures murales et les systèmes de cloison en respect des régle‐ mentations du paragraphe Ä « Réglementations du paragraphe : Domaines d'application/Conditions de montage »... -
Page 6: Description Du Produit
2.3.3 Isolation acoustique L'élément pour lavabo est conforme aux exigences en matière d'isola‐ tion acoustique mentionnées au paragraphe Ä « Réglementations du paragraphe : Isolation acoustique » à la page 5. Élément d'angle pour lavabo Viega Eco Plus... -
Page 7: Caractéristiques Techniques
Informations produit 2.3.4 Caractéristiques techniques Le produit présente les caractéristiques techniques suivantes : Coude d'écoulement DN 40/50 Mamelon en caoutchouc DN 40/30 Hauteur de construction 980 mm à 1 130 mm Élément d'angle pour lavabo Viega Eco Plus... -
Page 8: Manipulation
L'élément ne peut être monté que sur des pans de mur plans. Hauteur de construction Pour la hauteur de construction, la hauteur du bord supérieur du sol fini doit être respectée. 3.1.2 Cotes de montage Fig. 2: Dimensions Élément d'angle pour lavabo Viega Eco Plus... -
Page 9: Outils Nécessaires
Pour le montage de l'élément pour lavabo, les outils suivants sont requis : Perceuse avec foret de 10 mm cliquet avec douilles : 13 mm / 17 mm clé plate double ou polygonale : 13 mm/17 mm Élément d'angle pour lavabo Viega Eco Plus... -
Page 10: Montage
3.2.1 Montage de l'élément Montage dans un angle (env. 90°) ▶ Amener l'élément à la hauteur de construction. L'élément est réglable en continu de 980–1130 mm. ▶ Ajuster l'élément. ▶ Marquer les trous. Élément d'angle pour lavabo Viega Eco Plus... - Page 11 Manipulation ▶ Percer les trous pour la fixation murale et pour les supports de pied. ▶ Enfoncer les chevilles (10 mm) dans le mur/sol. Élément d'angle pour lavabo Viega Eco Plus...
- Page 12 Manipulation ▶ Visser l'élément dans le mur et au sol (clé de 13/17). Élément d'angle pour lavabo Viega Eco Plus...
- Page 13 Manipulation ▶ Raccorder la conduite d'eau et la conduite d'évacuation des eaux usées. ▶ Réaliser l'habillage de l'élément en une couche avec des plaques en placoplâtre imprégnées (1 x 12,5 mm). Élément d'angle pour lavabo Viega Eco Plus...
- Page 14 L'élément est réglable en continu de 980–1130 mm. ▶ Retirer le support de pied à la place de la conduite d'évacuation. ▶ Ajuster l'élément. ▶ Marquer les trous (5 fixations murales et un support de pied). Élément d'angle pour lavabo Viega Eco Plus...
- Page 15 Manipulation ▶ Percer les trous pour la fixation murale et pour le support de pied. ▶ Enfoncer les chevilles (10 mm) dans le mur/sol. Élément d'angle pour lavabo Viega Eco Plus...
- Page 16 Manipulation ▶ Visser l'élément dans le mur et au sol (clé de 13/17). Élément d'angle pour lavabo Viega Eco Plus...
- Page 17 Manipulation ▶ Raccorder la conduite d'eau et la conduite d'évacuation des eaux usées. ▶ Réaliser l'habillage de l'élément en une couche avec des plaques en placoplâtre imprégnées (1 x 12,5 mm). Élément d'angle pour lavabo Viega Eco Plus...
- Page 18 Montage sur un mur (fixation d'un côté) ▶ Amener l'élément à la hauteur de construction. L'élément est réglable en continu de 980–1130 mm. ▶ Ajuster l'élément. ▶ Marquer les trous (4 fixations murales et deux supports de pied). Élément d'angle pour lavabo Viega Eco Plus...
- Page 19 Manipulation ▶ Percer les trous pour la fixation murale et pour le support de pied. ▶ Enfoncer les chevilles (10 mm) dans le mur et le sol. Élément d'angle pour lavabo Viega Eco Plus...
- Page 20 Manipulation ▶ Visser l'élément dans le mur et au sol (clé de 13). Élément d'angle pour lavabo Viega Eco Plus...
- Page 21 Visser les éléments dans le mur, dans le sol et entre eux (clé de 13). ▶ Raccorder la conduite d'eau et la conduite d'évacuation des eaux usées. ▶ Réaliser l'habillage des éléments d'angle en une couche avec des plaques en placoplâtre imprégnées (1 x 12,5 mm). Élément d'angle pour lavabo Viega Eco Plus...
-
Page 22: Traitement Des Déchets
Traitement des déchets Trier le produit et l'emballage selon les groupes de matériaux respectifs (par ex. papier, métaux, matières plastiques ou métaux non ferreux) et les mettre au rebut conformément à la législation nationale applicable. Élément d'angle pour lavabo Viega Eco Plus... - Page 23 Viega Belgium sprl info@viega.be viega.be BEfr • 2022-08 • VPN170200...
