Montage avec support

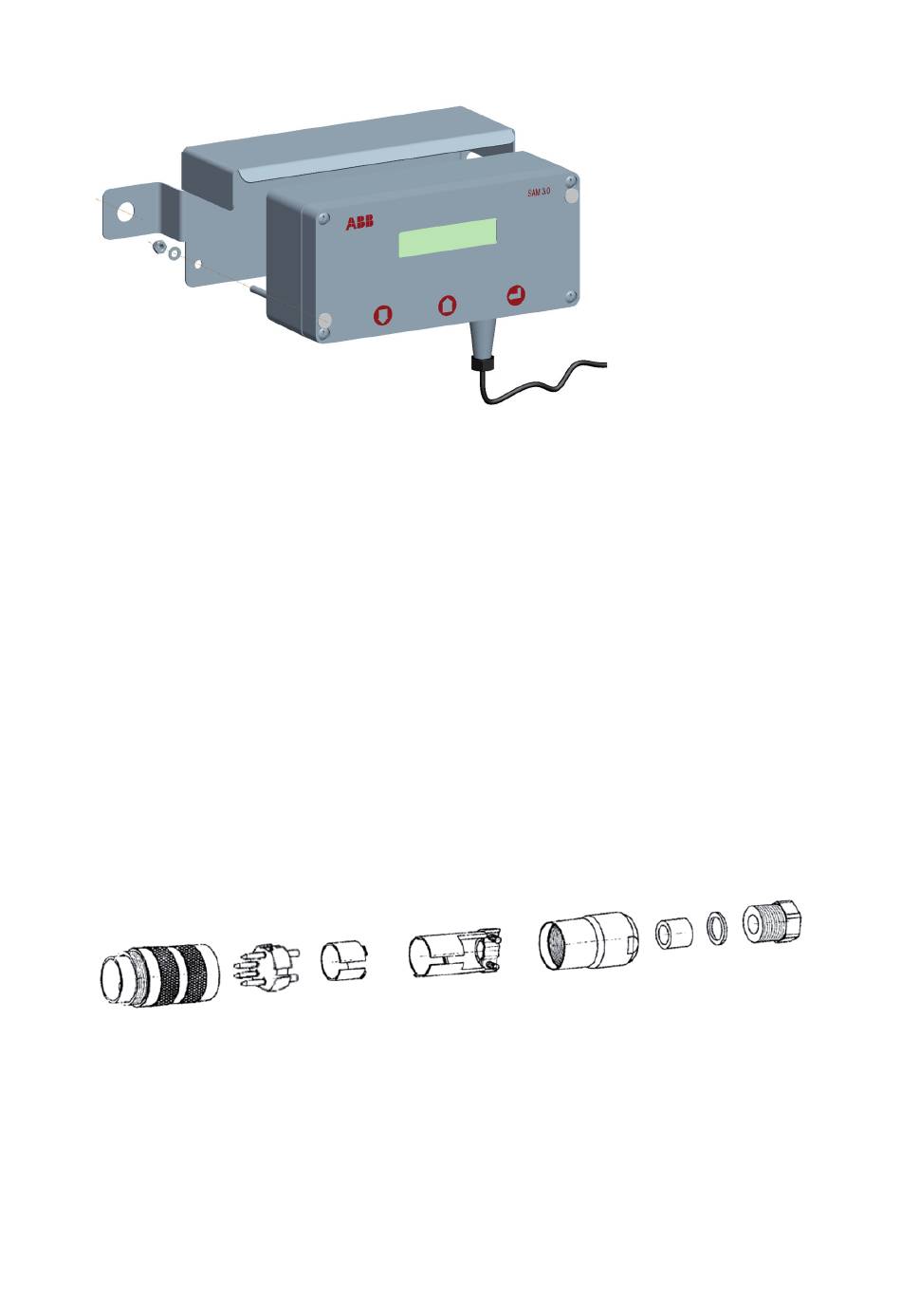

Fig. 8:
Montage du système SAM 3.0 avec support
Utiliser le support dans les cas suivants:
X
ƒ Comme protection contre les intempéries en cas d'utilisation du système SAM 3.0 en extérieur
ƒ Utilisation dans des installations de distribution isolées au gaz
Le support disponible en option est inséré de l'arrière sur l'unité d'affichage. L'écartement des trous
de fixation dans le support correspond aux vis M4 à la face arrière de l'unité d'affichage.
Fixer le support au boîtier avec les écrous et rondelles joints
X
(couple de serrage: max. 3 Nm).
Placer les bouchons aveugles joints.
X
Mettre en place l'unité d'affichage dans la position désirée sur les languettes avec les trous de
X
fixation Ø11,5 mm.
L'écartement de 230 mm des trous de fixation correspond à la dimension des compteurs de fonc-
tionnement de type SCE, SCF et SCM.
5.3.2
Montage du raccordement de câble de capteur
Insérer le câble de capteur avec le connecteur dans la douille appropriée de l'unité d'affichage.
X
Afin d'assurer la protection contre le détachement du connecteur et le délestage de traction:
serrer à fond la bague d'accouplement (1).
X
Raccourcissement du câble du capteur
a
Fig. 9:
Parties du connecteur de câble
1
Bague d'accouplement
2
Module de broches
3
Délestage de traction
4
Délestage de traction
5
Douille de protection
1HC0051333 AA | FR | Manuel d'exploitation
d
s
f
g
6
Joint
7
Bague de serrage
8
Vis de fermeture
h
j
k
|
17
