Sommaire des Matières pour FLUVO rio Grande

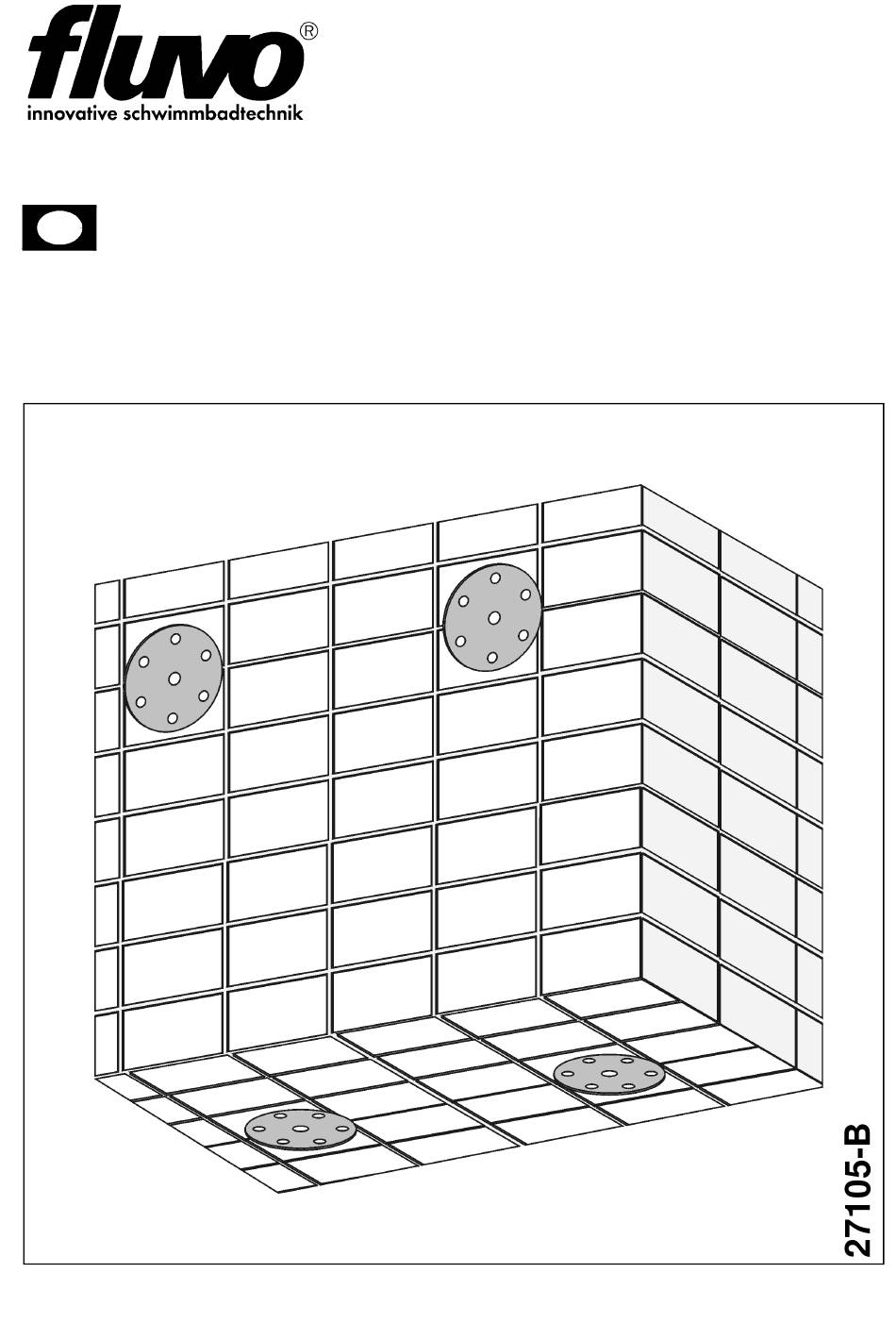

- Page 1 Grande Notice d’utilisation Traduction de l`original...
-
Page 2: Table Des Matières
Encoffrage / piscine en béton avec étanchéité souple..........10 Encoffrage / piscine en béton avec étanchéité souple..........10 Montage / piscine en béton avec étanchéité souple ............. 11 Pièces de rechange Buse de massage rio Grande ...... 12 Bassin béton-carrelage ....................12 Bassin béton-liner ......................13 Bassin préfabriqué... -
Page 3: Généralités / Utilisation Conforme
La buse de massage du type rio Grande est construite en ABS / PVC et elle est dotée d’un gabarit des cotes du carrelage pour garantir un montage sans aucun problème. -
Page 4: Consignes De Sécurité
0,75% (4500 mg/l Cl¯ ). Il faut obligatoirement contacter le fabricant si les concentrations en sel sont plus élevées. Description de l’appareil / caractéristiques techniques générales La buse de massage rio Grande est livrée en 2 sous-groupes : 1. Pièce à sceller 2. Kit de montage Caractéristiques techniques... -
Page 5: Buse De Massage Rio Grande
NOTICE D’UTILISATION Buse de massage rio Grande Encoffrage pour une amenée d’air verticale / bassin béton-carrelage et bassin béton-liner Déterminer de manière précise le centre du poste de massage. A la position souhaitée, percer un trou pour le tuyau PVC (R) d = 75 mm dans le coffrage extérieur ainsi qu’un trou d’un diamètre d = 30 mm pour le flexible d’air (H). -
Page 6: Encoffrage Pour Une Amenée D'air À 90° / Bassin Béton-Carrelage Et Bassin Béton-Liner
Fig. 2 Le couvercle protecteur (C) peut être retiré une fois que le bassin est encoffré. Pour ce faire, retirer les vis de fixation correspondantes (E). rio Grande Schmalenberger GmbH + Co. KG Version : 27105-B D-72072 Tübingen / Allemagne... -
Page 7: Montage / Bassin Béton-Carrelage
Veiller à ce que la conduite d’air soit aussi courte que possible. b = ø 75 mm e = ø 230 mm Pièce à sceller Joint plat Buse Cache Vis de fixation Fig. 3 rio Grande Schmalenberger GmbH + Co. KG Version : 27105-B D-72072 Tübingen / Allemagne... -
Page 8: Montage / Bassin Béton-Liner
Pièce à sceller Joint plat Bague de serrage Buse Vis de fixation Cache Vis de fixation Liner de bassin Pour plus de détails, voir Fig. 5 Fig. 5 rio Grande Schmalenberger GmbH + Co. KG Version : 27105-B D-72072 Tübingen / Allemagne... -
Page 9: Montage / Bassin Préfabriqué
Boulon de fixation Pour plus de détails, voir Fig. 7 Pièce à sceller Buse Cache Vis de fixation Bague de serrage Joint plat Bague de blocage Fig. 7 rio Grande Schmalenberger GmbH + Co. KG Version : 27105-B D-72072 Tübingen / Allemagne... -
Page 10: Encoffrage / Piscine En Béton Avec Étanchéité Souple
Fig. 8 Encoffrage / piscine en béton avec étanchéité souple voir Fig. 8 Pour l’encoffrage, retirer les goujons filetés (V), les écrous (T) et les rondelles (U). rio Grande Schmalenberger GmbH + Co. KG Version : 27105-B D-72072 Tübingen / Allemagne... -
Page 11: Montage / Piscine En Béton Avec Étanchéité Souple
= ø 75 mm e = ø 230 mm Carrelage Couche de mortier Etanchéité souple Pièce à sceller Joint plat Bride Buse Cache Vis de fixation Fig. 9 rio Grande Schmalenberger GmbH + Co. KG Version : 27105-B D-72072 Tübingen / Allemagne... -
Page 12: Pièces De Rechange Buse De Massage Rio Grande
PIECES DE RECHANGE Pièces de rechange Buse de massage rio Grande Bassin béton-carrelage Fig. 10: Bassin béton-carrelage Pos. N° de réf. Désignation Qté. Remarque 91563 Pièce à sceller, complète / installation en paroi 1 91352 Pièce à sceller, complète / installation de fond... -
Page 13: Bassin Béton-Liner
Vis de fixation M8x12 51069 Cache 10134 Vis de fixation M8x25 91566 Kit de montage, complet / installation en paroi 90338 Kit de montage, complet / installation de fond rio Grande Schmalenberger GmbH + Co. KG 27105-B D-72072 Tübingen / Allemagne... -
Page 14: Bassin Préfabriqué
93018 Pièce à sceller et kit de montage, complet / installation en paroi 90339 Pièce à sceller et kit de montage, complet / installation de fond rio Grande Schmalenberger GmbH + Co. KG Version : 27105-B D-72072 Tübingen / Allemagne... -
Page 15: Bassin Béton Avec Étanchéité Souple
Vis de fixation M8x80 10134 Vis de fixation M8x25 91565 Kit de montage, complet / installation en paroi 92698 Pièce à sceller, complète / installation en paroi 1 rio Grande Schmalenberger GmbH + Co. KG 27105-B D-72072 Tübingen / Allemagne... - Page 16 +49 (0)7071 70 08 - 10 Im Schelmen 9 - 11 Internet : www.fluvo.de D-72072 Tübingen / Allemagne E-Mail : info@schmalenberger.de © 2018 Schmalenberger GmbH+ Co.KG ; tous droits réservés Sous réserve de modifications de la notice. rio Grande Version : 27105-B...
