DISPLAY LINE
ITALIANO
ISTRUZIONI PER L'USO
EFFETTO FLUIDI A ROTAZIONE CONTINUA (C52142)
Il presente foglio di istruzioni deve essere letto unitamente al manuale di istruzioni fornito
con il proiettore sul quale si intende montare questo accessorio.
Questo accessorio può essere montato sulle guide elettrificate dei proiettori V.I.P. DIA e
V.I.P. 150 PFC in abbinamento con il supporto portaobiettivo (fornito di serie con il proiettore) e
con un obiettivo. Può essere montato singolarmente o in combinazione con altri accessori.
MONTAGGIO SINGOLO

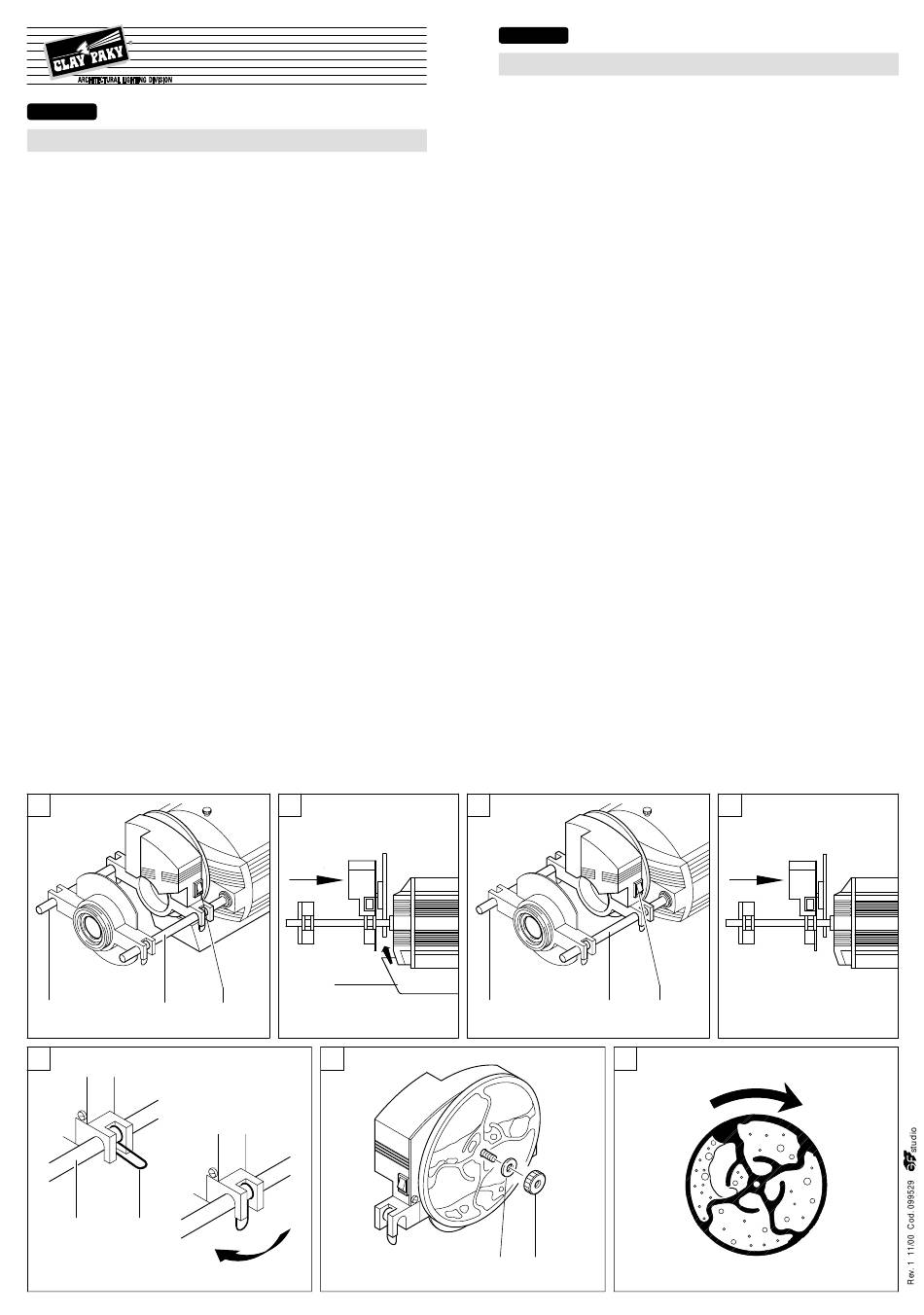

V.I.P. DIA: Fig. 1 - L'accessorio deve essere collocato al di sopra delle due guide elettrificate (A)
con la ruota rivolta verso il corpo illuminante il più possibile contro il corpo del proiettore, in
modo che il flusso d'aria prodotto dalla ventola (B) investa completamente la ruota
stessa (Fig. 2).
V.I.P. 150 PFC: Fig. 3 - L'accessorio deve essere collocato al di sopra delle due guide elettrificate
(A) con la ruota rivolta verso il corpo illuminante il più possibile contro il corpo del proiettore
(Fig. 4). Assicurarsi che l'interruttore (C) sia in posizione di spento «O».
Fig. 5 - Ruotare verso l'esterno le due mollette di fissaggio (D), inserire l'accessorio sulle guide
(A) nella posizione indicata, quindi fissarlo ruotando verso l'interno le mollette di fissaggio (D)
fino allo scatto.
MONTAGGIO IN COMBINAZIONE CON ALTRI ACCESSORI
Fare riferimento alle istruzioni per l'uso degli altri accessori. Come norma generale fare
attenzione, nel montaggio, a non far entrare in contatto fra loro le parti in movimento dei diversi
accessori.
FUNZIONAMENTO
L'accessorio funziona in maniera automatica, per avviarlo posizionare su «I» l'interruttore (C).
SOSTITUZIONE RUOTA EFFETTO
Fig. 6 - Allentare il volantino (E), sfilare la rondella (F) ed estrarre la ruota da sostituire. Ripetere
le operazioni in senso inverso per inserire la nuova ruota effetto avendo l'accortezza di verificare
che la rotazione avvenga come indicato in figura 7.
MANUTENZIONE
L'accessorio non richiede alcuna manutenzione ordinaria e in caso di malfunzionamento deve
essere affidato a un tecnico autorizzato. La pulizia periodica della ruota effetto va effettuata con
un panno antistatico oppure con un panno morbido inumidito di acqua e sapone neutro.
CORREZIONE DI SEMPLICI ANOMALIE DI FUNZIONAMENTO
La ruota effetto non gira regolarmente:
• Verificare che il proiettore sia acceso e che l'interruttore (C) dell'accessorio sia in posizione «I».
• Accertarsi che vi sia contatto fra le mollette di fissaggio (D) e le guide elettrificate (A).
• Accertarsi che la ruota non sia bloccata dal contatto con altri accessori.
Si notano aloni sulla proiezione:
• Effettuare l'operazione di pulizia periodica.
1
A
A
5
A D
2
B
C
6
ENGLISH
OPERATING INSTRUCTIONS
CONTINUOUS ROTATION FLUID EFFECT (C52142)
This instructions sheet must be read together with the instructions manual supplied with
the projector to be fitted with this accessory.
This accessory can be fitted on the electrified guides of projectors V.I.P. DIA and V.I.P. 150 PFC
in conjunction with the lens holder mounting (supplied as standard with the projector) and a lens
unit. It can be mounted on its own or in combination with other accessories.
INDEPENDENT INSTALLATION
V.I.P. DIA: Fig. 1 - This accessory needs to be placed above the two electrified rails (A) with the
wheel facing the light source and as close as possible to the projector, so that the air flow
produced by the fan (B) fully hits the wheel (Fig. 2).
V.I.P. 150 PFC: Fig. 3 - The accessory can be placed above or below the two electrified rails (A),
with the wheel facing the light source as close as possible to the projector (Fig. 4). Check that
the switch (C) is on «O».
Fig. 5 - Turn the two fixing clips (D) outwards, put the accessory on the rails (A) at the position
indicated, then secure it by turning the fixing clips (D) inwards until they click home.
INSTALLATION IN COMBINATION WITH OTHER ACCESSORIES
Refer to the operating instructions of the other accessories. In general, make sure that the
moving parts of the various accessories cannot come into contact with each other.
OPERATION
The accessory works automatically when switch (C) is set to «I».
CHANGING THE EFFECT WHEEL
Fig. 6 - Loosen knob (E), remove washer (F) and extract the wheel you want to change. Repeat
the operations in reverse to fit a new effect wheel, making sure that the rotation is as indicated
in Fig. 7.
MAINTENANCE
This accessory requires no routine maintenance and, in the event of malfunctioning, it must be
passed over to an authorized technician. Clean the effect wheel periodically with an anti-static
cloth or a soft cloth dampened with water and a neutral soap.
BASIC TROUBLESHOOTING
Effect wheel movement problems:
• Check that the projector is on and the switch (C) of the accessory is on «I».
• Make sure that there is contact between the fixing clips (D) and the electrified rails (A).
• Check that the wheel is not jammed by contact with other accessories.
Rings are seen on the projection:
• Perform routine cleaning.
3
A A
7
F E
4
C
