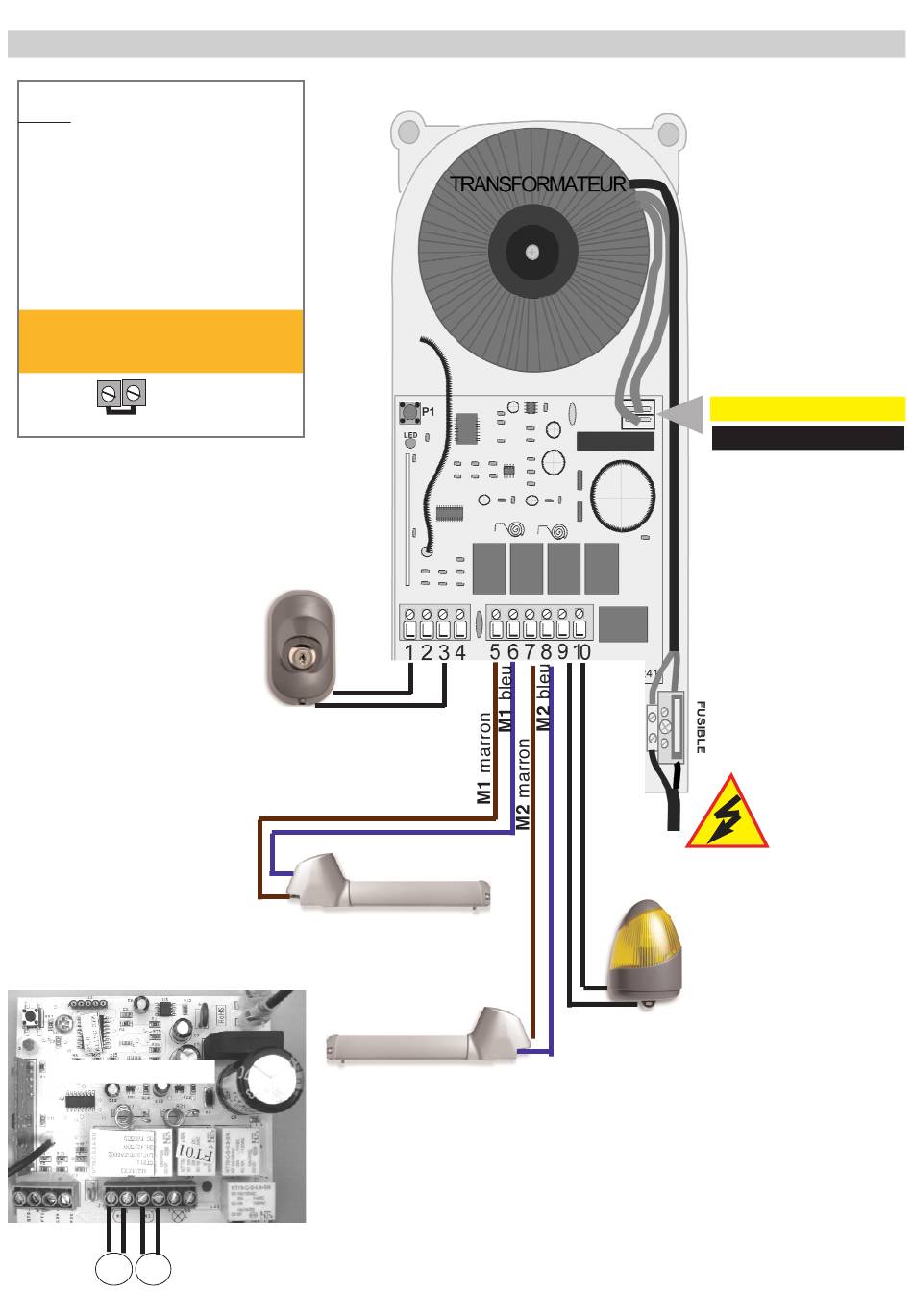

15 -Schéma Éléctrique - DHA SW 3000 Notice De Montage

BRANCHEMENTS:
borne n°
1- START start manuel
2- FTC alimenttion photocellule
3- COM commun start / negatif photocellule
4- POS positif photocellule
5- cable bleu marron moteur M2
6- cable bleu moteur M2
7- cable marron moteur M1
8- cable bleu moteur M1
9-clignotant 12V
10- clignotant 12V
ATTENTION: pont photocellules entre bornes
n° 2 et 3. enlever le pont seul en cas
d' i nstallation dés photocellules
3
2
SW5000 Sélecteur à clé
= contact START
CARTE CTH41
M1 M2
15. Schéma éléctrique
+
M1
=
moteur installé sur
vantail qui s' o uvre en premier
M2
=
moteur installé sur vantail
qui s' o uvre pour deuxième
13
-
+
TRASFORMATORE:
CABLE JAUNE =12V
CABLE NOIR = 0
Alimentation 230V
SW7500 clignotant 12V
