Annexe A
Fonctionnement de la vis de purge d'air
La vis de purge d'air permet d'évacuer l'air de la conduite et des cavités hydrauliques du collecteur après
l'ouverture d'un orifice dans le collecteur (par exemple après l'installation d'un détecteur de fuite dans la conduite).
Après avoir réalisé des réparations sur la pompe, le technicien devra purger l'air dans le collecteur, comme illustré
sur le schéma 1 de la Figure A-6. La vis de purge d'air est dévissée de 2 à 3 tours, puis la pompe est démarrée.
ATTENTION ! La vis de purge d'air est retenue par la goupille d'attelage pour limiter le déplacement. N'essayez
pas de faire tourner de plus de 3 tours.
Pendant le fonctionnement de la pompe, l'air présent dans des cavités est repoussé par le petit orifice de retour au
réservoir, comme illustré sur le schéma 2. Une fois que la pompe a fonctionné pendant environ 2 à 3 minutes, l'air
aura été évacué du collecteur et de la tuyauterie, comme illustré sur le schéma 3. Alors que la pompe fonctionne
encore, vissez la vis de purge d'air jusqu'à ce qu'elle soit entièrement fermée. Ouvrez le robinet à bille en bas de
la conduite provenant de la pompe.
1
AIR
2
Pompe en marche
Vers le
réservoir

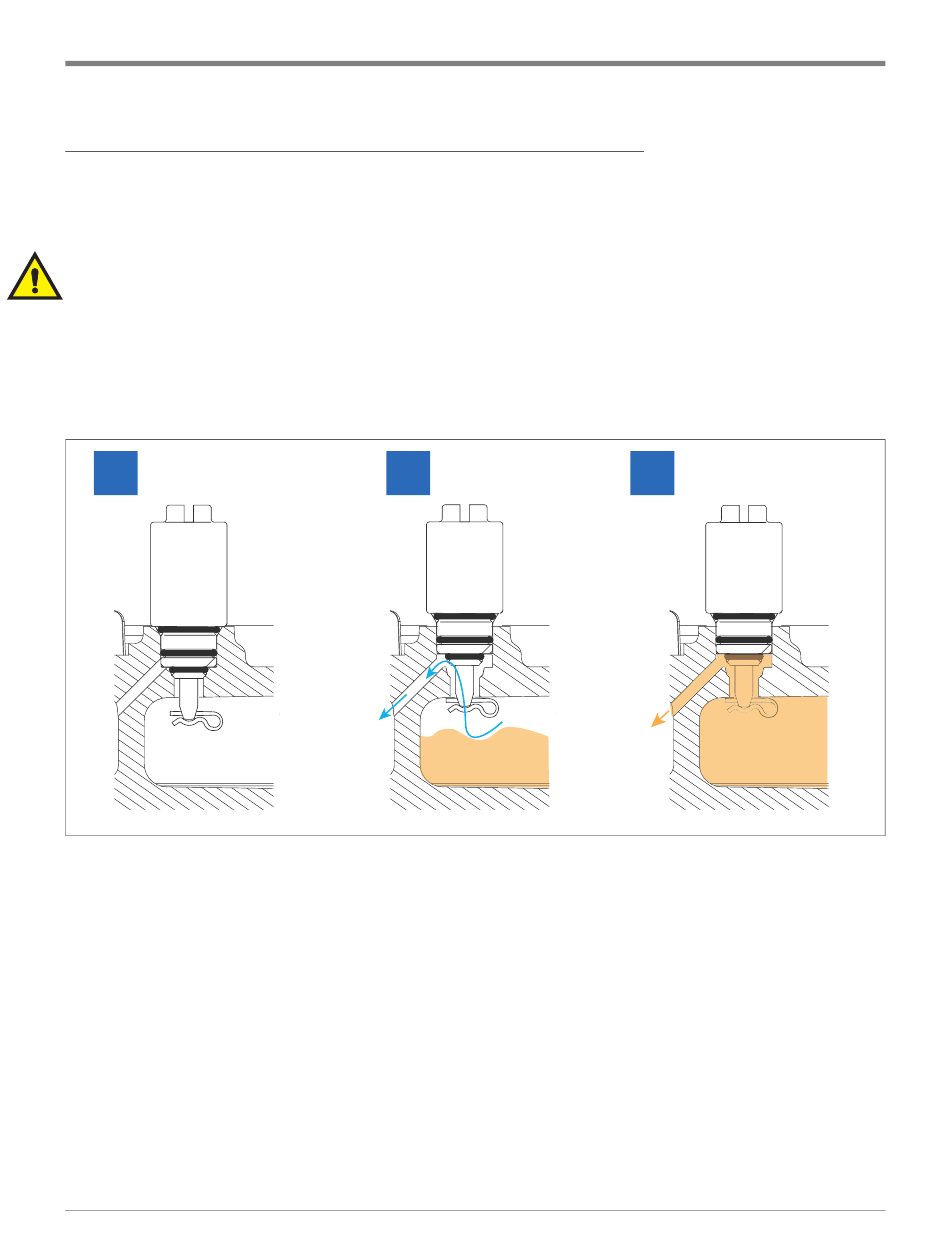

Figure A-6. Purge d'air depuis le collecteur
A-5
Fonctionnement de la vis de purge d'air
Pompe en marche
3
2 à 3 min.
AIR
Vers le
réservoir
