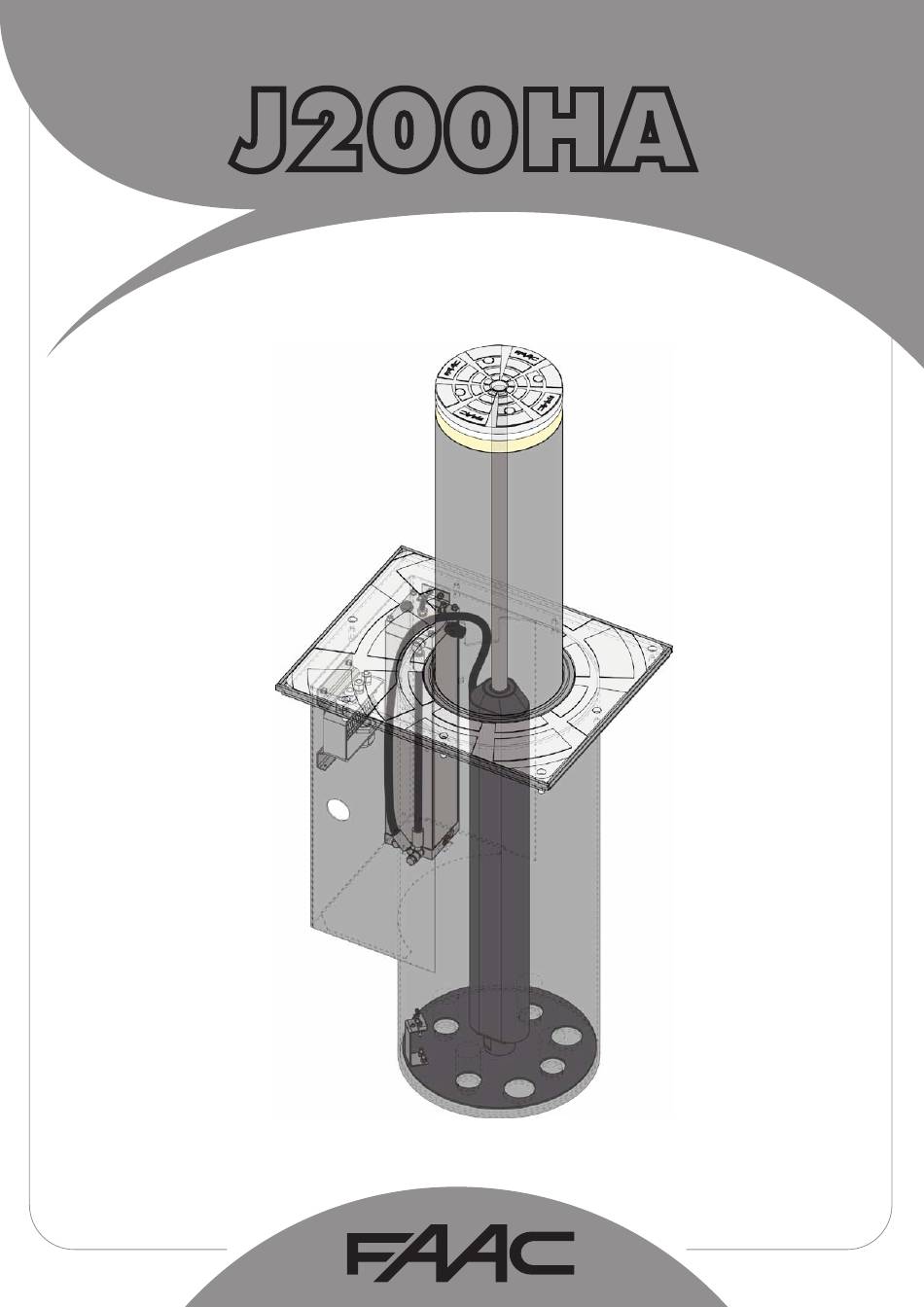

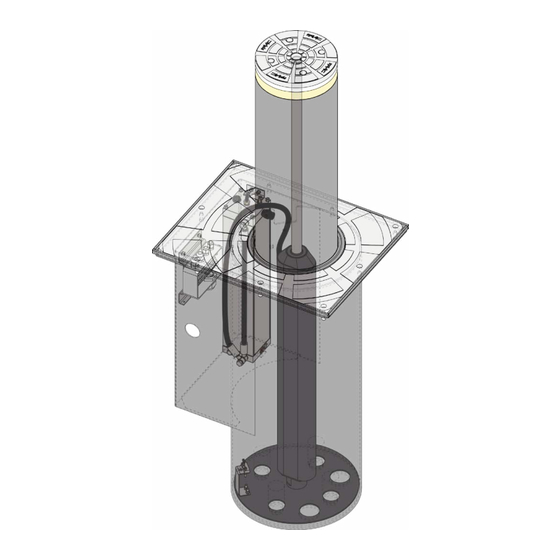

- Page 1 J200HA...
- Page 3 • est conforme aux exigences essentielles de sécurité des directives CEE suivantes : 2006/95/CE Directive Basse Tension 2004/108/CE Directive Compatibilité Electromagnétique Note complémentaire : Ce produit a été testé dans une configuration typique homogène (tous les produits sont fabriqués par FAAC S.p.A.) Bologne, le 1 Septembre 2012 L'Administrateur Délégué A. Marcellan J200HA...
-
Page 4: Table Des Matières
« 16 ». Conserver les instructions pour références ultérieures. FAAC décline toute responsabilité quant à la sécurité et au bon fonctionnement de Ce produit a été conçu et construit exclusivement pour l'usage indiqué dans la l'automatisme si les composants utilisés dans l'installation n'appartiennent... -
Page 5: Généralités
11. Contact magnétique position haute (polarité N.F.) 12. Chaîne portecâbles 13. Plaque supérieure borne 14. Plaque supérieure boîtier de commande 15. 4 butées d’arrêt position haute 16. 4 butées d’arrêt position basse 17. Orifices de drainage de l’eau Fig. 1 J200HA 732649 - Rev.B... -
Page 6: Dimensions
S’assurer que le point de pose de la borne ne se trouve pas dans une zone de drainage ; le cas échéant, abriter partiellement la borne en l’entourant d’un conduit drainant, muni d’une grille de protection. Réaliser le creusement jusqu’à une profondeur d’environ 1,1m J200HA 732649 - Rev.B... - Page 7 Poser du gravier (diamètre 20 mm environ) sur une épaisseur de 30cm environ, en veillant à bien le compacter pour éviter les futurs « retraits dus au tassement ». 1000 1000 Cotes en mm Fig. 4 J200HA 732649 - Rev.B...
- Page 8 Une fois le puisard en fonction, introduire une ultérieure épaisseur de 35 cm environ de graviers du même type, puis poser une gaine flexible d’un diamètre extérieur de 40 mm depuis la connexion prévue à cet effet située dans le puisard métallique jusqu’au poste de gestion de la manutention. J200HA 732649 - Rev.B...
- Page 9 FG7OR-0,6/1kV-16G1,5 d’une longueur maximale de 50 mètres. N.B.: toutes les conduites doivent être posées conformément aux normes en vigueur. Une fois la pose terminée, retirer le film adhésif de protection situé sur les deux plaques supérieures. J200HA 732649 - Rev.B...
-
Page 10: Câblages Électriques
Les éventuels et ultérieurs accessoires (ex. photocellules, bouton d’ouverture/fermeture, etc.) connectés à la centrale, doivent être impérativement à double isolation. Terre Moteur Phase Moteur neutre Moteur phase +24V Feux Fin de course HAUT N.F. Fin de course BAS N.F. Fig. 8 J200HA 732649 - Rev.B... -
Page 11: Fonctionnement Manuel
à cet effet. Tourner en sens horaire jusqu’à la butée (fig. 10 réf. A). Revisser la vis de fermeture située sur la tête de la borne (fig. 10 réf. B). Fig. 10 J200HA 732649 - Rev.B... -
Page 12: Connexions Électriques
- L’installation de l’armoire électronique doit être faite à une hauteur comprise entre 0,4 m et 2,0 m. CONNEXIONS ÉLECTRIQUES CÔTÉ CARTE JE275 CÔTÉ BORNE Moteur Moteur 230Vac +24V Feux Fin de course HAUT N.F. Fin de course BAS N.F. Feux +24V Fin de course HAUT Fin de course Fig. 11 J200HA 732649 - Rev.B... -
Page 13: Sélection Du Pre-Setting
10 SÉLECTION DU PRE-SETTING Après avoir connecté et mis sous tension la carte d’après le paragraphe précédent, sélectionner le pre-setting de travail relatif à la borne J200HA en procédant comme suit : Pour accéder à la programmation de 1 niveau, appuyer sur le bouton-poussoir F sur la carte. Le sigle dF s’affiche. Relâcher la touche F et, avec la touche +, sélectionner la valeur 07. -
Page 14: Connexion De Plusieurs Bornes
Suivre les indications ci-après pour un câblage et un fonctionnement corrects (par. 12.3). Fig. 13 12.2 CONNEXION JUSQU’À 8 BORNES SUR DEUX CARTES JE275 CONNEXION MASTER - SLAVE On peut raccorder deux armoires JE275 l’une à l’autre en configuration MASTER-SLAVE pour gérer simultanément 8 bornes. Suivre les indications ci-après pour un câblage et un fonctionnement corrects (par. 12.4). Fig. 14 J200HA 732649 - Rev.B... -
Page 15: Connexion Jusqu'à 4 Bornes Sur Une Seule Carte
INFÉRIEUR 4 Fig. 18 Fig. 17 Connexion de 4 pressostats (facultatifs) en série. Le premier qui intervient provoque l’inversion de toutes les bornes CÔTÉ BORNE CÔTÉ CARTE Pressostat 1 Pressostat 2 Pressostat 3 Pressostat 4 Fig. 19 J200HA 732649 - Rev.B... -
Page 16: Connexion Jusqu'à 8 Bornes Sur Deux Cartes Je275 En Connexion Master - Slave
12.4 CONNEXION JUSQU’À 8 BORNES SUR DEUX CARTES JE275 EN CONNEXION MASTER - SLAVE Fig. 20 J200HA 732649 - Rev.B... -
Page 17: Identification Des Pannes
14 PROCÉDURE DE DÉMONTAGE POUR L’ENTRETIEN/LE NETTOYAGE Dans le cas où il serait nécessaire de démonter le dispositif de blocage pour l’entretenir ou le nettoyer, suivre la séquence de démon- tage illustrée ci-dessous. Chacune des étapes (à effectuer dans l’ordre pour un démontage complet) permet l’accès à différentes parties du dispositif : 1) Remplacement fin de course haut 2) Remplacement feux de tête 3) Enlèvement du cylindre du dispositif pour le nettoyage intérieur du puisard 4) Enlèvement de la plongeuse et accès fin de course bas J200HA 732649 - Rev.B... - Page 18 J200HA 732649 - Rev.B...
- Page 19 J200HA 732649 - Rev.B...
- Page 20 POLAND Saint Priest, Lyon - France FAAC POLSKA SP.ZO.O tel. +33 4 72218700 Warszawa - Poland www.faac.fr tel. +48 22 8141422 FAAC FRANCE - AGENCE PARIS www.faac.pl Massy, Paris - France RUSSIA tel. +33 1 69191620 FAAC RUSSIA LLC www.faac.fr...
