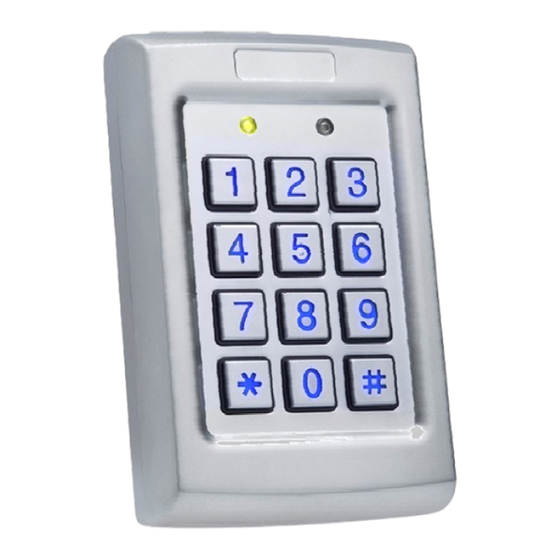

- Page 1 ACQ41E Clavier contrôle d’accès ACQ41E Clavier contrôle d’accès Programmation et utilisation Programmation et utilisation...
- Page 2 Informations non contractuelles, les produits pouvant subir des améliorations et modifications techniques sans préavis. et modifications techniques sans préavis. Copyright FAAC 2009. - Toute reproduction interdite sans autorisation sous quelque forme que ce soit. Toute reproduction interdite sans autorisation sous quelque forme que ce soit.
-
Page 3: Table Des Matières
8.1. Fonctionnement du relais 2 page 18 9. Sécurité codes erronés page 20 10. Programmation du rétro éclairage page 21 (ACQ41E uniquement) (ACQ41E uniquement) 11. Temporisation du relais 1 page 22 12. Enregistrement des codes principaux et secondaires Enregistrement des codes principaux et secondaires page 23 12.1. -
Page 4: Présentation
Présentation Protection IP Température Acceptée -20°C à +63°C Humidité (sans condensation) 0 à 95% Alimentation CC 12 à 24 VDC Alimentation AC 12 à 24 VAC Consommation Maxi sans Chauffage Consommation Maxi sans Chauffage 115 mA Consommation Maxi avec Chauffage Consommation Maxi avec Chauffage 615 mA Relais... -
Page 5: Caracteristiques Physiques
Présentation 1 Porte - 500 utilisateurs 500 utilisateurs Autonome Autonome Électronique Intégrée Électronique Intégrée • CARACTERISTIQUES PHYSIQUES : • CARACTERISTIQUES PHYSIQUES : antivandale - boîtier métal - coloris inox - boîtier ergonomique - touches métal mécaniques - résiste à l’eau et à la poussière - résiste à... - Page 6 Avant l’installation, choisir la position pour le montage du clavier Avant l’installation, choisir la position pour le montage du clavier ACQ41E. Cette position doit être à la hauteur de l’épaule et sur le même côté de la poignée de la porte. Pour fixer doit être à...
-
Page 7: Câblage
Câblage Câblage avec verrouillage à émission Câblage avec verrouillage à émission Câblage avec verrouillage à rupture... -
Page 8: Principe
à ses trois modes de fonctionnement. Existent trois niveaux d’utilisateur: Utilisateur normal Un utilisateur normal possède un code principal et et ne bénéfice d’un accès que lorsque l’unité ACQ41E est en mode normal ou contourné. Utilisateur sécurisé Utilisateur sécurisé... -
Page 9: Modification Des Modes De Fonctionnement
Appuyez sur la touche # pour confirmer le changement changement de mode: le voyant est de couleur rouge. L’entrée auxiliaire du clavier ACQ41E peut aussi être utilisée pour passer du mode normal au mode sécurisé, et inversement. -
Page 10: Signaux Visuels Selon État Du Lecteur
Programmation Signaux Visuels selon État du Lecteur Signaux Visuels selon État du Lecteur Configuration usine Code Maître : 1234 Code Test Relais 1 : 2580 Code Test Relais 1 : 2580 Code Test Relais 2 : 0852 Code de Transfert de Normal / Sécurisé – Sécurisé / Normal : 3838 Sécurisé... -
Page 11: Accéder Au Mode Programmation
Saisissez le code de programmation à quatre chiffres. . Si le code de programmation est valide, le voyant de la porte passe au vert et l’ACQ41E bascule en mode programmation. Le code programmation défini par défaut en usine est 1234. -
Page 12: Modifier Le Code D'ouverture Test Relais1
1. Le voyant du mode passe au rouge. Saisissez le nouveau code à quatre chiffres que vous souhaitez définir définir comme code d’ouverture L’ACQ41E retourne en mode normal: le voyant de la porte porte s’éteint et le voyant du mode passe au vert. REMARQUE REMARQUE le code d’ouverture ne fonctionne pas en mode sécurisé... -
Page 13: Modifier Le Code Auxiliaire Relais
2: le voyant du mode passe au orange. Saisissez le nouveau code à quatre chiffres que vous souhaitez définir définir comme code auxiliaire. L’ACQ41E retourne en mode normal, il s’ensuit l’émission l’émission de 3 bips: le voyant de la porte s’éteint et le voyant du mode passe au vert. -
Page 14: Modifier Le Code De Programmation « Modifier Le Code De Programmation « Code Maitre
3: le voyant du mode passe au vert. Saisissez le nouveau code à quatre chiffres. L’ACQ41E retourne en mode normal, il s’ensuit l’émission l’émission de 3 bips: Le voyant de la porte s’éteint et le voyant du mode passe au vert. -
Page 15: Modifier Le Code Normal / Sécurisé
- Appuyez sur la touche « 4 » pour accéder au menu 4: : le voyant rouge clignote. - Saisissez le nouveau code à quatre chiffres. L’ACQ41E retourne en mode normal, il s’ensuit l’émission l’émission de 3 bips: le voyant de la porte s’éteint et le voyant du mode passe au vert. -
Page 16: Modifier Le Code Normal / Contourné
(différent de 0001) pour la sélection du mode contourné. Pour le désactiver saisissez le code à quatre chiffres 0000. L’ACQ41E retourne en mode normal: il s’ensuit l’émission l’émission de 3 bips: le voyant de la porte s’éteint et le voyant du mode passe au VERT. -
Page 17: Définition Des Sorties/Entrées Auxiliaires Relais
Saisissez le code à quatre chiffres fait comment indiqué dans le schéma (voir tableau ci-dessous). L’ACQ41E retourne en mode normal: le voyant de la porte s’éteint et le voyant du mode passe au vert. retourne en mode normal: le voyant de la porte s’éteint et le voyant du mode passe au vert. -
Page 18: Fonctionnement Du Relais
Programmation 8.1 Fonctionnement du relais 2 8.1.1 Aux Mode 0 (normal + bouton poussoir) 8.1.1 Aux Mode 0 (normal + bouton poussoir) Le mode 0 permet de faire fonctionner les 2 relais relais de façon indépendante ou simultané. Il permet la connexion de deux portes. -
Page 19: Aux Mode 5 (Contrôle De Porte Maintenu Ouverte)
Programmation 8.1.6 Aux Mode 5 (contrôle de porte maintenu ouverte) 8.1.6 Aux Mode 5 (contrôle de porte maintenu ouverte) En mode 5, le contrôleur est capable de piloter un système système d'alarme. Dans ce mode, l'entrée auxiliaire doit être câblée au contact sur la porte. Le relais auxiliaire auxiliaire est câblé... -
Page 20: Sécurité Codes Erronés
- Programmer le temps de verrouillage (entre 00 et 99 99) *10 exemple : 45 = 450 sec. L’ACQ41E retourne en mode normal, il s’ensuit l’émission l’émission de 3 bips: le voyant de la porte s’éteint et le voyant du mode passe au vert. -
Page 21: Programmation Du Rétro Éclairage (Uniquement Sur Version Avec Rétro Éclairage)
-« 3 » : rétro éclairage faible s’allume après l ’activation ’activation d’une touche pendant 10 secondes. L’ACQ41E retourne en mode normal, il s’ensuit l’émission de 3 L’ACQ41E retourne en mode normal, il s’ensuit l’émission de 3 retourne en mode normal, il s’ensuit l’émission de 3 bips: le voyant de la porte s’éteint et le retourne en mode normal, il s’ensuit l’émission de 3 bips: le voyant de la porte s’éteint et le... -
Page 22: Temporisation Du Relais
Programmation 11. Temporisation du relais 1 - Accédez au mode programmation. - Appuyez sur la touche « 6 » pour accéder au menu 6: le voyant vert du mode clignote. 6: le voyant vert du mode clignote. - Saisissez le code à quatre chiffres à l’aide des instructions suivantes: Saisissez le code à... -
Page 23: Enregistrement Des Codes Principaux Et Secondaires
Programmation 12. Enregistrement des codes principaux et secondaires 12. Enregistrement des codes principaux et secondaires Les codes principaux Les codes principaux peuvent uniquement être enregistrés sur un emplacement utilisateur vide, autrement dit sur un emplacement pour lequel il n’existe n’existe pas déjà de code principal. Les codes principaux doivent être uniques, ils ne peuvent peuvent pas être les mêmes. -
Page 24: Enregistrement Des Codes Principaux Et Des Codes Secondaires À L'aide De La Méthode Standard
Programmation 12.1 Enregistrement des codes principaux et des codes secondaires 12.1 Enregistrement des codes principaux et des codes secondaires à l’aide de la méthode standard - Accédez au mode programmation. - Appuyez sur la touche « 7 » pour accéder au menu 7: : le voyant de la porte passe à... - Page 25 Programmation État de veille Entrer en mode programmation (voir §1) Fonction « 7 » Enregistrement d’un nouvel utilisateur Vert Fonction 7 Fonction 7 Entrer le rang Entrer le rang Enregistrement D’enregistrement De 001 à 500 Entrer le code utilisateur Orange Enregistrement Enregistrement «...
-
Page 26: Enregistrement De Codes Secondaires À L'aide De La Méthode De Recherche Par Code
(Si le code principal saisi n’est pas valide, valide, vous entendez un long bip et l’ACQ41E continue d’attendre la saisie d’un code principal valide). Saisissez Saisissez le code confidentiel à 4 chiffres à utiliser comme code secondaire. - Page 27 Programmation État de veille Entrer en mode programmation (voir §1) Fonction « 7 » Vert Enregistrement d’un nouvel utilisateur Fonction 7 Enregistrement Entrer le rang Entrer le rang D’enregistrement Entrer le code primaire Orange utilisateur « XXXX… » Rang inconnu Entrer le code Utilisateur secondaire Enregistrement...
-
Page 28: Suppression Des Codes Principaux Et Secondaires
Saisissez votre code de programmation pour confirmer la suppression: Si le code de programmation est valide, vous entendez trois bips et programmation est valide, vous entendez trois bips et l’ACQ41E repasse en mode normal (Si le code de programmation n’est pas valide, vous entendez un long bip programmation n’est pas valide, vous entendez un long bip l’ACQ41E repasse en mode normal). -
Page 29: Suppression Des Codes Avec La Méthode De Recherche
Saisissez votre code de programmation pour confirmer la suppression: Si le code de programmation est valide, valide, vous entendez trois bips et l’ACQ41E repasse en mode normal (Si le code de programmation n’est pas pas valide, vous entendez un long bip l’ACQ41E repasse en mode normal). -
Page 30: Relais De Verrouillage Et Relais Auxiliaire: Attribution De Code
Programmation 14. Relais de verrouillage et relais auxiliaire: attribution de code 14. Relais de verrouillage et relais auxiliaire: attribution de code Quand un code principal est enregistré pour un utilisateur, utilisateur, celui-ci se voit attribuer le droit d’activer le relais de verrouillage lorsqu’un code valide est saisi sur sur le clavier. - Page 31 Programmation État de veille Entrer en mode programmation (voir §1) Vert Fonction « 9 » Attribution des relais Fonction 9 Attribution des relais Entrer le rang Entrer le rang D’enregistrement De 001 à 500 Vert Orange Entrer le code D’attribution Enregistrement Enregistrement «...
-
Page 32: Méthode De Recherche
Programmation 14.2. Attribution de code par la méthode de recherche 14.2. Attribution de code par la méthode de recherche - Accédez au mode programmation. - Appuyez sur la touche « 9 » pour accéder au menu 9: le voyant du mode passe au rouge. - Saisissez le code d’emplacement utilisateur à... -
Page 33: Activation Ou Désactivation Du Radiateur Intégré
Lorsque le radiateur est en service, la température température de fonctionnement la plus basse autorisée pour l’ACQ41E est de l’ordre de - 20°C. Lorsque le radiateur radiateur n’est pas en service, la température de fonctionnement la plus basse autorisée pour l’ACQ41E E est de 0°C. - Page 34 Programmation 16. Configuration de la longueur du code. 16. Configuration de la longueur du code. Avertissement: Soyez très prudent prudent lorsque vous utilisez cette commande! Son exécution efface efface la totalité de la mémoire (codes spéciaux et codes utilisateur inclus) inclus) et rétablit les paramètres définis par défaut en usine.
-
Page 35: Valeurs Par Défaut
Programmation 17. Valeurs et codes par défaut 4 chiffres 4 chiffres 5 chiffres 6 chiffres 4-8 chiffres Code test relais 1 2580 2580 25802 258025 25802580 Code test relais 2 0852 0852 08520 085208 08520852 Code maitre 1234 1234 12341 123412 12341234 Code normal / sécurité... -
Page 36: Rétablissement Des Paramètres Usine Par Défaut
émis émis et le clavier repasse en mode normal. Si le code de programmation n’est pas valide, vous entendez un long long bip et l’ACQ41E repasse en mode normal sans supprimer le moindre contenu de la mémoire du clavier clavier. -
Page 37: Annexe
Annexe Registre d’adresses : Rang Code Rang Rang Code 28 28...
